UTS6JC128S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau M12圆形连接器插座, UTS系列, 8芯, 电缆安装, 压接, IP68,IP69K
供应商型号: TU-UTS6JC128S
供应商: 海外现货
标准整包数: 1

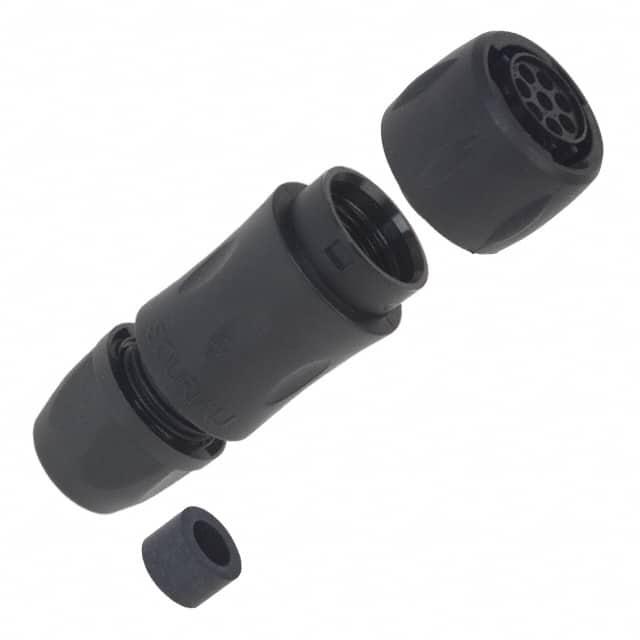

SOURIAU-SUNBANK 圆形连接器 UTS6JC128S

UTS6JC128S概述


    产品简介


    UTS Hi Seal是一款专为恶劣环境下应用设计的插拔式连接器,采用耐用的塑料外壳。此系列产品配备PC尾部接触件,适用于波峰焊接工艺。其独特的防松脱夹持系统确保了机械连接的安全稳定,而支柱(standoffs)则保证了连接器与电路板之间的一致高度,便于清洁过程。UTS Hi Seal特别适用于湿气、腐蚀和空间受限环境中的应用,如潮湿地区、腐蚀性环境或紧固空间。

    技术参数


    机械特性
    - 外壳与后壳:热塑性塑料 UL94-V0 级别
    - 插入件:弹性体
    - 接触件:铜合金 - 镀金
    - 插拔寿命:可达250次
    - 振动测试:符合CEI 60512-4标准,频率范围10到2000 Hz
    - 温度冲击:MIL-STD1344方法1003,30分钟内从-40°C到105°C
    电气特性
    - 接触电流:最大值,13A(直径16mm);最大值,7.5A(直径20mm)
    - 绝缘电阻:在25°C下,500Vdc条件下,≥5000 MΩ
    - 耐电压:1500 Veff(直径20mm);2300 Veff(直径16mm),根据MIL-DTL-26482
    - 工作电压:600 V(直径20mm);1000 V(直径16mm)
    环境特性
    - 工作温度范围:-40°C 至 +105°C
    - 盐雾耐受:500小时
    - 密封性(连接/未连接):IP68/IP69K等级
    - 防紫外线:5年自然暴露无机械损伤或明显颜色变化
    - RoHS合规及符合中国SJ/T1166-2006标准

    产品特点和优势


    UTS Hi Seal连接器系列以其出色的防腐蚀能力(通过500小时盐雾测试)、防水密封和紫外线稳定性著称。它能够在极端环境中保持良好的工作状态,同时提供可靠的电气连接。此外,预组装的PC尾部接触件简化了安装过程,提升了系统的整体可靠性。

    应用案例和使用建议


    - 机器人系统:用于实现机器人的精确运动控制,需要高可靠性和密封性能。
    - 道路交通管理系统:需要在恶劣天气下提供稳定的数据传输,UTS Hi Seal可提供必要的防水和抗腐蚀保护。
    - 户外气象站:长期户外使用,需要防止湿度和腐蚀带来的损害,UTS Hi Seal具备优秀的密封和防护性能。
    - 泄漏检测系统:能够承受极端条件下的反复使用,确保长期运行的稳定性。

    兼容性和支持


    UTS Hi Seal连接器具备广泛的型号选择,以适应不同的应用需求。提供多种壳体尺寸、接触配置和防紫外线盖帽配件,可以灵活搭配使用。制造商还提供了详尽的技术支持和维护服务,确保客户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题:如何判断连接器是否已正确安装?
    - 解决方法:检查连接器的密封性能,例如使用水压测试,确保无泄漏现象发生。

    2. 问题:在潮湿环境下使用时,连接器的防腐蚀能力是否会下降?
    - 解决方法:确认安装位置和环境符合规范要求,并定期进行检查和维护,确保其长期稳定工作。
    3. 问题:如何确保接触点的导电性能持久不变?
    - 解决方法:采用镀金接触件以增强抗氧化能力,确保长期可靠的电气连接。

    总结和推荐


    UTS Hi Seal连接器凭借其优异的防腐蚀能力、防水密封性和紫外线耐久性,在各种恶劣环境中表现出色。适用于机器人、户外气象站和道路交通管理系统等多个领域的关键应用。对于需要在恶劣环境中保持长期可靠性的场合,我们强烈推荐使用UTS Hi Seal连接器。

UTS6JC128S参数

参数
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 8pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
长*宽*高 66.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

UTS6JC128S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC128S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC128S UTS6JC128S数据手册

UTS6JC128S封装设计

查看详情并下载
Symbol
Footprint
3D Model
