JMXHH1G07FSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, JMX系列, 7芯, 正面安装, 焊接, IP68
供应商型号: 1756008
供应商: 海外现货
标准整包数: 1

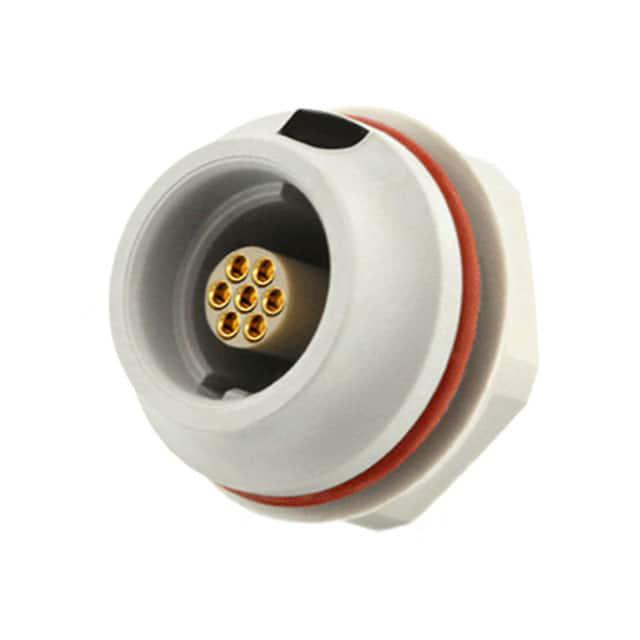

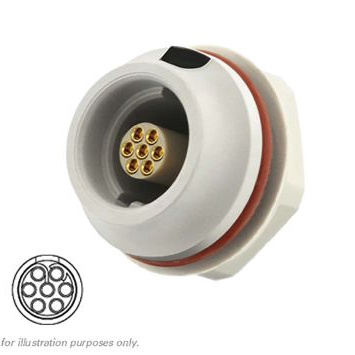

SOURIAU-SUNBANK 圆形连接器 JMXHH1G07FSUDSU

JMXHH1G07FSUDSU概述

    JMX Series Front Mount Receptacle: 技术手册概览
    本手册介绍了Souriau公司的JMX系列前装式插座连接器,适用于多种工业和商业应用。以下是对该产品的详细介绍及其关键特性的概述。

    1. 产品简介


    产品类型:
    JMX系列前装式插座连接器主要用于各种工业应用,例如电信设备、医疗仪器和汽车行业。它们具备出色的机械强度和电气性能,能够承受恶劣的工作环境。
    主要功能:
    - 高可靠性:通过高达2000次插拔循环测试。
    - 环境防护:达到IP68防护等级,在连接状态下可防尘防水。
    - 电气特性:提供高绝缘电阻,工作电压可达数千伏。
    - 接触布局:根据不同的型号提供不同数量的接触点,适用于多种电气连接需求。
    应用领域:
    - 工业自动化
    - 医疗器械
    - 汽车电子
    - 通信设备

    2. 技术参数


    - 接触点数量:
    - 2, 3, 4, 5, 6, 7, 8
    - 最大电流容量:
    - 6A - 15A(根据具体接触点数量而定)
    - 接触电阻:
    - 3 - 5 mΩ(根据具体接触点数量而定)
    - 额定工作电压:
    - 见绝缘体图纸
    - 绝缘电阻:
    - >500MΩ(ANSI-EIA-364-D方法21)
    - 耐温范围:
    - -20°C至100°C(-4°F至212°F)
    - 机械强度:
    - 能承受750毫米的冲击高度(IEC 60512测试7b)

    3. 产品特点和优势


    - 多样化接触布局: 不同型号提供从2到8个接触点,满足各种应用场景。
    - 高强度材料: 主壳体采用PEI-ULTEM材料,具有良好的耐热性和机械强度。
    - 环境防护: 达到IP68防护等级,适用于各种严苛的环境条件。
    - RoHS和REACH合规: 符合环保标准,确保无害化生产和使用。

    4. 应用案例和使用建议


    应用案例:
    - 用于电信基站设备中的电源连接,保证信号传输的稳定性和可靠性。
    - 在汽车制造过程中作为车载系统的连接部件,确保汽车电气系统正常运行。
    使用建议:
    - 在安装过程中确保面板厚度不超过8mm。
    - 使用标准套筒和背帽固定,最大紧固扭矩为2.5 N·m。
    - 对于高湿度或高温环境,建议选择额外密封材料进行防护。

    5. 兼容性和支持


    - 兼容性: 该连接器适用于多种线缆规格,包括从18 AWG到22 AWG。
    - 支持: Souriau公司提供详尽的技术文档和售后服务,确保用户在使用过程中得到充分的支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 使用标准工具紧固,扭矩不超过2.5 N·m。 |
    | 绝缘失效 | 检查绝缘材料是否有损坏,如有必要,更换新的连接器。 |
    | 插入困难 | 确保接触点清洁无污渍,正确对齐接触孔。 |

    7. 总结和推荐


    总结:
    JMX系列前装式插座连接器凭借其高可靠性和优异的环境适应能力,在多个工业领域得到了广泛应用。其多样化的接触布局和高强度材料使得其成为连接解决方案的理想选择。
    推荐:
    对于需要高可靠性和良好环境防护的场合,JMX系列前装式插座连接器是一个值得推荐的选择。无论是工业自动化还是医疗设备领域,它都能提供稳定的电气连接。

JMXHH1G07FSUDSU参数

参数
针脚数 7pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 浅灰色
端接 焊盘
额定电流 5A
外壳材料 Polyetherimide (PEI)
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXHH1G07FSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXHH1G07FSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXHH1G07FSUDSU JMXHH1G07FSUDSU数据手册

JMXHH1G07FSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
