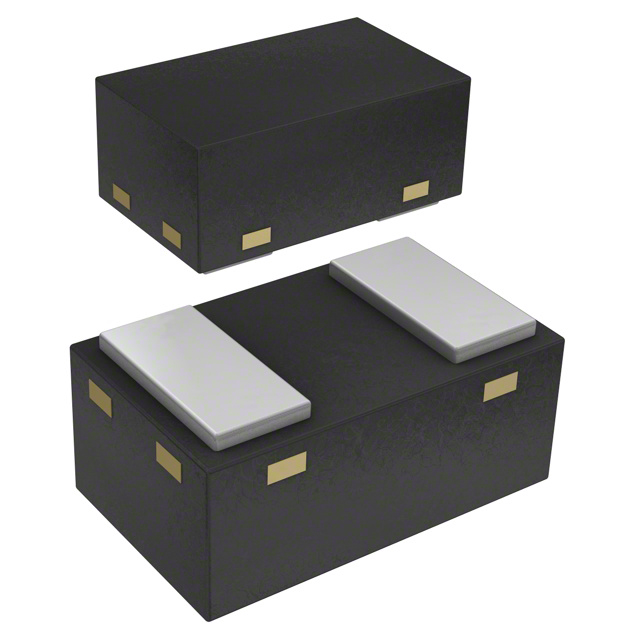

SMP1330-040LF

产品分类: PIN二极管
厂牌: SKYWORKS SOLUTIONS
产品描述: 50V 1.5Ω 1.5Ω@10mA 150mA 0.000001uF 独立式 0402 支架安装,贴片安装 1mm(长度)*600μm(宽度)
供应商型号: 14M-SMP1330-040LF
供应商: 云汉优选
标准整包数: 1
SKYWORKS SOLUTIONS PIN二极管 SMP1330-040LF

SMP1330-040LF概述

    SMP1330 系列限流二极管技术手册

    1. 产品简介


    SMP1330 系列是由 Skyworks Solutions, Inc. 生产的限流二极管。它们主要用于无线通信系统和其他射频(RF)系统中的接收保护,支持频率范围高达4GHz及更高。这类二极管具有低失真设计、限流性能好、插入损耗低等特点,并采用低成本塑料封装,适合多种应用。

    2. 技术参数


    以下是 SMP1330 系列的一些关键技术和性能参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向电压 | VR | - | - | 20 | V |
    | 前向电流 | IF | - | - | 100 | mA |
    | 连续入射功率(25°C时) | CW | - | - | 1 | W |
    | 峰值入射功率(1%占空比,1μs脉冲) | PPK | - | - | 100 | W |
    | 功耗(25°C时) | PD | - | - | 250 | mW |
    | 存储温度 | TSTG | -65 | - | +150 | °C |
    | 工作温度 | TA | -65 | - | +150 | °C |
    典型1GHz限流性能:
    | 参数 | SMP1330-005 | 条件 |
    |
    | 插入损耗 | 0.3 | 输入功率 = -20 dBm |
    | IP3 | +30 | 输入功率 = < 0 dBm |
    | 1 dB压缩点 | +10 | dBm |
    | +20 dBm时衰减 | 8.8 | dB |
    | +30 dBm时衰减 | 14 | dB |

    3. 产品特点和优势


    SMP1330 系列二极管的特点如下:
    - 低失真设计:在高频环境下保持信号完整性。
    - 限流性能至4GHz及以上:适用于高频应用。
    - 低插入损耗:减少信号损失。
    - 低成本塑料封装:降低成本同时保证可靠性能。
    - 高可靠性:符合JEDEC标准,耐热等级为MSL1。

    4. 应用案例和使用建议


    SMP1330 系列二极管广泛应用于以下领域:
    - WLAN、WiMAX
    - 蜂窝基础设施
    - RFID阅读器
    - 测试仪器
    使用建议:
    - WLAN和WiMAX:选择SMP1330系列以确保高带宽下的低失真和高可靠性。
    - 蜂窝基础设施:在高功率环境下使用时注意散热。
    - 测试仪器:在需要高精度测量的应用中使用,以保证信号质量。

    5. 兼容性和支持


    SMP1330 系列二极管与各种无线通信系统兼容。此外,Skyworks 提供详细的应用指南和技术支持,确保用户在使用过程中获得最佳效果。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 反向电压过高:请检查电路设计,确保不会超过20V。
    - 功耗过大:通过优化电路设计降低功耗。
    - 温度异常:确保良好的散热措施,避免高温导致损坏。

    7. 总结和推荐


    综上所述,SMP1330 系列限流二极管在低失真、限流性能、插入损耗等方面表现出色。适用于多种无线通信和RF系统。强烈推荐在高频应用中使用,特别是在需要高性能和高可靠性的环境中。同时,用户需要注意适当的电路设计和散热管理以保证最佳性能。

SMP1330-040LF参数

参数
Ir - 反向电流 -
Vr-反向电压 50V
二极管电容 0.000001uF
最大串联电阻(中频最大时) 1.5Ω@10mA
最大串联电阻(中频最小时) 1.5Ω
配置 独立式
If - 正向电流 150mA
长*宽*高 1mm(长度)*600μm(宽度)
通用封装 0402
安装方式 支架安装,贴片安装
零件状态 在售
包装方式 卷带包装

SMP1330-040LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SMP1330-040LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS PIN二极管 SKYWORKS SOLUTIONS SMP1330-040LF SMP1330-040LF数据手册

SMP1330-040LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
