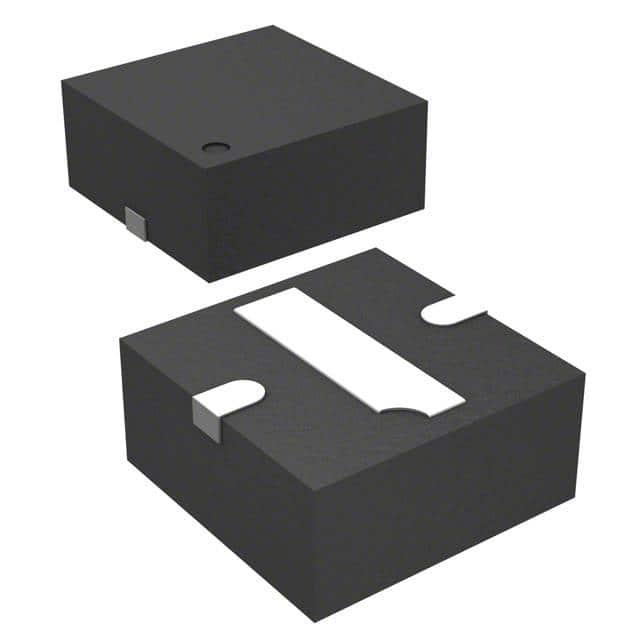

SMP1331-085LF

产品分类: PIN二极管
厂牌: SKYWORKS SOLUTIONS
产品描述: 200V 14.5Ω@1mA 200mA 0.00000035uF QFN 贴片安装
供应商型号: 863-1757-2-ND
供应商: Digi-Key
标准整包数: 3000
SKYWORKS SOLUTIONS PIN二极管 SMP1331-085LF

SMP1331-085LF概述

    SMP1331-085LF:50 W 表面贴装并联连接PIN二极管

    产品简介


    SMP1331-085LF 是一款适用于高功率、高频信号开关和衰减器应用的低电容硅PIN二极管。它设计用于10 MHz到6 GHz范围内的射频系统,具有出色的低损耗和低失真性能。作为一款表面贴装元件,它特别适合需要紧凑设计的应用场合,例如通信、雷达和测试设备。

    技术参数


    以下是SMP1331-085LF的主要技术参数:
    - 工作电压:最大反向电压200V,最大正向电流200mA(在25°C时),连续波功率耗散(85°C):2.5W。
    - 脉冲功率:峰值脉冲功率(85°C,10%占空比):25W。
    - 存储温度:-65°C到+200°C。
    - 操作温度:-40°C到+150°C。
    - 寄生参数:正向电阻(100mA时):0.5Ω;寄生电感:低。
    - 热阻:结至外壳热阻:28°C/W;单脉冲热阻:2.8°C/W(1μs脉宽,10%占空比)。
    - 其他参数:反向电流(200V):10μA;电容(1MHz,-30V):0.35pF;正向电压(10mA):0.8V。

    产品特点和优势


    - 低热阻:28°C/W的热阻使得该二极管能够处理高达50W的连续波(85°C)。
    - 低电容:0.35pF的电容降低了高频应用中的寄生效应。
    - 高可靠性:采用铜散热垫的设计,显著降低热阻,提高整体可靠性。
    - 环保:符合所有适用法规,无卤素,适合绿色生产。

    应用案例和使用建议


    - 典型应用:适用于反射开关和分流二极管衰减器电路。该器件非常适合高功率开关,尤其是在要求低插入损耗和高隔离度的环境中。
    - 使用建议:在设计时需要考虑PCB布局以减少寄生电感,通过合理安排散热通孔可以提高热管理效率。使用SMP1331-085LF时,确保适当的驱动电压和偏置条件以达到最佳性能。

    兼容性和支持


    - 兼容性:该产品设计为QFN封装,具有良好的兼容性,易于集成到现有的PCB设计中。
    - 支持:Skyworks提供详尽的应用指南和技术支持文档,包括焊接指导和热管理建议。此外,该器件支持铅或无铅焊接工艺。

    常见问题与解决方案


    - 问题:如何确保长期可靠性?
    - 解决方案:遵循静电放电预防措施,避免过长时间暴露于绝对最大额定值条件下。按照厂商推荐的焊接和组装流程进行操作。
    - 问题:如何改善热管理?
    - 解决方案:在PCB设计中增加多个散热通孔以提高热导率,尽量缩短引脚长度以减少寄生电感。

    总结和推荐


    综上所述,SMP1331-085LF是一款高性能、可靠的表面贴装PIN二极管,特别适用于高功率和高频应用。其低电容和低热阻的特点使其成为反射开关和衰减器的理想选择。考虑到其优异的技术参数和多种应用领域的兼容性,强烈推荐在类似需求的设计中使用此器件。

SMP1331-085LF参数

参数
二极管电容 0.00000035uF
最大串联电阻(中频最大时) 14.5Ω@1mA
最大串联电阻(中频最小时) -
配置 -
If - 正向电流 200mA
Ir - 反向电流 -
Vr-反向电压 200V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SMP1331-085LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SMP1331-085LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS PIN二极管 SKYWORKS SOLUTIONS SMP1331-085LF SMP1331-085LF数据手册

SMP1331-085LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
