首页  >  产品百科  >  SKY85302-11

SKY85302-11

产品分类: RF前端
厂牌: SKYWORKS SOLUTIONS
产品描述: Bluetooth,WLAN QFN 贴片安装
供应商型号: CY-SKY85302-11
供应商: Avnet
标准整包数: 1
SKYWORKS SOLUTIONS RF前端 SKY85302-11

SKY85302-11概述


    产品简介


    产品名称: SKY85302-11 WLAN/Bluetooth® 前端模块
    制造商: Skyworks Solutions, Inc.
    主要功能: 该产品是一款集成了功率放大器(PA)、谐波滤波器、低噪声放大器(LNA)及三极开关的2.4 GHz无线局域网(WLAN)和蓝牙前端模块。适用于WiFi智能手机、平板电脑、移动便携设备及嵌入式系统。

    技术参数


    - 工作频率: 2.4 GHz
    - 调制方式: 256 QAM
    - 发射增益: 26 dB
    - 接收增益: 14 dB
    - 输出功率:
    - +18 dBm @ 1.8% EVM, MCS8
    - +19 dBm @ 3% EVM, 54 Mbps
    - +23 dBm, 符合802.11b掩码标准
    - 电源电压: 3.6 V(标称值)

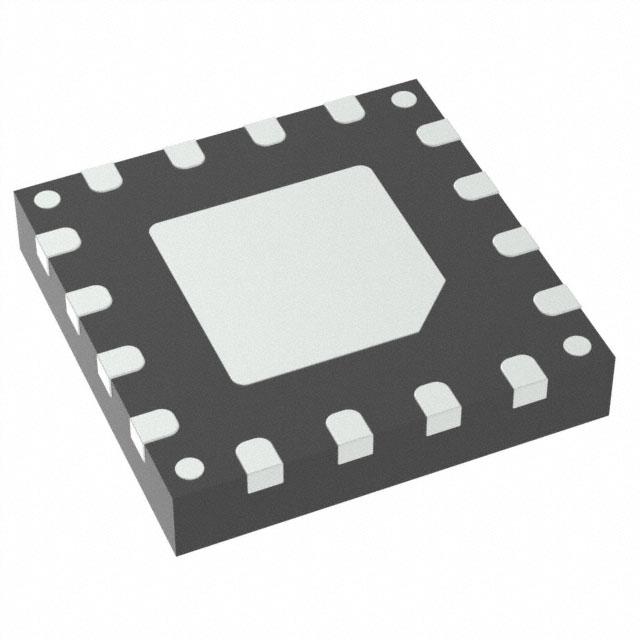

    - 封装: 16针QFN(2.5 x 2.5 mm),符合MSL1标准,耐温高达260°C(符合J-STD-020)

    产品特点和优势


    1. 高集成度: 集成PA、LNA、三极开关等功能,减少外部元件数量,简化设计。
    2. 高性能: 优秀的发射和接收增益,保证信号质量和覆盖范围。
    3. 小尺寸: 超紧凑封装(2.5 x 2.5 mm),适合空间受限的应用场景。
    4. 可靠性高: 符合行业标准,具备高耐热性能。

    应用案例和使用建议


    - 应用场景: 主要应用于具有WiFi功能的智能手机、平板电脑以及嵌入式系统。
    - 使用建议: 在实际应用中,用户需要确保供电电压稳定在3.6V左右,以避免功率波动导致的信号不稳定。同时,在设计电路时,需考虑谐波滤波器对相邻频道的影响,合理规划天线布局,提高整体性能。

    兼容性和支持


    - 兼容性: 该模块可直接连接至电池,支持多种嵌入式系统的集成,具有较好的通用性。
    - 支持和服务: Skyworks提供详细的评估板和技术文档支持,帮助用户快速理解和使用该模块。对于常见问题,用户可以参考文档中的解决方案部分,或者联系Skyworks官方获取进一步的技术支持。

    常见问题与解决方案


    1. 问题: 功率输出不稳定
    - 解决方案: 检查供电电压是否稳定,确认所有连接无误。必要时使用外部稳压器。

    2. 问题: 接收灵敏度低
    - 解决方案: 检查天线和PCB布局是否有电磁干扰。适当调整天线位置或增加屏蔽层可以提高接收效果。

    3. 问题: 设备过热
    - 解决方案: 确认散热措施到位,必要时可增加散热片或风扇辅助散热。

    总结和推荐


    综合评价: SKY85302-11 是一款高度集成且性能卓越的前端模块,尤其适用于需要高可靠性和高传输质量的应用场景。其紧凑的设计、强大的功能和良好的兼容性使其在市场上具有显著的竞争优势。
    推荐意见: 强烈推荐在需要高效能、高可靠性的无线通信模块的应用中采用SKY85302-11,如WiFi智能手机和平板电脑等移动设备,能够有效提升用户体验和产品竞争力。

SKY85302-11参数

参数
最小工作供电电压 -
射频类型 Bluetooth,WLAN
最大数据速率 -
最大供电电流 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SKY85302-11厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SKY85302-11数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS RF前端 SKYWORKS SOLUTIONS SKY85302-11 SKY85302-11数据手册

SKY85302-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8894 ¥ 7.6533
300+ $ 0.8812 ¥ 7.5843
500+ $ 0.8731 ¥ 7.5154
1000+ $ 0.8486 ¥ 7.1706
5000+ $ 0.8486 ¥ 7.1706
库存: 5732
起订量: 131 增量: 1
交货地:
最小起订量为:100
合计: ¥ 765.33
