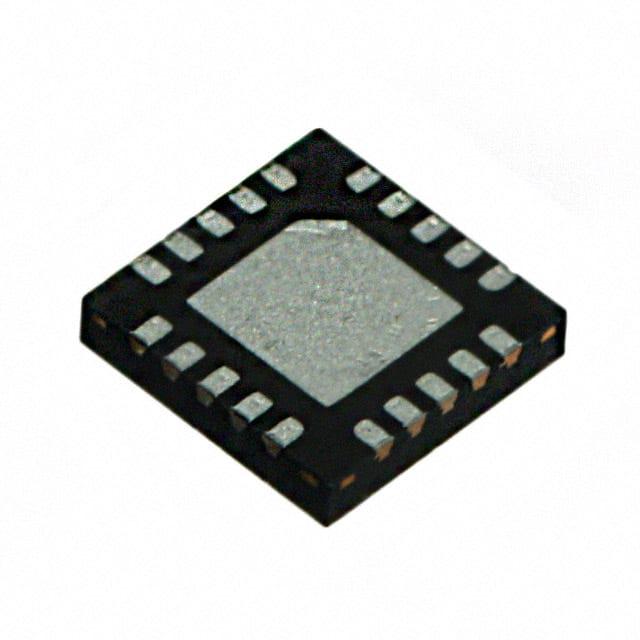

RFX2411N

产品分类: RF前端
厂牌: SKYWORKS SOLUTIONS
产品描述: Bluetooth,Zigbee® QFN-20 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 863-1831-1-ND
供应商: Digi-Key
标准整包数: 1
SKYWORKS SOLUTIONS RF前端 RFX2411N

RFX2411N概述

    RFX2411N: 2.4 GHz TX/RX Booster with Diversity Switch for IoT, Bluetooth® Applications, and Zigbee Technology Applications

    产品简介


    RFX2411N 是一款由Skyworks Solutions, Inc.生产的集成式单芯片无线前端集成电路(RFeIC®)。它专为物联网(IoT)、蓝牙®信号应用(包括低功耗应用)和Zigbee技术应用而设计。这款产品具备出色的射频传输和接收功能,支持各种ISM频段的应用,如智能家居自动化、工业自动化、智能能源及远程控制。

    技术参数


    - 工作频率范围:2.4-2.5 GHz
    - 发射饱和输出功率:+21 dBm
    - 小信号增益:25 dB
    - 噪声系数:2.5 dB
    - 输入P1dB:-8 dBm
    - 插入损耗:5 dB
    - 最大直流电源电流:350 mA(发射模式)
    - 工作温度范围:-40°C 到 +125°C
    - 封装尺寸:20引脚QFN (3.0 x 3.0 x 0.55 mm),带暴露接地垫

    产品特点和优势


    RFX2411N的主要特点是其高集成度和高性能,能够显著提升无线通信系统的可靠性和效率。具体来说,其特点包括:
    - 单一芯片、单一裸片CMOS集成电路
    - 集成发射/接收开关电路
    - 抗静电保护电路
    - 内置功率检测器,用于TX功率监控和控制
    - 非常低的直流功耗
    此外,该产品的小巧尺寸(20引脚QFN)和紧凑的设计使其非常适合空间受限的应用场合。

    应用案例和使用建议


    RFX2411N广泛应用于智能家居、工业自动化和智能能源系统。例如,在家庭自动化系统中,它可以增强Zigbee和蓝牙®信号覆盖范围,提高设备之间的连接可靠性。为了更好地利用其功能,以下是一些建议:
    - 在设计天线布局时,应考虑多样性天线的优势,以提高信号稳定性和覆盖范围。
    - 确保电源电压稳定,避免在额定电压范围内波动过大,以保证最佳性能。
    - 考虑散热设计,尤其是在高温环境下使用时,确保散热良好,以维持长期稳定性。

    兼容性和支持


    RFX2411N可以与低电压CMOS控制逻辑无缝对接,所需外部组件最少,从而简化设计过程。Skyworks提供全面的技术支持,包括应用说明文档和客户服务中心。此外,该产品支持多种无线通信标准,如Bluetooth®、802.15.4、Zigbee技术和ANT。

    常见问题与解决方案


    1. Q:如何确保RFX2411N的工作温度在允许范围内?
    - A:设计时需考虑散热措施,尤其是高温环境下。具体措施可参考应用说明文档,确保温度不超过125°C。
    2. Q:如果系统需要更长的发射时间,应如何调整?
    - A:可以通过增加电源供应电压或优化内部电路设计来延长发射时间,但要注意不要超过绝对最大额定值。
    3. Q:如何解决输入阻抗匹配问题?
    - A:可以通过使用合适的匹配网络来改善输入端的阻抗匹配情况,以提高信号质量和传输效率。

    总结和推荐


    总体来看,RFX2411N是一款高性能的射频前端集成电路,适用于广泛的物联网和无线通信应用。其卓越的性能、高灵敏度、低噪声和小尺寸使其成为市场上极具竞争力的产品。我们强烈推荐使用RFX2411N来提升无线通信系统的可靠性和效率。在实际应用中,需要注意合理的设计和散热管理,以充分利用其优势。

RFX2411N参数

参数
最大数据速率 -
最大供电电流 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
射频类型 Bluetooth,Zigbee®
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN-20
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RFX2411N厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

RFX2411N数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS RF前端 SKYWORKS SOLUTIONS RFX2411N RFX2411N数据手册

RFX2411N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6445 ¥ 13.896
10+ $ 1.2771 ¥ 10.6879
100+ $ 1.1058 ¥ 9.2544
250+ $ 1.0462 ¥ 8.755
500+ $ 1.004 ¥ 8.4018
1000+ $ 0.9642 ¥ 8.0688
库存: 146
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.89
