AD9864BCPZ

产品分类: RF前端
厂牌: ANALOG DEVICES
产品描述: 3.6V,5.5V Cellular,EDGE,GSM,TETRA,UHF 1.8V,2.7V 10MHz 300MHz LFCSP-48 贴片安装 7mm*7mm*850μm
供应商型号: AD9864BCPZ
供应商: 国内现货
标准整包数: 100

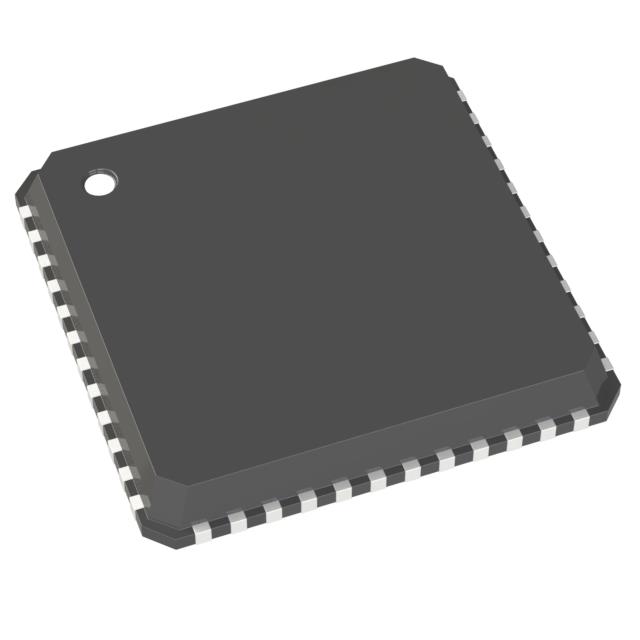

ANALOG DEVICES RF前端 AD9864BCPZ

AD9864BCPZ概述


    产品简介


    AD9864 IF数字化子系统是一款通用的中间频率(IF)子系统,旨在对低电平输入信号进行数字化处理。该芯片能够处理从10 MHz到300 MHz的输入频率,其输出信号带宽范围为6.8 kHz至270 kHz。AD9864的主要功能包括低噪声放大、混频、带通Σ-Δ模数转换和可编程抽取滤波。它广泛应用于多模式窄带无线电产品、模拟/数字UHF/VHF固定频率多址接收器(FDMA)、通信系统(如TETRA、APCO25、GSM/EDGE)以及便携式和移动无线电产品中。

    技术参数


    - 输入频率:10 MHz至300 MHz
    - 输出信号带宽:6.8 kHz至270 kHz
    - 单边带噪声系数(SSB NF):7.5 dB
    - 输入第三阶截获点(IIP3):−7.0 dBm
    - 自动增益控制(AGC):0至−34 dBm范围内自由范围,12 dB连续AGC范围
    - 前端衰减器:16 dB
    - 基带I/Q输出:16位或24位串行数字输出
    - 局部振荡器(LO)和采样时钟合成器
    - 电源电压:2.7 V至3.6 V
    - 总功耗:56 mW
    - 封装形式:48引脚LFCSP

    产品特点和优势


    AD9864的优势在于其高动态范围和集成度。它能够在复杂的射频环境中处理高达95 dB的阻塞信号,这大大降低了对后续滤波的需求。此外,其集成的LO和时钟合成器减少了外部组件的数量,从而简化了设计。12 dB的连续AGC范围和可编程的衰减器使该器件非常适合需要精细增益控制的应用。其2.7 V至3.6 V的低电源电压要求也使其适用于便携式设备。

    应用案例和使用建议


    AD9864在多种应用中表现出色,特别是在多模式窄带无线电产品中。例如,在UHF/VHF FDMA接收器中,该芯片可以通过其可编程的抽取滤波器来适应不同频道带宽的需求。对于GSM/EDGE通信系统,其高性能的AGC和低噪声放大能力确保了稳定的数据传输。
    使用建议:
    - 在高信噪比环境下使用,充分利用其高动态范围和低噪声特性。
    - 结合外部LC网络以实现更佳的匹配效果。
    - 确保所有电源和接地线的正确连接,以减少电磁干扰。

    兼容性和支持


    AD9864支持标准的SPI和SSI接口,方便与各种微控制器和DSP芯片进行通信。厂商提供详细的技术文档和支持服务,包括SPI初始化示例和布局指南。用户还可以通过ADI公司网站获取最新的软件工具和技术支持。

    常见问题与解决方案


    问题1:如何设置AD9864的增益?
    - 解决方法:通过SPI端口配置AGC寄存器,设置所需的增益步长和攻击/衰减时间。
    问题2:如何降低功耗?
    - 解决方法:利用内部的功率下降模式,通过SPI端口设置来控制芯片的电源状态。

    总结和推荐


    总体而言,AD9864 IF数字化子系统在性能和易用性方面表现出色。其高动态范围、宽频率范围和低功耗特性使其成为多模式无线电和通信系统的理想选择。如果您正在寻找一款能够应对复杂RF环境并具有高度灵活性的IF子系统,AD9864将是一个非常值得考虑的产品。

AD9864BCPZ参数

参数
最小工作频率 10MHz
最大工作供电电压 3.6V,5.5V
最小工作供电电压 1.8V,2.7V
射频类型 Cellular,EDGE,GSM,TETRA,UHF
最大数据速率 -
最大供电电流 -
最大工作频率 300MHz
长*宽*高 7mm*7mm*850μm
通用封装 LFCSP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

AD9864BCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9864BCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF前端 ANALOG DEVICES AD9864BCPZ AD9864BCPZ数据手册

AD9864BCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 170.9484
200+ ¥ 145.3061
300+ ¥ 128.2113
500+ ¥ 111.1165
库存: 500
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 17094.84
直接购买
加入购物车
