AT2401C

产品分类: RF前端
产品描述: 2.4GHz,2.52GHz 2.52GHz DFN-16,QFN-16
供应商型号: 14M-AT2401C QFN16
供应商: 云汉优选
标准整包数: 1
ICOFCHINA/杭州中科微 RF前端 AT2401C

AT2401C概述

    AT2401C 产品技术手册解读

    产品简介


    AT2401C 是一款由杭州中科微电子有限公司研发的射频前端单芯片。该芯片主要用于2.4GHz频段的无线通信系统,如Zigbee、智能家居和工业自动化等。AT2401C采用了CMOS工艺,集成了多种射频组件,具有高灵敏度和效率、低噪声等特点,适用于多种工业和消费级应用。

    技术参数


    以下是AT2401C的主要技术参数:
    - 工作频率范围:2.4-2.525 GHz
    - 电源电压:2.0V 至 3.6V
    - 控制电压:高电平(1.2V);低电平(<0.3V)
    - 工作温度范围:-40°C 至 85°C
    - 饱和输出功率:+22 dBm
    - 增益:发射链路25 dB,接收链路12 dB
    - 噪声系数:2.5 dB
    - 工作电流:发射链路电流(静态)17 mA,接收链路电流(静态)8 mA
    - 待机电流:<1 µA
    - 发射/接收开关时间:800 ns

    产品特点和优势


    AT2401C的主要特点是其高度集成化,只需要少量的外部器件即可完成设计。它具备以下几点优势:
    - 高效率:满足OQPSK调制标准,发射功率高达+22 dBm。
    - 低噪声:接收通道的噪声系数仅为2.5 dB,保证了优秀的接收性能。
    - 低成本:由于集成度高,外围器件少,降低了总体成本。

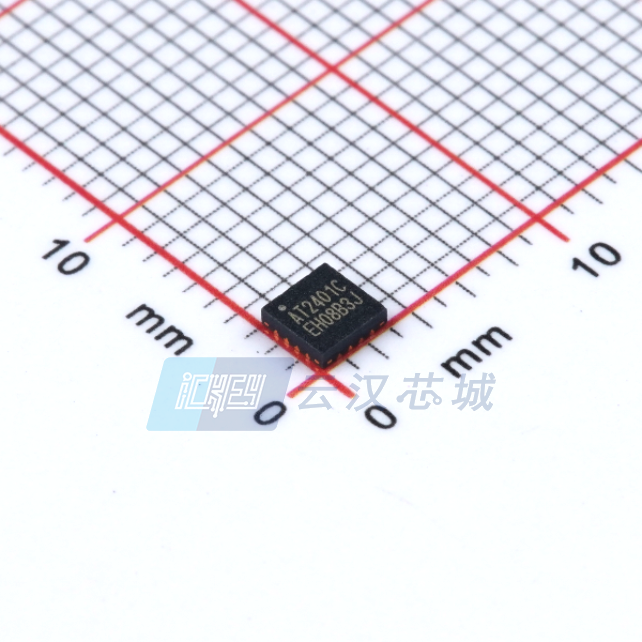

    - 小尺寸:采用QFN 330.55 mm的小封装,便于集成设计。

    应用案例和使用建议


    AT2401C主要应用于以下几个领域:
    - 智能家居和工业自动化
    - Zigbee及相关应用
    - 无线音频系统
    使用建议:
    - 在设计电路时,确保天线和功率放大器的匹配阻抗为50 Ohm,以提高传输效率。
    - 控制电压必须在规定范围内,以防止损坏芯片。
    - 为了节省能源,可以在不传输数据时将芯片置于休眠状态。

    兼容性和支持


    AT2401C具有良好的兼容性,可以轻松集成到现有的2.4GHz无线系统中。厂商提供了详尽的技术支持文档和咨询服务,帮助客户快速解决使用过程中遇到的问题。

    常见问题与解决方案


    问题1:芯片工作电流偏高
    解决方案:检查天线和匹配电路的连接是否正确,确保阻抗匹配。
    问题2:信号传输距离短
    解决方案:增加外部天线的增益,优化发射功率和天线的方向性。

    总结和推荐


    总体来说,AT2401C凭借其高效、低噪、低成本的特点,在智能家居、工业自动化等领域有着广泛的应用前景。特别是其高集成度和便捷的设计方式,使其成为许多开发者的首选。如果你正在寻找一款适合这些应用场景的射频前端芯片,强烈推荐考虑AT2401C。

AT2401C参数

参数
最大工作供电电压 -
最小工作供电电压 -
射频类型 -
最大数据速率 -
最大供电电流 -
最大工作频率 2.52GHz
最小工作频率 2.4GHz,2.52GHz
通用封装 DFN-16,QFN-16

AT2401C厂商介绍

Icofchina公司是一家专注于工业自动化和控制技术的高科技企业,其主营产品涵盖了传感器、控制器、执行器等多个领域。产品分类主要包括:

1. 传感器:如温度、压力、流量、液位等传感器,广泛应用于工业过程控制、环境监测等。
2. 控制器:包括PLC、DCS等,用于实现工业自动化控制。
3. 执行器:如电动、气动阀门等,用于调节工业过程参数。

Icofchina的产品广泛应用于石油化工、电力、冶金、食品饮料等多个行业,为客户提供定制化的解决方案。

Icofchina的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 服务完善:提供全方位的技术支持和售后服务,满足客户需求。
4. 定制化解决方案:根据客户具体需求,提供个性化的产品和服务。

AT2401C数据手册

厂牌 PDF简要描述 下载
ICOFCHINA/杭州中科微 RF前端 ICOFCHINA/杭州中科微 AT2401C AT2401C数据手册

AT2401C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.8121
50+ ¥ 1.7055
150+ ¥ 1.5222
500+ ¥ 1.1405
3000+ ¥ 1.0979
9000+ ¥ 1.0659
库存: 12050
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 9.06
