ADRF5547BCPZN-R7

产品分类: RF前端
厂牌: ANALOG DEVICES
产品描述: 5.25V General Purpose 4.75V 3.7GHz 5.3GHz 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: 505-ADRF5547BCPZN-R7DKR-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF前端 ADRF5547BCPZN-R7

ADRF5547BCPZN-R7概述


    产品简介


    ADRF5547 是一款双通道射频前端模块,专为时间分段双工(TDD)应用设计,频率范围为 3.7 GHz 到 5.3 GHz。此模块集成了两个低噪声放大器(LNA)和一个高功率单极双掷(SPDT)开关,适用于无线基础设施、大规模多输入多输出(MIMO)系统以及基于 TDD 的通信系统。

    技术参数


    频率范围
    - 3.7 GHz 至 5.3 GHz
    资源参数
    - 高增益模式:33 dB @ 4.6 GHz
    - 低增益模式:18 dB @ 4.6 GHz
    - 噪声系数:1.6 dB @ 4.6 GHz(高增益/低增益模式)
    - 第三阶截断点(OIP3):31 dBm @ 4.6 GHz(高增益模式)
    插入损耗
    - 0.50 dB @ 4.6 GHz(传输操作)
    渠道间隔离度
    - RxOUT-ChA 和 RxOUT-ChB:45 dB @ 4.6 GHz
    - TERM-ChA 和 TERM-ChB:53 dB @ 4.6 GHz
    工作条件
    - VDD1-ChA, VDD1-ChB, VDD2-ChA, VDD2-ChB, SWVDD-ChAB:4.75 V 至 5.25 V
    - 通道工作温度范围:-40°C 至 +105°C

    产品特点和优势


    1. 集成双通道前端:ADRF5547 集成两个低噪声放大器和一个高功率开关,减少外部组件数量,简化设计。
    2. 低噪声系数:低至 1.6 dB,保证信号传输质量。
    3. 高隔离度:增强不同信道间的隔离度,提高系统可靠性。
    4. 电源管理:提供低功耗模式,有效降低系统功耗。
    5. 高功率处理能力:可在高温环境下处理大功率信号。

    应用案例和使用建议


    应用案例
    - 无线基础设施:在需要高隔离度和低噪声系数的应用中,如蜂窝基站。
    - MIMO 系统:多个天线协同工作,增加系统吞吐量。
    - 雷达和卫星通信:需要高隔离度和稳定的射频性能。
    使用建议
    - 在高增益模式下,确保适当的散热措施,以维持信号稳定性。
    - 使用时,应注意保持温度在推荐范围内,避免因过热而影响性能。
    - 考虑到系统噪声要求,在需要极高信号质量的场景中,优先选择高增益模式。

    兼容性和支持

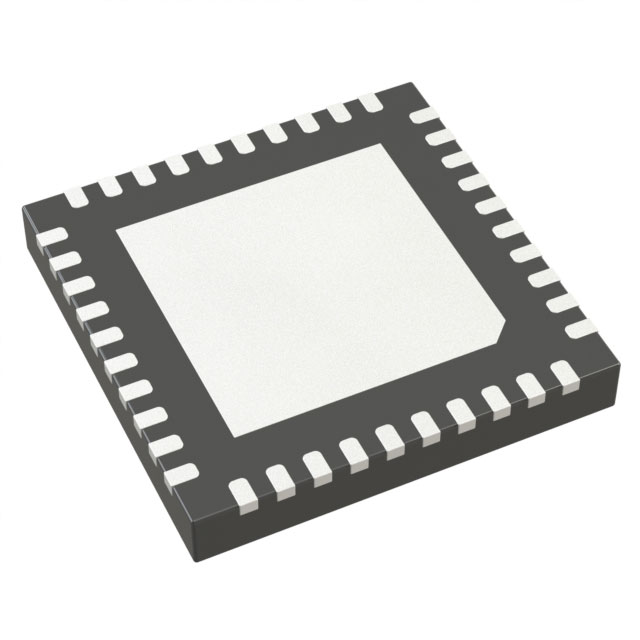

    ADRF5547 采用紧凑的 40 引脚、6 mm × 6 mm 封装,可与多种射频模块和天线配合使用。制造商提供详细的技术文档和在线支持,帮助用户快速上手。

    常见问题与解决方案


    1. 问题:设备无法正常工作
    - 解决方案:检查电源电压是否在推荐范围内,确认所有引脚正确连接。
    2. 问题:插入损耗高
    - 解决方案:重新布局 PCB 设计,确保信号路径短且直接。
    3. 问题:设备在高温下性能下降
    - 解决方案:增加散热片或使用散热良好的封装材料。

    总结和推荐


    ADRF5547 是一款高度集成的射频前端模块,具备高性能和高可靠性。它特别适合于无线基础设施和大规模 MIMO 系统。其低噪声系数、高隔离度和出色的电源管理功能使其在各种复杂应用环境中表现出色。强烈推荐在需要高性能射频前端的应用中使用 ADRF5547。

ADRF5547BCPZN-R7参数

参数
最大工作频率 5.3GHz
最小工作频率 3.7GHz
最大工作供电电压 5.25V
最小工作供电电压 4.75V
射频类型 General Purpose
最大数据速率 -
最大供电电流 -
长*宽*高 6mm(长度)*6mm(宽度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADRF5547BCPZN-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADRF5547BCPZN-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF前端 ANALOG DEVICES ADRF5547BCPZN-R7 ADRF5547BCPZN-R7数据手册

ADRF5547BCPZN-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 273.1067
10+ ¥ 197.7203
25+ ¥ 178.0692
100+ ¥ 170.6282
库存: 563
起订量: 22 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1977.2
