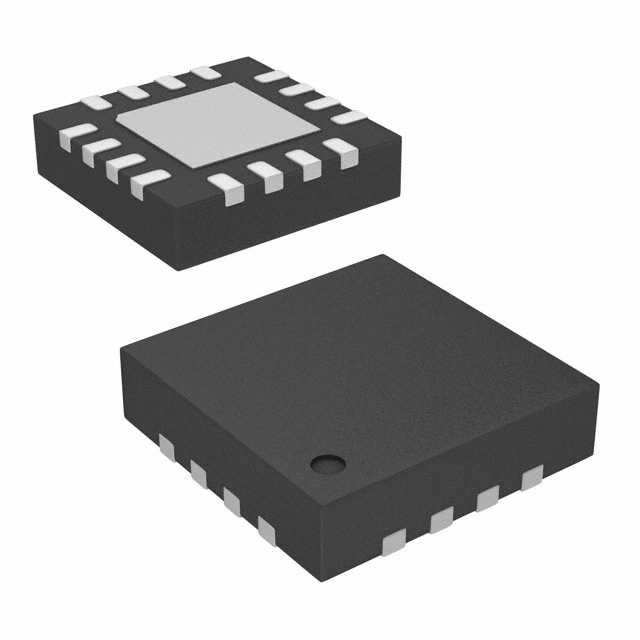

RFX5000B

产品分类: RF前端
厂牌: SKYWORKS SOLUTIONS
产品描述: 802.11a/n 4.9GHz,5.85GHz 5.85GHz 黏合安装 3mm(长度)*3mm(宽度)
供应商型号:
供应商:
标准整包数: 0
SKYWORKS SOLUTIONS RF前端 RFX5000B

RFX5000B概述


    产品简介


    RFX5000B是Skyworks Solutions公司推出的一款高度集成的单芯片射频前端集成电路(RFeIC),特别适用于IEEE 802.11a/n标准下的5GHz无线局域网(WLAN)系统。该产品将功率放大器(PA)、低噪声放大器(LNA)、发送接收开关电路、匹配网络及谐波滤波器等功能集成于单一CMOS芯片中,特别适合单天线应用以及802.11n MIMO架构中的无线高清电视(HDTV)和其他高性能视频流传输解决方案。

    技术参数


    | 参数类型 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    |
    | 工作频率范围 | GHz | 4.9 | 5.85
    | 线性输出功率 (EVM<3%) | dBm | +16 | +17 | +15 | 高线性模式/低电流模式 |
    | 小信号增益 (高线性模式) | dB | 28 | 32
    | 小信号增益 (低电流模式) | dB | 26 | 30
    | 发送静态电流 (高线性模式) | mA 135
    | 发送静态电流 (低电流模式) | mA 100
    | 功率检测电压输出 | mV | 200 | 1000 输出功率范围为+5至+18dBm |
    | 第二谐波 | dBc | -30 输出功率为+17dBm,连续波 |
    | 第三谐波 | dBc | -35 输出功率为+17dBm,连续波 |
    | 输入反射损耗 | dB | -10 |
    | 输出反射损耗 | dB | -10 |

    产品特点和优势


    - 高线性度:能够满足802.11a WLAN系统中正交频分复用(OFDM)调制的标准要求。
    - 低功耗:采用低电压(1.2V)CMOS控制逻辑,低直流功耗。
    - 集成化设计:内部集成了所有匹配和去耦电路,仅需少量外部组件,包括电源旁路电容和所需的带通滤波器。
    - 精确监测:内置基于定向耦合器的功率检测电路,用于准确监控PA的输出功率。

    应用案例和使用建议


    - 应用场景:RFX5000B广泛应用于802.11a/n标准下的无线接入点、笔记本电脑卡(NIC PC Card)和移动平台。
    - 使用建议:在实际应用中,应确保VDD电压稳定且在2.7到3.6V之间。对于需要低功耗的应用,可以使用低电流模式;对于需要高线性度的应用,则可以使用高线性模式。

    兼容性和支持


    - 兼容性:RFX5000B支持多种5GHz无线通信标准,包括802.11a和802.11n。
    - 支持信息:制造商提供详细的参考设计和测试报告,以帮助客户快速集成和验证该产品。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查VDD电压是否在2.7到3.6V范围内。
    2. 问题:输出功率不足。
    - 解决方案:切换到高线性模式操作,调整输入电压以获得更高的输出功率。

    总结和推荐


    RFX5000B凭借其高性能、低功耗、高集成度和易用性,是一款理想的5GHz WLAN解决方案,尤其适合于802.11a/n标准下的无线通信系统。无论是单天线还是多天线系统,RFX5000B都能提供卓越的性能。因此,强烈推荐使用该产品,尤其是在对集成度和效率有高要求的应用中。

RFX5000B参数

参数
最大供电电流 -
最大工作频率 5.85GHz
最小工作频率 4.9GHz,5.85GHz
最大工作供电电压 -
最小工作供电电压 -
射频类型 802.11a/n
最大数据速率 -
长*宽*高 3mm(长度)*3mm(宽度)
安装方式 黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

RFX5000B厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

RFX5000B数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS RF前端 SKYWORKS SOLUTIONS RFX5000B RFX5000B数据手册
