GN2406-INE3

产品分类: 锁相环
厂牌: SEMTECH
产品描述: 无 QFN 贴片安装 7mm(长度)
供应商型号: GN2406-INE3
供应商: 期货订购
标准整包数: 490
SEMTECH 锁相环 GN2406-INE3

GN2406-INE3概述

    高质量文章:GN2405 和 GN2406 双向 CD 重定时器(CDR)

    产品简介


    GN2405 和 GN2406 是Gennum公司设计的双通道10Gb/s时钟数据恢复(CDR)设备,提供高可靠性、高速串行链接传输。它们广泛应用于多种高速通信领域,如Infiniband® SDR/DDR/QDR、40Gb/s 和 100Gb/s以太网。此外,这些芯片还支持各种模块应用,如QSFP、并行光学模块和SFP+模块,以及10Gb/s的串行背板重定时。

    技术参数


    - 工作频率范围:9.95 Gb/s 到 11.3 Gb/s
    - 速率检测:自动检测四分之一速率(2.5 Gb/s)和半速率(5 Gb/s)
    - 输出抖动:低输出抖动
    - 输入抖动容限:优于0.7 UI
    - 参考时钟需求:无需参考时钟
    - 输出调节:可编程输出电压范围为400 mV至800 mV差分电压
    - 通道独立操作:每个通道可独立锁定
    - 去加重补偿:高达28 dB的损耗补偿
    - I2C 控制接口:支持 I2C 通信
    - 电源要求:单3.3V供电

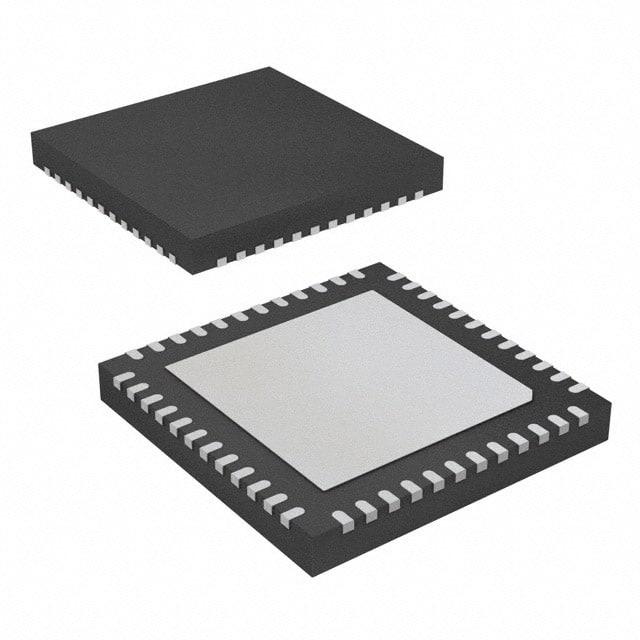

    - 封装尺寸:7x7mm,48针QFN封装
    - 兼容性:GN2405 和 GN2406 管脚完全兼容

    产品特点和优势


    1. 低输出抖动:卓越的信号完整性,提升系统稳定性。
    2. 高输入抖动容限:确保系统在各种环境下均能可靠运行。
    3. 无参考时钟需求:简化系统设计,减少外部组件,降低整体成本。
    4. 灵活的去加重和均衡功能:可补偿多达28 dB 的损耗,显著提高信号质量。
    5. I2C 控制接口:易于集成和调试,便于配置。
    6. 自动配置加载:通过E2PROM 自动加载配置数据,减少初始化时间。

    应用案例和使用建议


    - 光学模块:GN2406 的高灵敏度限幅放大器减少了对单独限幅放大器的需求,提升了系统的整体性能。
    - 重定时器应用:适用于QSFP、并行光学模块和SFP+模块。GN2405 可以作为发射端CDR,通过内置均衡器补偿连接器和走线损失,而GN2406 在接收端进行信号恢复,确保数据的准确性。
    - 10Gb/s 串行背板重定时:通过去加重和均衡功能,可以有效补偿高达28 dB 的损耗,显著改善信号完整性。

    兼容性和支持


    GN2405 和 GN2406 设计了完全兼容的管脚,使得用户可以根据具体应用选择适合的型号,且不需改变电路布局。Gennum公司提供了详尽的技术文档和支持服务,确保客户在产品使用过程中能够获得帮助。

    常见问题与解决方案


    - Q:如何确保信号的完整性和稳定传输?
    A:通过设置正确的去加重和均衡参数,并使用合适的电源和接地设计,可以确保信号的完整性和稳定传输。
    - Q:在低功耗状态下如何保持高性能?
    A:在低功耗模式下,通过调整电源电压和控制信号,可以实现高性能和低功耗之间的平衡。
    - Q:如何解决信号质量受干扰的问题?
    A:通过优化电路设计和调整去加重和均衡参数,可以有效地减少外部干扰的影响。

    总结和推荐


    GN2405 和 GN2406 双通道10Gb/s CDR 是针对高速通信市场开发的高性能设备。凭借其出色的低输出抖动、高输入抖动容限、自动速率检测和灵活的去加重功能,它们非常适合用于光学模块、主动铜缆组装、重定时器应用和10Gb/s 串行背板重定时。鉴于其高度的兼容性、广泛的应用场景及卓越的技术参数,强烈推荐使用GN2405 和 GN2406 来提升高速串行链接的数据传输性能。

GN2406-INE3参数

参数
最小工作供电电压 -
PLL-锁相环
最大输入频率 -
最大工作供电电压 -
长*宽*高 7mm(长度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

GN2406-INE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GN2406-INE3数据手册

厂牌 PDF简要描述 下载
SEMTECH 锁相环 SEMTECH GN2406-INE3 GN2406-INE3数据手册

GN2406-INE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
490+ ¥ 140.472
库存: 10000
起订量: 490 增量: 490
交货地:
最小起订量为:490
合计: ¥ 68831.28
直接购买
加入购物车
