1301.9320

产品分类: 轻触开关
厂牌: SCHURTER
产品描述: Schurter 触觉开关, 翼形接端, 表面, 单刀单掷
供应商型号: BN-1301.9320
供应商: 海外现货
标准整包数: 1

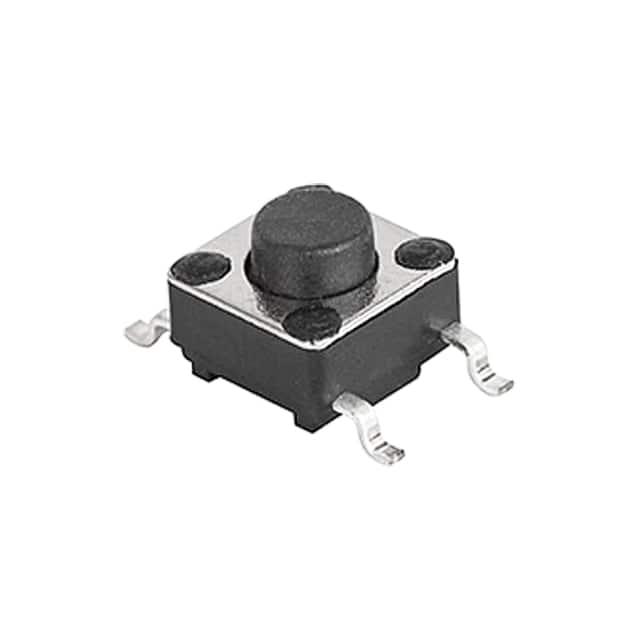

SCHURTER 轻触开关 1301.9320

1301.9320概述

    Schurter 6x6 mm Tact Switch 技术手册概述

    1. 产品简介


    Schurter公司生产的6x6 mm瞬动开关(Momentary Action Switch)是一款适用于工业环境的小型按钮开关。这些开关设计用于表面贴装(SMD)或通孔安装(Through Hole),具有不同的高度选项,以适应各种电路板设计需求。该开关广泛应用于音频、视频、信息技术及办公设备等领域。

    2. 技术参数


    - 电气参数
    - 切换电压:12 VDC
    - 切换电流:50 mA
    - 寿命:>10⁵次操作(在额定切换容量下)
    - 接触电阻:最大100 mΩ
    - 阻尼时间:典型值为0.1 ms
    - 机械参数
    - 按压力:1.6 ± 0.5 N
    - 按压行程:0.25 + 0.2 / -0.1 mm
    - 终点强度:50 N / 3 s
    - 寿命:>10⁵次操作
    - 气候参数
    - 工作温度:-20°C 至 70°C
    - 存储温度:-30°C 至 85°C
    - 防护等级:IP40
    - 焊接参数
    - 焊接方法:回流焊
    - 可焊性:245°C / 5秒(符合IEC 60068-2-58测试标准)
    - 抗热冲击性:260°C / 10秒(符合IEC 60068-2-58测试标准)

    3. 产品特点和优势


    - 可靠的触觉反馈:确保用户在按下开关时能获得明确的反馈。
    - 简易装配:通过不同的安装方式(SMD或通孔),可以轻松集成到多种电路板上。
    - 长寿命:>10⁵次操作,保证了长期稳定的工作性能。

    4. 应用案例和使用建议


    这些瞬动开关常用于工业自动化设备、消费电子产品、医疗器械等领域。例如,在自动售货机中,该开关可用于确认按钮的操作。在医疗设备中,它可用于控制特定功能的开启和关闭。
    使用建议:
    - 确保开关在规定的温度范围内工作,以避免因极端温度导致的性能下降。
    - 定期检查接触电阻,确保其不超过100 mΩ,以维持良好的电气连接。

    5. 兼容性和支持


    - 兼容性:该开关可以与各种类型的PCB板兼容,无论是表面贴装还是通孔安装。
    - 支持和服务:Schurter公司提供详细的产品文档、CAD图纸以及技术支持,确保用户能够正确安装和使用这些开关。

    6. 常见问题与解决方案


    - 问题1:开关在使用过程中出现接触不良的情况。
    - 解决方案:检查接触电阻是否超过100 mΩ。如果超过,则需要清洁接触点或更换开关。
    - 问题2:开关无法达到预期的按压次数。
    - 解决方案:确保工作温度在规定范围内,且开关没有受到过度的压力或振动影响。

    7. 总结和推荐


    总体来说,Schurter的6x6 mm瞬动开关以其可靠的触觉反馈、简单的装配过程和长久的使用寿命在市场上具有很强的竞争力。对于需要高可靠性和良好用户体验的应用场合,我们强烈推荐这款产品。该产品完全符合RoHS、China RoHS和REACH法规,适合各类工业和消费电子产品使用。

1301.9320参数

参数
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 12.5mm
执行器行程 250μm
机械寿命 100000Cycles
长*宽*高 6mm*6mm*12.5mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

1301.9320厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

1301.9320数据手册

厂牌 PDF简要描述 下载
SCHURTER 轻触开关 SCHURTER 1301.9320 1301.9320数据手册

1301.9320封装设计

查看详情并下载
Symbol
Footprint
3D Model
