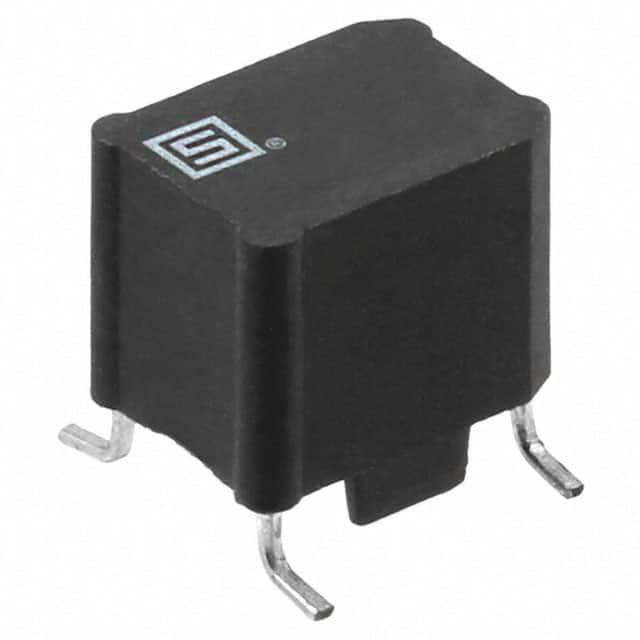

DKFS-6248-D504

产品分类: 共模滤波器
厂牌: SCHURTER
产品描述: 250V 500mA 2 4mH 500mΩ 4-SMD 贴片安装 11.3mm*9mm*11mm
供应商型号: 486-3162-ND
供应商: Digi-Key
标准整包数: 1
SCHURTER 共模滤波器 DKFS-6248-D504

DKFS-6248-D504概述

    Suppression Chokes DKFS 技术手册

    1. 产品简介


    Suppression Chokes DKFS 是一种磁补偿SMD扼流圈,具有紧凑的设计。该产品主要适用于抑制共模干扰,广泛应用于工业环境中的各类电子设备,例如斩波放大器、直流驱动器、步进电机控制、开关电源等。这些扼流圈的设计目的是为了确保设备符合IEC/UL 62368-1安全标准,并满足广泛的国家和地区法规要求。

    2. 技术参数


    - 额定电压: 最高可达250VAC
    - 额定电流: 0.4A - 4A @ Ta 40°C
    - 额定电感: 0.5 mH - 39 mH,容差为-30% +50%
    - 工作频率: 50 / 60Hz
    - 端子类型: SMD(表面贴装)
    - 重量: 2g - 6g
    - 材料: UL 94V-0
    - 密封材料: UL 94V-0
    - 测试电压: 1.5 kV,50 Hz,1分钟,绕组对绕组
    - 隔离电压: 2 kV有效值,绕组到环境
    - 气候类别: 25/100/21(根据IEC 60068-1)
    - 允许操作温度范围: -25°C 至 100°C

    3. 产品特点和优势


    Suppression Chokes DKFS 的独特之处在于其磁补偿设计,能够有效抑制共模干扰,提高设备的EMC性能。其紧凑的设计使其非常适合于空间受限的应用场合。此外,该产品通过了多项认证,包括UL、CE、UKCA、RoHS等,保证了其在各种严苛环境下的稳定性和可靠性。

    4. 应用案例和使用建议


    这些扼流圈适用于多种应用场景,如开关电源、直流驱动器和斩波放大器。例如,在一个典型的开关电源应用中,Suppression Chokes DKFS 可以有效地减少输入线路中的电磁干扰,从而提高电源的整体稳定性和效率。在使用时,用户应确保正确选择适合特定电流和电感需求的型号,同时考虑温度范围和环境条件。

    5. 兼容性和支持


    Suppression Chokes DKFS 与常见的电子设备和组件具有良好的兼容性。制造商提供详细的产品规格和技术支持文档,用户可以通过官方网站实时查询库存情况。如果需要特殊定制或技术支持,可以联系Schurter AG获取更多帮助。

    6. 常见问题与解决方案


    - 问题: 设备在高温环境下工作不稳定。
    - 解决方案: 确保选用适合高温环境工作的型号,检查电路板布局和散热措施。
    - 问题: 设备运行时出现异常噪声。
    - 解决方案: 检查扼流圈的安装位置和连接方式,确认接地良好且没有电磁干扰源。
    - 问题: 设备无法通过CE认证。
    - 解决方案: 请确认设备整体设计符合CE标准要求,并参考Suppression Chokes DKFS 的合规性声明进行调试。

    7. 总结和推荐


    Suppression Chokes DKFS 在抑制共模干扰方面表现出色,特别适用于工业环境中的各种电子设备。其优秀的电气性能和广泛的适用性使其在市场上具有较高的竞争力。总体来说,我们强烈推荐使用Suppression Chokes DKFS 作为高性能的EMC解决方案。

DKFS-6248-D504参数

参数
额定电流 500mA
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 4mH
直流电阻 500mΩ
长*宽*高 11.3mm*9mm*11mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

DKFS-6248-D504厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

DKFS-6248-D504数据手册

厂牌 PDF简要描述 下载
SCHURTER 共模滤波器 SCHURTER DKFS-6248-D504 DKFS-6248-D504数据手册

DKFS-6248-D504封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.0696 ¥ 51.2881
10+ $ 4.809 ¥ 40.245
25+ $ 4.4487 ¥ 37.2301
50+ $ 4.1945 ¥ 35.103
176+ $ 3.7704 ¥ 31.5537
352+ $ 3.5558 ¥ 29.7578
528+ $ 3.4362 ¥ 28.7564
1056+ $ 3.3228 ¥ 27.8077
库存: 312
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.28
