1241.1618.11

产品分类: 轻触开关
厂牌: SCHURTER
产品描述: Schurter 触觉开关, 表面贴装接端, 尺寸 11.40 x 11.40 x 7.75mm, 单刀单掷
供应商型号: BN-1241.1618.11
供应商: 海外现货
标准整包数: 1

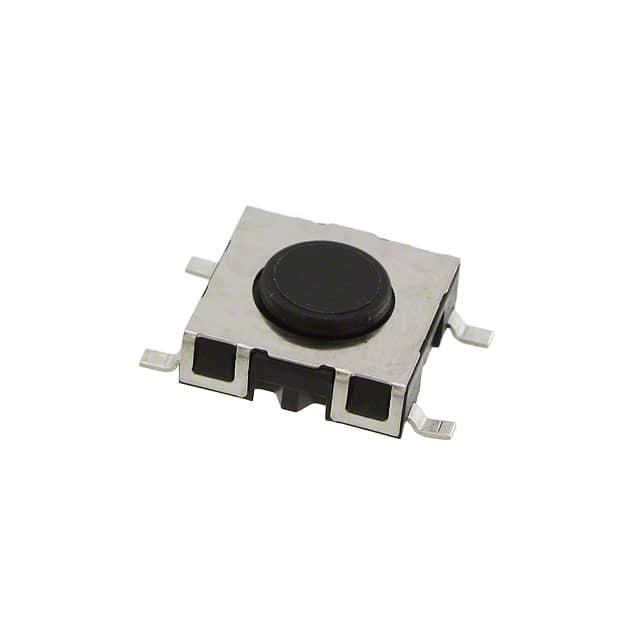

SCHURTER 轻触开关 1241.1618.11

1241.1618.11概述

    Momentary Action Switch SMS 技术手册

    产品简介


    Schurter 公司的 Momentary Action Switch SMS(瞬动开关)是一款适用于工业环境的短行程按压式开关。这种开关提供了印刷电路板(PCB)和表面贴装技术(SMT)两种安装方式,能够满足不同应用场景的需求。SMS 开关具有不同的高度选择,支持 IP40 和 IP67 的防护等级,适合用于各种恶劣环境。该产品主要应用于信息科技设备、汽车、医疗技术及航空航天等领域。

    技术参数


    - 电气数据
    - 切换电压:30 VAC/42 VDC
    - 切换电流:50 mA
    - 额定切换容量:0.12 W
    - 接触电阻:小于 50 mΩ(寿命前),小于 150 mΩ(寿命后)
    - 绝缘电阻:大于 100 MΩ
    - 触点弹跳时间:典型值 0.15 ms
    - 机械数据
    - 按钮力:IP40:1.8 ± 0.4 N;IP67:2.2 ± 0.4 N
    - 行程:0.35 ± 0.1 mm
    - 终点强度:小于 100 N
    - 使用寿命:超过 100 万次操作
    - 气候数据
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-40°C 至 85°C
    - 防护等级:IP40 和 IP67
    - 焊接数据
    - 焊接方法:回流焊
    - 可焊性:245°C / 5 秒(符合 IEC 60068-2-58 测试 Td)
    - 抗热冲击性:260°C / 10 秒(符合 IEC 60068-2-58 测试 Td)

    产品特点和优势


    1. 可靠的触觉反馈:按钮按下时提供稳定的反馈感,提高用户体验。
    2. 简便的装配:支持表面贴装技术,便于自动化生产。
    3. 长使用寿命:可承受超过 100 万次的操作,可靠性高。

    应用案例和使用建议


    - 应用案例:适用于信息科技设备、汽车电子系统、医疗器械等需要高可靠性的场合。
    - 使用建议:建议在设备设计时考虑开关的防护等级和工作温度范围,以确保最佳的工作效果。同时,注意定期检查和维护以延长使用寿命。

    兼容性和支持


    - 兼容性:该产品可以与其他标准电子元器件和设备配合使用。
    - 支持和服务:Schurter 公司提供详尽的产品文档和技术支持,包括在线资源和客户咨询服务。如有特殊需求,也可提供定制服务。

    常见问题与解决方案


    1. 问题:接触电阻变大。
    - 解决方法:检查连接线路和焊接质量,必要时重新焊接。
    2. 问题:无法达到额定使用寿命。
    - 解决方法:检查工作环境是否符合要求,如温度、湿度等,并定期进行维护。
    3. 问题:设备启动异常。
    - 解决方法:检查其他相关元器件是否有故障,确保整个系统的正常运行。

    总结和推荐


    Momentary Action Switch SMS 是一款高度可靠且易于集成的开关,适用于多种工业环境。其具备优良的电气特性和机械特性,保证了长期稳定的工作性能。建议在需要高可靠性、易维护的应用场景中使用。如果您正在寻找一个适用于恶劣环境且易于装配的开关,这款产品是一个值得信赖的选择。

1241.1618.11参数

参数
电压额定值 42V(DC)
执行器高度 -
执行器行程 350μm
机械寿命 >1000000
操作力 2.2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 11.4mm*11.4mm*7.75mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

1241.1618.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

1241.1618.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 轻触开关 SCHURTER 1241.1618.11 1241.1618.11数据手册

1241.1618.11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.331 ¥ 11.3534
100+ $ 1.1979 ¥ 10.2181
库存: 90
起订量: 71 增量: 0
交货地:
最小起订量为:50
合计: ¥ 567.67
