EH35-5.0-02-3M6

产品分类: 共模滤波器
厂牌: SCHAFFNER
产品描述: 250V 5A 2 3.6mH@ 400 Hz 33mΩ(Typ) 水平安装,通孔安装 36mm*36mm*28.7mm
供应商型号: 817-1029-ND
供应商: Digi-Key
标准整包数: 1

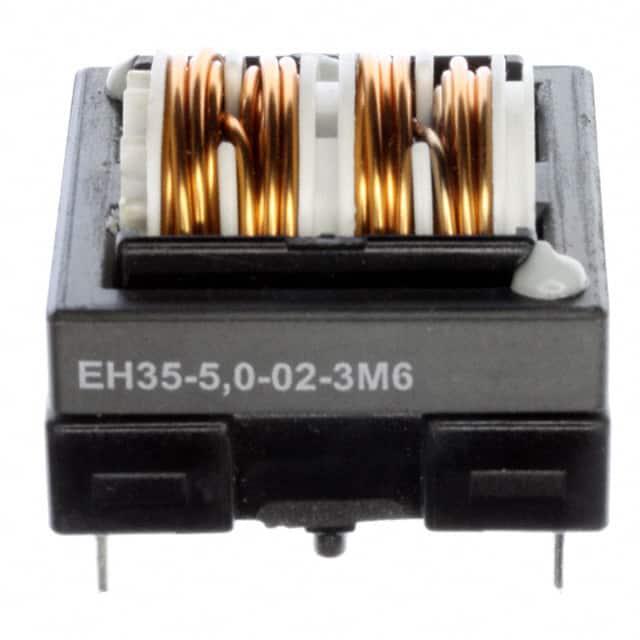

SCHAFFNER 共模滤波器 EH35-5.0-02-3M6

EH35-5.0-02-3M6概述


    产品简介


    电子元器件:共模电感(EV/EH系列)
    共模电感(Common-mode Chokes)是用于抑制电磁干扰(EMI)的常用电子元件。EV/EH系列共模电感是广受欢迎的选择,具有高电流额定值(最高可达5 A)、出色的宽带衰减特性和低磁泄漏的特点。这些电感广泛应用于电源线噪声过滤、工业设备、音频设备以及通信设备等领域,确保电子设备的正常运行并减少对外部设备的干扰。

    技术参数


    以下是EV/EH系列共模电感的技术参数:
    - 最大连续工作电压:250 VAC @ 50°C
    - 工作频率范围:DC 至 400 Hz
    - 额定电流:0.3 A 至 5 A
    - 过电流耐受能力:1.5倍额定电流,持续1分钟,每小时一次
    - 匝间绝缘:2500 VAC,60秒;2000 VAC,50 Hz,2秒(工厂测试)
    - 温度范围:操作及存储温度为-25°C至+100°C
    - 燃烧等级:符合UL 94 V-0标准
    - 测量频率:10 kHz
    - 阻抗范围:根据电感值(μH)不同而变化

    产品特点和优势


    EV/EH系列共模电感的优势:
    1. 高电流额定值:支持高达5 A的工作电流,适合各种负载需求。
    2. 低磁泄漏:有效减少磁场泄露,提高设备整体效率。
    3. 紧凑设计:体积小、重量轻,便于集成到各种电路板中。
    4. 定制化服务:可根据客户需求提供特定版本,满足特殊应用场景需求。
    5. 专业EMI测试支持:提供专业的EMI测量服务,确保设计通过相关安全标准。

    应用案例和使用建议


    典型应用场景:
    - 开关电源输入滤波:适用于各类开关电源的输入端,有效降低噪声干扰。
    - 噪声过滤:例如电视机、录像机、多媒体设备和音频系统中的噪声抑制。
    - 其他设备:办公室自动化设备、通信设备、电感镇流器以及AC/AC转换器等。
    使用建议:
    1. 确保电感的工作电流不超过额定值,避免过热损坏。
    2. 在安装时,尽量靠近噪声源,以增强滤波效果。
    3. 结合旁路电容一起使用,构建更完善的EMI滤波器。

    兼容性和支持


    兼容性:
    - EV/EH系列共模电感与市场上主流的AC/DC电源和EMI滤波器具有良好的兼容性,可直接替换旧款型号。
    支持和服务:
    - Schaffner公司提供全球范围的技术支持和售后服务,包括EMI测量和优化咨询,帮助客户确保产品符合国际标准。

    常见问题与解决方案


    1. 问:如何选择合适的电感值?
    - 答:根据设备的工作频率和所需滤波效果,参考技术手册中的电感值和阻抗曲线进行选择。
    2. 问:电感发热严重怎么办?
    - 答:检查工作电流是否超过额定值,必要时增加散热措施或更换更大规格的产品。
    3. 问:如何判断电感是否损坏?
    - 答:使用万用表测量绕组电阻,若偏离技术手册的允许范围,则可能需要更换。

    总结和推荐


    综合评价:
    EV/EH系列共模电感凭借其高可靠性、低磁泄漏和宽泛的应用范围,在电源管理和EMI过滤领域表现出色。无论是消费电子产品还是工业设备,它都能提供有效的噪声抑制解决方案。
    推荐意见:
    对于需要高效EMI滤波的应用场景,EV/EH系列共模电感是一个理想的选择。其优异的性能、广泛的兼容性以及强大的技术支持使其成为市场的热门产品。强烈推荐在各种EMI敏感型设备中优先选用。

EH35-5.0-02-3M6参数

参数
电感值 3.6mH@ 400 Hz
直流电阻 33mΩ(Typ)
额定电流 5A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
长*宽*高 36mm*36mm*28.7mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 管装

EH35-5.0-02-3M6厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

EH35-5.0-02-3M6数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 共模滤波器 SCHAFFNER EH35-5.0-02-3M6 EH35-5.0-02-3M6数据手册

EH35-5.0-02-3M6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.8732 ¥ 66.5285
10+ $ 6.2327 ¥ 52.1601
25+ $ 5.7662 ¥ 48.2557
50+ $ 5.4373 ¥ 45.5036
100+ $ 5.1272 ¥ 42.9083
250+ $ 4.7449 ¥ 39.7092
500+ $ 4.4753 ¥ 37.4527
1000+ $ 4.433 ¥ 37.0987
库存: 994
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.52
