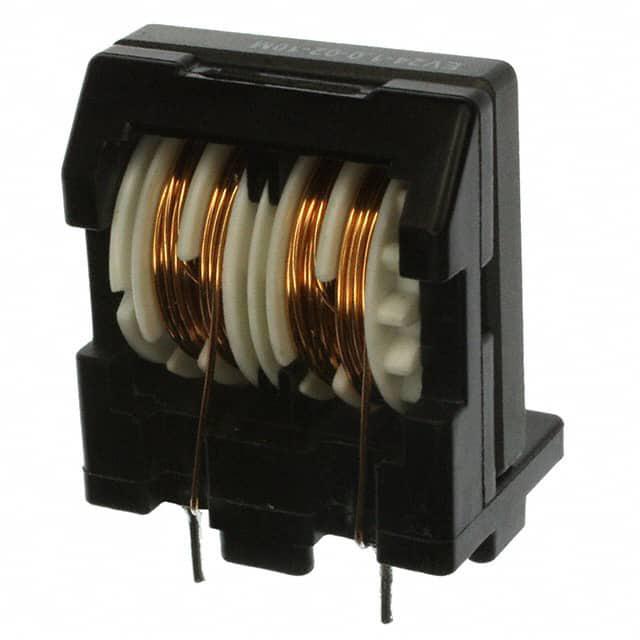

EV24-1.0-02-10M

产品分类: 共模滤波器
厂牌: SCHAFFNER
产品描述: 250V 1A 2 10mH@ 400 Hz 244mΩ(Typ) 垂直安装,通孔安装 24.6mm*17.4mm*30.1mm
供应商型号: 817-1040-ND
供应商: Digi-Key
标准整包数: 1
SCHAFFNER 共模滤波器 EV24-1.0-02-10M

EV24-1.0-02-10M概述


    产品简介


    电子元器件:共模扼流圈(EV/EH系列)
    共模扼流圈(Common-mode Chokes)是一种广泛应用于交流电源线噪声过滤的电子元器件。其主要功能是抑制共模噪声,提高系统的电磁兼容性(EMC)。这些产品适用于多种领域,包括开关电源滤波、电视、录像机、多媒体设备以及办公自动化设备等。此外,它们还用于AC/AC转换器及电子镇流器中。

    技术参数


    - 最大连续工作电压: 250 VAC @ 50°C
    - 工作频率: DC 至 400 Hz
    - 额定电流: 0.3 A 至 5 A
    - 过电流保护: 1.5倍额定电流,持续1分钟,每小时一次
    - 匝间绝缘测试: 3000 VAC, 60秒(保证)
    - 工厂测试: 2000 V, 50 Hz, 2秒
    - 温度范围: 工作和存储 -25°C 至 +100°C
    - 可燃性: 符合UL 94 V-0标准
    - 电感量容差: ±30%
    - 电阻容差: ±15% @ 25°C;≤20 mΩ, 1 A;>20 mΩ ≤200 mΩ, 100 mA;>200 mΩ ≤2 V, 10 mA

    产品特点和优势


    1. 额定电流高达5 A:适用于多种高电流应用场景。
    2. 紧凑且轻量:适合空间有限的设计需求。
    3. 低磁泄漏:减少了对其他电子元件的干扰。
    4. 绕线部分采用分区设计:提高了耐久性和可靠性。
    5. 标准脚位设计:便于集成到现有的电路板上。
    6. 宽广的电感量和电流等级选择:满足不同应用需求。
    7. 定制化版本:根据客户需求提供个性化解决方案。
    8. EMI测量服务:确保产品符合安全标准。

    应用案例和使用建议


    应用案例
    - 开关电源输入滤波
    - 减少泄漏噪声
    - TV、VCR、多媒体和音频设备
    - 办公自动化、通信及其他电子设备
    - 电子镇流器
    - AC/AC转换器
    使用建议
    - 在使用时,注意遵循制造商规定的额定电流,避免过载损坏。
    - 将其与其他滤波元件如旁路电容器结合使用,可以构建高效的EMC滤波装置。
    - 定期进行EMI测量,确保系统符合相关标准。

    兼容性和支持


    兼容性
    - 共模扼流圈与其他EMC滤波元件高度兼容,例如旁路电容器,可以构建完整的滤波解决方案。
    支持和服务
    - 厂商提供广泛的EMI测量服务,以验证设计符合安全标准。
    - 用户可以联系当地的销售和技术支持团队获取帮助。

    常见问题与解决方案


    问题1:如何处理过电流?
    解决方案:使用提供的保护机制,1.5倍额定电流,持续1分钟,每小时一次,以防止损坏。
    问题2:如果发现电感量变化过大,应该如何处理?
    解决方案:检查周围环境温度和工作频率,确保符合技术规格要求。如仍存在问题,联系技术支持进行进一步诊断。

    总结和推荐


    共模扼流圈(EV/EH系列)是一款高性能的EMC解决方案,适用于各种复杂的应用场景。其独特的技术参数和广泛的应用范围使其在市场上具备很强的竞争力。我们强烈推荐这款产品给需要高效EMC解决方案的设计工程师和制造商。无论是在家用电器还是工业设备中,EV/EH系列共模扼流圈都能提供卓越的性能和可靠的保障。

EV24-1.0-02-10M参数

参数
电感值 10mH@ 400 Hz
直流电阻 244mΩ(Typ)
额定电流 1A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
长*宽*高 24.6mm*17.4mm*30.1mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

EV24-1.0-02-10M厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

EV24-1.0-02-10M数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 共模滤波器 SCHAFFNER EV24-1.0-02-10M EV24-1.0-02-10M数据手册

EV24-1.0-02-10M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.078 ¥ 26.0091
10+ $ 2.4346 ¥ 20.3749
50+ $ 2.1239 ¥ 17.7743
100+ $ 2.0025 ¥ 16.7586
250+ $ 1.8529 ¥ 15.5062
500+ $ 1.7473 ¥ 14.6228
1000+ $ 1.6479 ¥ 13.7907
2500+ $ 1.56 ¥ 13.0553
库存: 1250
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26
