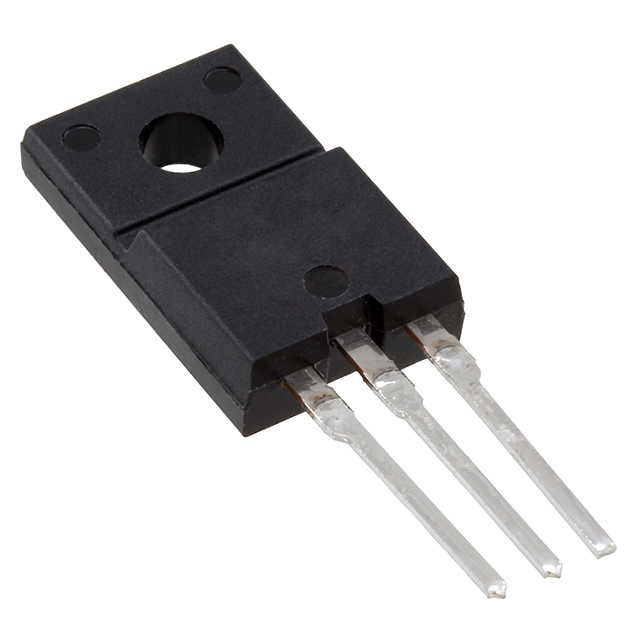

2SC4153

产品分类: 三极管(BJT)
厂牌: SANKEN ELECTRIC
产品描述: 500mV@ 300mA,3A NPN 30W 8V 100μA 200V 120V 7A TO-220F 通孔安装 10mm*4.2mm*16mm
供应商型号: CSJ-ST49845768
供应商: 海外现货
标准整包数: 1
SANKEN ELECTRIC 三极管(BJT) 2SC4153

2SC4153概述


    产品简介


    产品名称:Silicon NPN Triple Diffused Planar Transistor (Switching Transistor)
    产品类型:硅基NPN三重扩散平面晶体管
    主要功能:此晶体管主要用于开关应用,适用于湿度调节器(Humidifier)、直流-直流转换器(DC-DC Converter)和其他通用应用。

    技术参数


    | 参数 | 值 | 单位 | 备注 |
    ||
    | VCBO (集电极-基极击穿电压) | 200 | V | 无负载条件下集电极-基极之间的最大电压 |
    | VCEO (集电极-发射极击穿电压) | 120 | V | 无负载条件下集电极-发射极之间的最大电压 |
    | VEBO (基极-发射极击穿电压) | 8 | V | 无负载条件下基极-发射极之间的最大电压 |
    | IC (集电极电流) | 7 (脉冲)14 | A | 最大持续电流和脉冲电流 |
    | IB (基极电流) | 3 | A | 驱动电流 |
    | PC (功率耗散) | 30 (Tc=25°C)| W | 最大耗散功率 |
    | Tj (结温) | 150 | °C | 工作温度范围 |
    | Tstg (存储温度范围)| -55 to +150 | °C | 存储时的温度范围 |

    产品特点和优势


    - 高耐压:集电极-基极击穿电压高达200V,集电极-发射极击穿电压为120V,使得该晶体管能在高电压环境下稳定工作。
    - 大电流处理能力:最大集电极电流为14A(脉冲),能够驱动高电流负载。
    - 快速开关速度:瞬态热阻θj-a低至1°C/W,开关速度较快,适合高频应用。
    - 宽工作温度范围:能够在-55°C到+150°C的温度范围内工作,适用于多种严苛环境。

    应用案例和使用建议


    - 应用案例:
    - 在湿度调节器中,该晶体管可以用于控制水的喷射量。
    - 在DC-DC转换器中,用于电源管理,调节输出电压。

    - 使用建议:
    - 在高频开关应用中,建议使用无限散热器,以避免过热问题。
    - 在低温环境下工作时,需要特别注意散热,以防晶体管损坏。

    兼容性和支持


    - 兼容性: 此晶体管与其他标准电子元器件兼容,如各种开关电路。
    - 支持: 厂商提供详细的技术文档和支持服务,用户可以在遇到问题时寻求技术支持。

    常见问题与解决方案


    1. 问题: 晶体管在高温环境下工作不稳定。
    - 解决方案: 使用无限散热器,确保良好的散热条件。
    2. 问题: 晶体管在高频应用中响应速度慢。
    - 解决方案: 使用瞬态热阻低的型号,提高散热效率。
    3. 问题: 晶体管损坏。
    - 解决方案: 检查电路设计,确认所有相关参数符合要求,特别是散热设计。

    总结和推荐


    综上所述,这款硅基NPN三重扩散平面晶体管具备高耐压、大电流处理能力和宽工作温度范围等特点,适用于多种高要求的应用场合。通过仔细选择合适的散热方案,能够充分发挥其优异的性能。因此,强烈推荐在湿度调节器和DC-DC转换器等应用中使用该晶体管。

2SC4153参数

参数
集电极电流 7A
最大功率耗散 30W
VEBO-最大发射极基极电压 8V
VCBO-最大集电极基极电压 200V
最大集电极发射极饱和电压 500mV@ 300mA,3A
配置 -
集电极截止电流 100μA
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 300mA,3A
VCEO-集电极-发射极最大电压 120V
晶体管类型 NPN
长*宽*高 10mm*4.2mm*16mm
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 散装
