2SC4468

产品分类: 三极管(BJT)
厂牌: SANKEN ELECTRIC
产品描述: 500mV@ 500mA,5A NPN 100W 6V 10μA 200V 140V 10A TO-3P 通孔安装 15.6mm*4.8mm*17.9mm
供应商型号: J-SNKN-0003095
供应商: Chip1stop
标准整包数: 1
SANKEN ELECTRIC 三极管(BJT) 2SC4468

2SC4468概述

    文章标题:2SC4468型硅NPN三重扩散平面晶体管技术手册

    产品简介


    2SC4468是一款硅NPN三重扩散平面晶体管,专为音频及通用目的设计。作为2SA1695的互补品,该晶体管适用于广泛的电路应用,例如音频放大器、开关电源以及各种需要稳定电流和电压控制的场合。

    技术参数


    - 绝对最大额定值
    - 集电极-基极反向电压(VCBO):200V
    - 集电极-发射极反向电压(VCEO):140V
    - 基极-发射极反向电压(VEBO):6V
    - 集电极电流(IC):10A(瞬态)
    - 基极电流(IB):4A(瞬态)
    - 功率耗散(PC):100W(Ta=25°C)
    - 结温(Tj):150°C
    - 工作温度范围(Tstg):-55至+150°C

    - 电气特性
    - 集电极-基极反向饱和电流(ICBO):10μA(最大)
    - 基极-发射极反向饱和电流(IEBO):10μA(最大)
    - 集电极-发射极击穿电压(V(BR)CEO):140V(最小)
    - 共发射极直流电流增益(hFE):50(最小)
    - 集电极-发射极饱和电压(VCE(sat)):0.5V(最大)
    - 截止频率(fT):20MHz(典型)

    产品特点和优势


    2SC4468具备多种显著特点和优势:
    - 高可靠性:绝对最大额定值表明其能够在极端条件下正常运行。
    - 高性能:高增益和低饱和电压使其成为高效放大和开关应用的理想选择。
    - 广泛的工作范围:支持从-55°C到+150°C的工作温度,使得其适用于各种恶劣环境。

    应用案例和使用建议


    - 音频放大器:适用于要求高增益和低噪声的应用。
    - 开关电源:得益于其快速的开关特性,能够有效提升电源转换效率。

    建议在使用时注意散热,尤其是在高电流和长时间工作的情况下,以确保晶体管的可靠性和寿命。

    兼容性和支持


    - 兼容性:适用于广泛的电路设计,可与多数标准接口和其他电子元件兼容。
    - 支持:制造商提供详尽的技术文档和客户支持,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题:晶体管发热严重
    - 解决方法:确保安装适当的散热片,并保证良好的空气流通。

    - 问题:饱和电压过高
    - 解决方法:检查电路设计,确认所有相关组件匹配合适的工作条件。

    总结和推荐


    总体而言,2SC4468是一款性能优异、稳定性高的晶体管。其在音频和开关电源领域的应用尤为出色。推荐给对电流控制和电压调节有较高要求的设计者和工程师。

2SC4468参数

参数
VCBO-最大集电极基极电压 200V
晶体管类型 NPN
配置 -
最大功率耗散 100W
集电极截止电流 10μA
最大集电极发射极饱和电压 500mV@ 500mA,5A
VCEO-集电极-发射极最大电压 140V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 500mA,5A
集电极电流 10A
VEBO-最大发射极基极电压 6V
长*宽*高 15.6mm*4.8mm*17.9mm

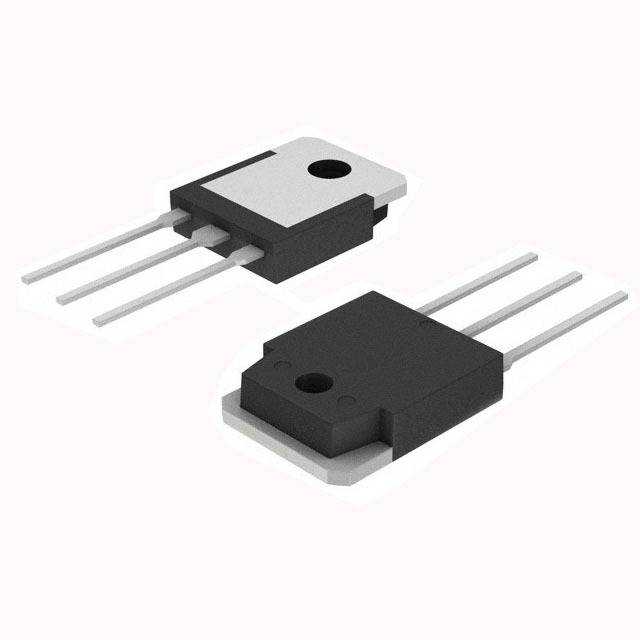

通用封装 TO-3P
安装方式 通孔安装
零件状态 在售
包装方式 散装

2SC4468厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

2SC4468数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC 三极管(BJT) SANKEN ELECTRIC 2SC4468 2SC4468数据手册

2SC4468封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1655 ¥ 9.8485
10+ $ 1.0028 ¥ 8.4732
50+ $ 0.9702 ¥ 8.1982
100+ $ 0.852 ¥ 7.5594
200+ $ 0.828 ¥ 7.3464
1000+ $ 0.784 ¥ 6.956
库存: 1458
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.84
