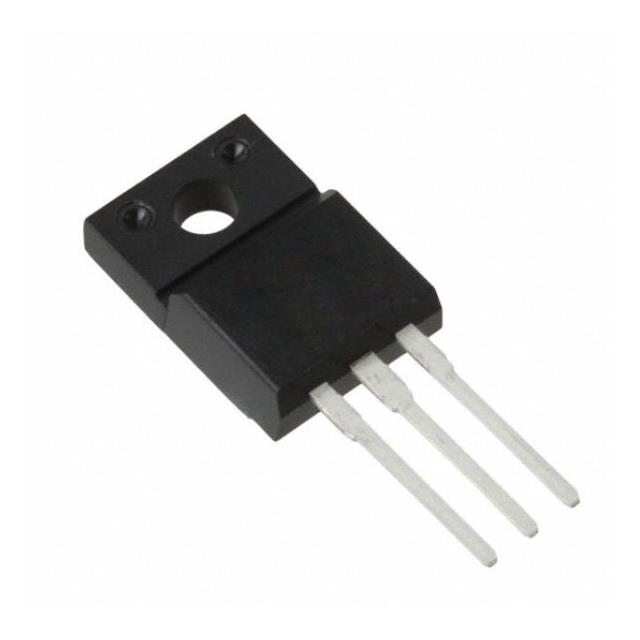

2SD2081

产品分类: 三极管(BJT)
厂牌: SANKEN ELECTRIC
产品描述: 1.5V@ 5mA,5A NPN - Darlington 30W 6V 10μA 120V 120V 10A TO-220F 通孔安装 10mm*4.2mm*16mm
供应商型号: 2SD2081-ND
供应商: Digi-Key
标准整包数: 1
SANKEN ELECTRIC 三极管(BJT) 2SD2081

2SD2081概述


    产品简介


    Darlington 2SD2081:一款高性能NPN三极管
    Darlington 2SD2081是一款硅NPN三极管,专为驱动电磁阀、电机和其他通用目的而设计。它采用了三重扩散平面技术制造,是2SB1259的互补组件。这款三极管广泛应用于电机驱动、电磁阀控制等领域。

    技术参数


    以下为Darlington 2SD2081的技术规格和性能参数:
    - 绝对最大额定值:
    - 集电极-基极电压 \( V{CBO} \): 120V
    - 集电极-发射极电压 \( V{CEO} \): 120V
    - 发射极-基极电压 \( V{EBO} \): 6V
    - 最大集电极电流 \( IC \): 10A(脉冲情况下15A)
    - 最大功耗 \( PC \): 30W(\( Tc = 25°C \)时)
    - 工作温度范围: -55°C 至 +150°C
    - 电气特性:
    - 集电极-发射极饱和电压 \( V{CE(sat)} \)(典型值):
    - \( V{CE(sat)} \) 在 \( IC = 10A \) 时约为 2V
    - 增益 \( hFE \)(典型值):
    - \( hFE \) 在 \( V{CE} = 4V \),\( IC = 5A \) 时为 2000
    - 截止频率 \( fT \)(典型值):
    - \( fT \) 在 \( V{CE} = 12V \),\( IE = -0.5A \) 时为 60MHz

    产品特点和优势


    Darlington 2SD2081具有以下几个显著特点和优势:
    1. 高增益: 达到2000,可以轻松驱动大型负载。
    2. 宽工作温度范围: 可以在-55°C至+150°C的环境中稳定工作。
    3. 高可靠性: 绝对最大额定值提供了足够的余量,确保长期稳定运行。
    4. 易于集成: 与2SB1259互补,适用于广泛的电路设计。

    应用案例和使用建议


    应用案例
    Darlington 2SD2081常用于驱动电磁阀、电机等,例如在自动化设备、机器人控制系统中作为开关或放大器使用。在这些应用场景中,其高增益和宽工作温度范围使得它非常适合。
    使用建议
    - 冷却考虑: 尽管该三极管可以承受较高功耗,但在高电流或长时间使用时仍需注意散热,建议使用合适的散热片或散热风扇来提高热稳定性。
    - 输入信号: 输入信号需要经过适当放大,才能充分利用其高增益特性。
    - 驱动能力: 为了达到最佳效果,应尽量使用符合电气特性的电源和负载。

    兼容性和支持


    Darlington 2SD2081可以与各种标准电路兼容,其引脚布局符合TO220F封装标准。制造商通常会提供详细的设计指南和支持文档,帮助用户进行电路设计和调试。此外,也可以联系技术支持团队获取进一步的帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 过热问题
    - 问题描述: 使用过程中发现器件过热。
    - 解决方案: 检查散热措施是否足够,如添加散热片或增强空气流通。
    2. 低增益现象
    - 问题描述: 实际增益低于预期。
    - 解决方案: 确认输入信号幅度是否足够,必要时使用放大器放大信号。
    3. 不稳定工作
    - 问题描述: 设备在某些条件下无法正常工作。
    - 解决方案: 检查电路中的电容、电阻是否合理匹配,确保电源稳定。

    总结和推荐


    综上所述,Darlington 2SD2081是一款性能优异的硅NPN三极管,具有高增益、宽工作温度范围和良好的可靠性。适合应用于电磁阀、电机驱动以及其他需要高功率驱动的应用场景。尽管其技术规格较为复杂,但通过仔细选择和合理应用,可以充分发挥其性能优势。对于需要高可靠性和宽工作温度范围的场合,推荐使用此产品。

2SD2081参数

参数
配置 -
最大集电极发射极饱和电压 1.5V@ 5mA,5A
VCEO-集电极-发射极最大电压 120V
不同 Ib,Ic 时的 Vce 最大饱和值 1.5V@ 5mA,5A
最大功率耗散 30W
VCBO-最大集电极基极电压 120V
晶体管类型 NPN - Darlington
集电极截止电流 10μA
集电极电流 10A
VEBO-最大发射极基极电压 6V
长*宽*高 10mm*4.2mm*16mm
通用封装 TO-220F
安装方式 通孔安装
零件状态 停产
包装方式 散装
