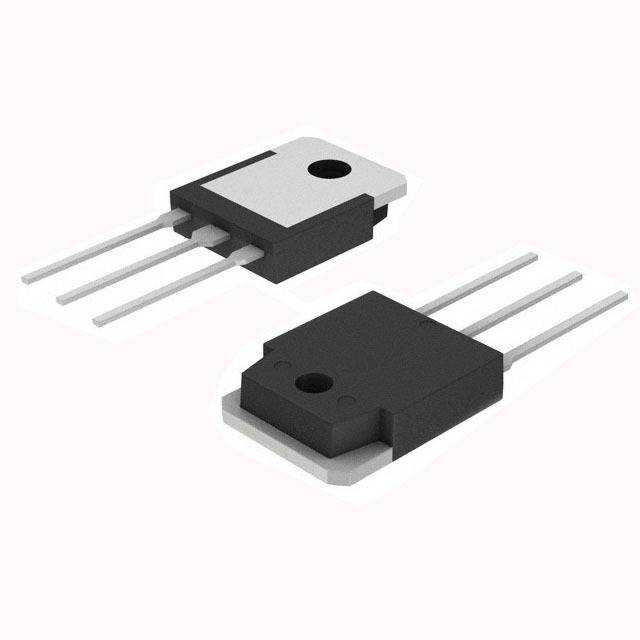

2SD2083

产品分类: 三极管(BJT)
厂牌: SANKEN ELECTRIC
产品描述: 1.8V@ 24mA,12A NPN - Darlington 120W 6V 10μA 120V 120V 25A TO-3P 通孔安装
供应商型号: 2SD2083-ND
供应商: Digi-Key
标准整包数: 1
SANKEN ELECTRIC 三极管(BJT) 2SD2083

2SD2083概述

    Darlington 2SD2083 技术手册概述

    1. 产品简介


    Darlington 2SD2083 是一款硅NPN三重扩散平面晶体管,是2SB1383型号的互补品。这款晶体管适用于驱动电磁阀、电机和通用电路。它主要用于控制大电流负载,并且具有高增益和低饱和电压的特点。

    2. 技术参数


    - 绝对最大额定值:
    - 集电极-基极电压 (VCBO):120V
    - 集电极-发射极电压 (VCEO):120V
    - 发射极-基极电压 (VEBO):6V
    - 最大集电极电流 (IC):25A(脉冲)
    - 最大功耗 (PC):120W(当Tc=25°C时)
    - 结温 (Tj):150°C
    - 存储温度 (Tstg):-55°C到+150°C
    - 电气特性:
    - 基极-发射极击穿电压 (V(BR)CEO):最小值为120V
    - 电流增益 (hFE):典型值为2000,最小值为1800
    - 集电极-发射极饱和电压 (VCE(sat)):最大值为1.8V
    - 增益带宽乘积 (fT):典型值为2.5MHz
    - 输出电容 (COB):最大值为100pF

    3. 产品特点和优势


    Darlington 2SD2083 的主要特点包括:
    - 高电流增益:典型值为2000,使得在需要大电流输出的应用中能够更有效地驱动负载。
    - 低饱和电压:最大值为1.8V,有助于提高能效并减少功耗。
    - 广泛的适用温度范围:-55°C到+150°C,适合各种恶劣环境的应用。
    - 集成的散热设计:支持自然冷却和有限热阻的设计,使得器件能够在较高功率下稳定工作。

    4. 应用案例和使用建议


    Darlington 2SD2083 适用于多种应用场合,如:
    - 驱动电磁阀和电机:可用于自动化控制系统,控制电磁阀或电机的启动和停止。
    - 电源管理:用于开关电源或稳压电源的控制电路中,实现对电源的高效管理。
    使用建议:
    - 在使用过程中要注意不要超过绝对最大额定值,以避免器件损坏。
    - 使用时可考虑加装散热片,特别是应用于高电流环境时,以保证良好的散热效果。
    - 根据具体应用选择合适的外部电路,如限流电阻和滤波电容,以确保器件正常工作。

    5. 兼容性和支持


    Darlington 2SD2083 与多数标准的晶体管接口兼容,可以方便地替换其他同类晶体管。厂商提供详尽的技术支持和售后保障,用户可以通过厂商的技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题1:过载导致器件过热。
    - 解决方案:增加散热片或使用散热风扇来加强散热,避免长时间过载运行。
    - 问题2:信号不稳定。
    - 解决方案:检查外部电路接线,确认没有短路或断路的情况,并且适当的滤波电容可以帮助稳定信号。

    7. 总结和推荐


    综上所述,Darlington 2SD2083 在高电流应用中表现出色,具有高电流增益和低饱和电压的优势,非常适合驱动电磁阀和电机。同时,其广泛的工作温度范围和良好的散热设计使其在不同环境中都能可靠工作。因此,我们强烈推荐此产品给需要高效、稳定的晶体管控制电路的应用场合。

2SD2083参数

参数
VCBO-最大集电极基极电压 120V
不同 Ib,Ic 时的 Vce 最大饱和值 1.8V@ 24mA,12A
配置 -
晶体管类型 NPN - Darlington
最大功率耗散 120W
VCEO-集电极-发射极最大电压 120V
集电极电流 25A
最大集电极发射极饱和电压 1.8V@ 24mA,12A
VEBO-最大发射极基极电压 6V
集电极截止电流 10μA
通用封装 TO-3P
安装方式 通孔安装
零件状态 停产
包装方式 散装
