UEC5-019-1-H-D-RA-2-A

产品分类: 插接式连接器
厂牌: SAMTEC
产品描述: Samtec 双排排母, UEC5系列, 表面
供应商型号: CSJ-ST64490263
供应商: 海外现货
标准整包数: 1

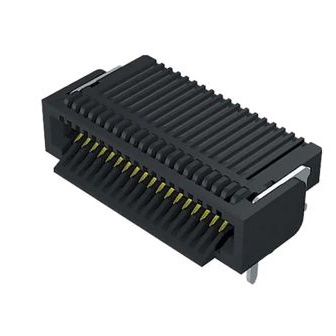

SAMTEC 插接式连接器 UEC5-019-1-H-D-RA-2-A

UEC5-019-1-H-D-RA-2-A概述


    产品简介


    产品名称:UEC5系列双排针座
    产品类型:0.5毫米边缘速率插座组装件
    主要功能:用于高密度电路板连接,提供稳定的电气连接和机械支撑,支持表面贴装和通孔焊接方式。
    应用领域:广泛应用于通信设备、工业控制、消费电子、医疗设备等领域,特别适合需要高可靠性连接的场景。

    技术参数


    | 参数名称 | 描述与值 |

    | 针数 | 019、025、038、050(每行) |
    | 行规 | 双排(-D) |
    | 引脚样式 | 1:直角焊盘(-RA) |
    | 镀层规格 | -H:接触区域30微英寸金镀层,尾部金闪镀层 |
    | 焊接方式 | -1:通孔焊接;-2:表面贴装 |
    | 插针材料 | BeCu |
    | 绝缘材料 | LCP(液晶聚合物),黑色 |
    | 推出力 | ≥1.6牛顿[0.36磅] |
    | 工作温度范围 | -40°C至+85°C |
    | 包装方式 | 带卷式(Tape & Reel) |

    产品特点和优势


    1. 高可靠性:采用BeCu材料插针,具备优异的导电性和耐久性。
    2. 双行设计:灵活的针数配置(019至050针),满足不同应用场景需求。
    3. 环保与耐用:绝缘材料为LCP,具有良好的耐热性和阻燃性。
    4. 多样化安装方式:支持通孔焊接和表面贴装,适用于多种PCB设计。
    5. 金镀层保护:确保长期稳定的电气性能,特别适合高频信号传输。

    应用案例和使用建议


    应用案例:
    - 在5G通信基站中作为关键接口组件,保障信号传输稳定。
    - 医疗设备中的高精度传感器连接,确保高灵敏度和抗干扰能力。
    使用建议:
    1. 在焊接过程中使用指定的助焊剂以避免虚焊。
    2. 将其应用于高温环境时,需提前检查绝缘材料的耐温性能。
    3. 若批量使用,建议采用带卷式包装,提高生产效率。

    兼容性和支持


    - 兼容性:可与Samtec其他系列连接器配合使用,支持标准化连接。
    - 支持:Samtec提供全面的技术文档、样品和售后服务,客户可通过官网获取详细资料和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后针脚出现变形 | 使用专用夹具固定针脚位置进行重新焊接 |
    | 连接器插入阻力过大 | 检查插座是否清洁,润滑触点 |
    | 高频信号传输质量下降 | 检查镀层厚度和接触电阻 |

    总结和推荐


    综合评估:
    - UEC5系列双排针座以其高可靠性、多样化针数配置和多种安装方式,在工业和通信领域表现出色。
    - 材料选择合理,技术参数完全符合现代电子设备的需求。
    推荐结论:
    强烈推荐给需要高密度、高可靠连接解决方案的用户。尤其是在通信、医疗和工业自动化等领域,其性能表现尤为突出。

UEC5-019-1-H-D-RA-2-A参数

参数
长*宽*高 11.25mm*3.302mm*6.4mm
安装方式 贴片安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
