1424133

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,设备连接器,板后安装,SACC-DSI-M12FSS-4CON-M16/0,5PE,菲尼克斯电气 传感器执行器电缆, SACC-DSI-M12FSS-4CON-M16/0.5PE系列, M12转无终端接头
供应商型号: SR-1424133
供应商: 海外现货
标准整包数: 1

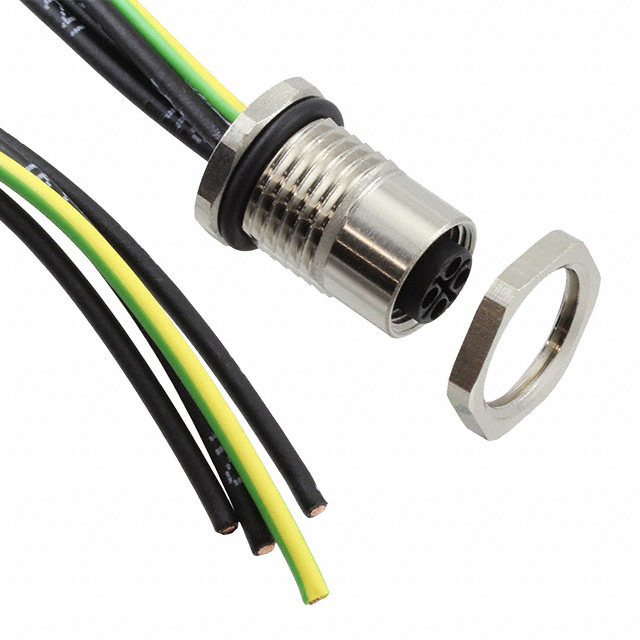

PHOENIX CONTACT 插接式连接器 1424133

1424133概述


    产品简介

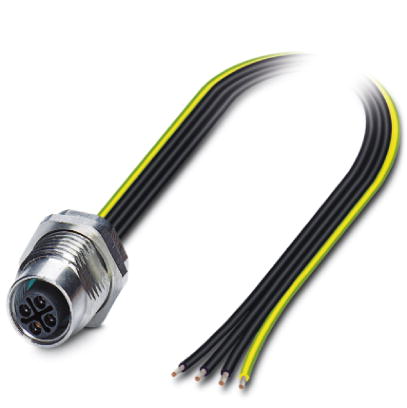

    针式插座 - SACC-DSI-M12FSS-4CON-M16/0,5PE
    针式插座是一种用于传输电力的电子元件,广泛应用于各种工业设备中。本产品属于电源类型的针式插座,设计用于紧凑型设备。它的主要功能是在有限的空间内实现高效的电力传输,具有优异的防护能力和可靠性。
    主要特点
    - 适用于紧凑型设备,在有限空间内传输高功率。
    - 配备防插错S编码,避免误插。
    - 预装的李兹线便于即插即用。
    - 支持根据需求定制组装和线缆长度。
    - 密封设计确保最佳密封性。
    应用领域
    该产品适用于各种需要高效电力传输的紧凑型设备,如自动化控制系统、工业机器人、传感器及控制面板等。

    技术参数


    - 电缆长度: 0.5米
    - 额定电压: 630V
    - 额定电流: 12A(在40°C时)
    - 位数: 4
    - 防插错编码: S电源
    - 绝缘电阻: ≥ 100 MΩ
    - 插拔周期: > 100次
    - 安装类型: 板后安装(M16 x 1.5)
    - 连接方式: 单线
    - 环境温度(运行):
    - 针式/孔式: -25°C ... 85°C
    - 电缆(固定式安装): -40°C ... 105°C
    - 电缆(活动式安装): -20°C ... 105°C
    - 保护等级: IP67

    产品特点和优势


    1. 紧凑设计:在狭小空间内仍能传输极高的功率。
    2. 防插错编码:防止错误接插,增加安全性。
    3. 定制化选项:允许客户根据具体需求定制组装和线缆长度。
    4. 密封设计:提升密封性能,保证使用可靠性。
    5. 高传输安全:通过屏蔽连接实现更佳的电磁兼容性,可选配EMC螺母增强防护。

    应用案例和使用建议


    该针式插座适用于自动化设备中,特别是在需要高密度安装和空间有限的应用场合。例如,机器人控制器、传感器、PLC控制柜等。使用建议包括:
    1. 保持清洁:确保连接器接口清洁,避免污染影响性能。
    2. 正确安装:确保连接器完全锁定,以达到规定的电气和机械参数。
    3. 使用合适的护盖:当连接器未锁定或存在污染风险时,使用保护等级大于IP54的护盖进行密封。

    兼容性和支持


    该产品兼容M12针式插头连接器IEC 61076-2-111标准,并且可通过选择相应的EMC螺母实现更好的电磁兼容性。厂商提供全面的技术支持和维护服务,包括在线文档和用户指南,以及在线技术支持平台。

    常见问题与解决方案


    1. 问题: 如何确保连接器的正确安装?
    - 解决方案: 检查连接器是否完全锁定,确认锁紧到位,同时确保使用了合适的工具(如扭矩扳手),设置扭矩范围为3Nm到4Nm。
    2. 问题: 连接器如何保持长期可靠性?
    - 解决方案: 定期检查连接器的密封性,确保没有污染物进入,必要时更换护盖,避免使用过程中受到污染。
    3. 问题: 如何处理高温环境下运行的连接器?
    - 解决方案: 在温度高于40°C的情况下,确保选择符合规定额定电流要求的连接器,以防止过热导致损坏。

    总结和推荐


    总体而言,SACC-DSI-M12FSS-4CON-M16/0,5PE针式插座具备强大的传输能力、优良的防插错机制以及优秀的密封性能,适用于多种工业应用场合。其独特的定制化选项使其在紧凑空间中依然表现出色。我们强烈推荐这款产品给需要高效、可靠电力传输的系统设计师和工程师们。
    本文档内容依据于Phoenix Contact的产品说明,更多详细信息请参阅官方网站。

1424133参数

参数
长*宽*高 500mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

1424133厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1424133数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1424133 1424133数据手册

1424133封装设计

查看详情并下载
Symbol
Footprint
3D Model
