1417408

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插芯模块,HC-M-02-CT-M-HV-16,
供应商型号: 651-1417408
供应商: Mouser
标准整包数: 1

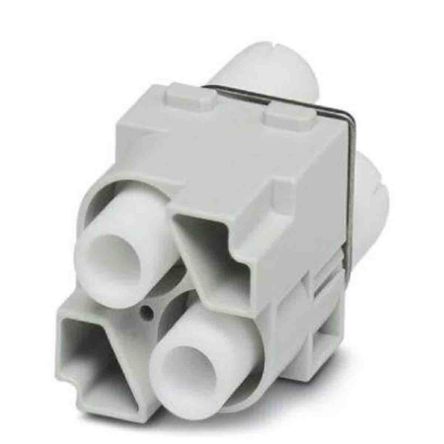

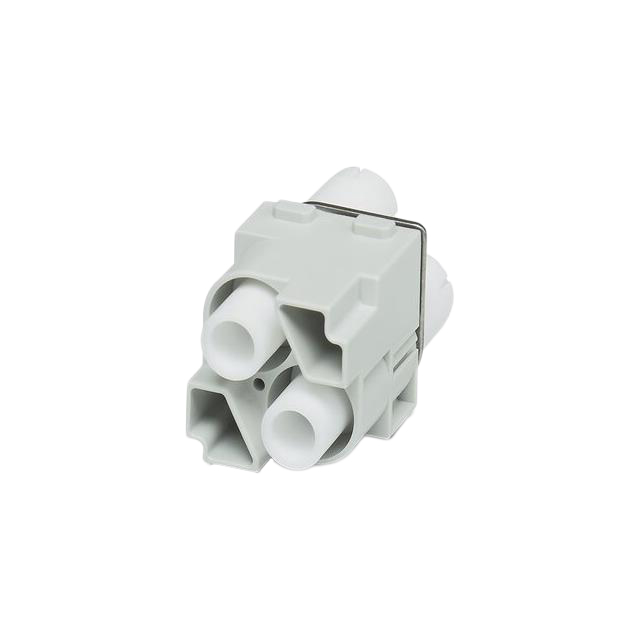

PHOENIX CONTACT 插接式连接器 1417408

1417408概述


    产品简介


    HC-M-02-CT-M-HV-16 接触插入模块 是一款专为高压应用设计的高性能接触模块。该模块适用于HEAVYCON系列,具有高度可靠性和优异的电气性能。主要应用于高电压系统,如铁路车辆、工业自动化设备及通信设施。其独特的设计使其能够在极端环境下保持稳定的性能表现。

    技术参数


    - 型号:HC-M-02-CT-M-HV-16
    - 产品类型:模块化接触插入模块
    - 系列:HC-M-HV
    - 额定电压:2900 V(导体-PE)/ 5000 V(导体-导体)
    - 额定电流:16 A
    - 机械寿命:≥ 500 次插拔
    - 连接方式:压接
    - 导线截面积:0.5 mm² 到 4 mm²
    - 尺寸:宽度 34.1 mm,高度 61.3 mm,长度 29.3 mm
    - 过电压类别:III
    - 污染等级:3
    - 耐热范围:-40 °C 至 125 °C
    - 插拔周期:≥ 500 次
    - 认证:UL 认证(E118976 和 E468743)、CSA 认证(13631)

    产品特点和优势


    HC-M-02-CT-M-HV-16 模块采用了高质量铜合金作为接触材料,确保了卓越的电气性能和长期稳定性。其表面材料可以选择银(Ag)或金(Au),以适应不同应用需求。模块的设计符合严格的环境保护标准,通过了UL和CSA认证,确保其在高电压和高污染环境下的可靠运行。此外,该模块还具备较高的防火等级(UL 94 V0),可以在各种恶劣条件下使用。

    应用案例和使用建议


    该接触模块广泛应用于铁路车辆和工业自动化设备。例如,在列车控制系统中,该模块可以用于连接高电压传感器和信号设备,确保系统的稳定运行。在使用时,需注意以下几点:
    1. 安装条件:必须安装在防护等级IP54及以上的外壳中。
    2. 操作条件:仅在无负载情况下操作。
    3. 连接步骤:
    - 剥离导线9.5 mm。
    - 使用压接工具进行压接。
    - 确保压接后的锁紧套与模块绝缘体一起锁定。

    兼容性和支持


    HC-M-02-CT-M-HV-16 模块与HEAVYCON系列的其他组件高度兼容,可方便地集成到现有系统中。厂商提供了全面的技术支持和售后服务,包括在线文档下载、产品培训和技术咨询等。

    常见问题与解决方案


    - 问题1:如何正确安装接触模块?
    解决方案:严格按照安装手册中的步骤进行,确保导线正确剥皮和压接,并在安装前检查导线截面积是否匹配。
    - 问题2:接触模块的耐热范围是多少?
    解决方案:接触模块的工作温度范围为-40°C至125°C,可在极端温度环境中稳定运行。
    - 问题3:如何判断模块是否损坏?
    解决方案:可以通过电阻测试来检测模块是否损坏,确保连接处的电阻值在正常范围内。

    总结和推荐


    总的来说,HC-M-02-CT-M-HV-16 接触插入模块是一款专为高电压应用设计的高品质产品。其卓越的电气性能、可靠的安全性和广泛的适用范围使其成为许多行业的理想选择。强烈推荐给需要高性能接触模块的应用场合,特别是在高电压和恶劣环境条件下。

1417408参数

参数
长*宽*高 29.3mm*34.1mm*61.3mm
安装方式 压入式
零件状态 在售
包装方式 散装

1417408厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1417408数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1417408 1417408数据手册

1417408封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 108.3564 ¥ 915.6116
5+ $ 104.7492 ¥ 885.1307
10+ $ 101.0124 ¥ 853.5548
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 915.61
直接购买
加入购物车
