1437465

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,设备连接器,板后安装,SACCBP-FSB-2CON-PG9/2,0-910SCO,Phoenix Contact 总线电缆, SACCBP系列, 2芯, M12
供应商型号: Q-1437465
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1437465

1437465概述

    产品技术手册:总线系统孔式插座



    产品简介




    基本介绍

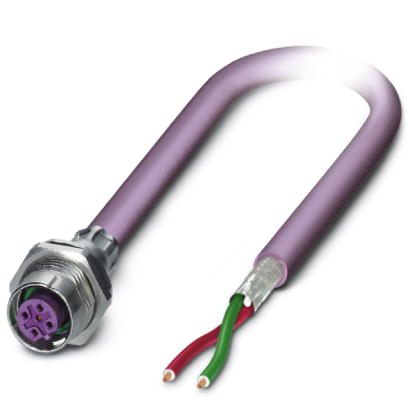

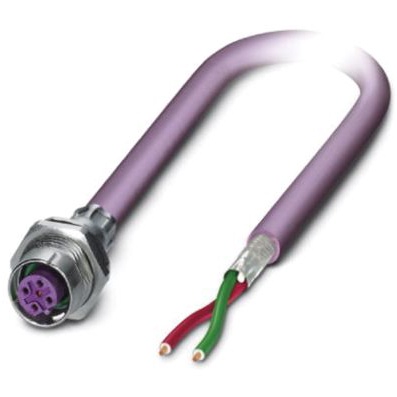

    本文档介绍的是由Phoenix Contact生产的总线系统孔式插座,型号为SACCBP-FSB-2CON-PG9/2,0-910SCO。该产品适用于PROFIBUS网络,具有双芯M12连接器接口,配备屏蔽功能,采用B编码。该插座支持便捷的板后/Pg9螺纹安装,并附带2米长的总线电缆,适用于多种工业应用场景。

    主要功能

    - 支持PROFIBUS通信协议
    - 提供屏蔽功能,以增强电磁干扰抵抗能力
    - 高可靠性连接,确保稳定的信号传输

    应用领域

    - 工业自动化
    - 机器人技术
    - 智能工厂及工业4.0项目


    技术参数




    尺寸

    - 电缆长度:2米

    环境条件

    - 运行环境温度:-25°C 到 85°C
    - 防护等级:IP67

    其他技术规格

    - 额定电压:60V
    - 额定电流:4A(40°C时)
    - 插拔周期:>100次
    - 绝缘电阻:≥100 MΩ
    - 波阻抗:150Ω ±10% (3 MHz ... 20 MHz)
    - 最小弯曲半径:固定式安装时为40mm,移动式安装时为65mm
    - 屏蔽率:85%

    电缆特性

    - 导线横截面:2 x 0.25mm²
    - 电缆容量:额定30pF/m
    - 衰减:≤0.049dB/m (16 MHz)

    标准和规范

    - UL AWM形式 21198 (80°C/300V)
    - M12针式插头连接器IEC 61076-2-101
    - 粘合性低


    产品特点和优势




    独特功能

    - 预装不同标准长度的电缆,可立即使用
    - 电缆连接器组装方式和长度可根据需要定制
    - 采用密封的电缆侧设计,提高密封紧密性
    - 额定电压高、电流大,传输稳定可靠

    优势

    - 极高的传输安全:至外壳的屏蔽连接,可选EMC螺母进一步增强电磁干扰抵抗能力
    - 多种安装方式适应性强,便于安装和维护
    - 高温工作环境适应能力强


    应用案例和使用建议




    使用场景

    - 在工业控制环境中,常用于连接PLC、传感器、执行器等设备,实现高效的信号传输。
    - 由于其高传输安全性和耐用性,尤其适合于苛刻环境下的工业现场。

    使用建议

    - 确保连接器正确锁定,避免在没有保护盖的情况下暴露在外,特别是环境温度高于40°C时。
    - 定期检查电缆和连接器的物理完整性,及时更换损坏部分。
    - 选择适当的安装位置,避免过度弯曲导致损坏。


    兼容性和支持




    兼容性

    - 与各种常见的PROFIBUS网络设备兼容。
    - 配备的M12连接器可与其他M12标准设备互换使用。

    厂商支持

    - Phoenix Contact提供详细的用户手册和在线技术支持。
    - 如需更多资料或遇到问题,可通过官网联系厂商获得帮助。


    常见问题与解决方案




    问题1:连接器未锁定或受到污染。

    解决方案:

    - 确保连接器完全锁定,如若未锁,则用保护等级大于IP54的盖子密封连接器。

    问题2:电缆损坏或断裂。

    解决方案:

    - 更换新的电缆,并确保电缆长度和连接方式与原配置一致。

    问题3:传输不稳定。

    解决方案:

    - 检查屏蔽是否正常,确认连接点未受污染,必要时增加外部屏蔽措施。


    总结和推荐




    产品综合评估

    - SACCBP-FSB-2CON-PG9/2,0-910SCO以其卓越的电气特性和坚固的设计,提供了出色的信号传输稳定性和耐用性。预装电缆的设计极大地方便了安装调试过程。

    推荐

    - 强烈推荐在工业自动化、机器人技术等领域使用此款总线系统孔式插座。其优异的性能和广泛的适用性使其成为众多应用场景的理想选择。

1437465参数

参数
6.56' (2.00m)
安装方式 面板安装
零件状态 在售
包装方式 散装

1437465厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1437465数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1437465 1437465数据手册

1437465封装设计

查看详情并下载
Symbol
Footprint
