1419661

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,设备连接器,板后安装,SACC-DSI-M12MSB-5CON-M16/0,5,
供应商型号: Q-1419661
供应商: 期货订购
标准整包数: 1

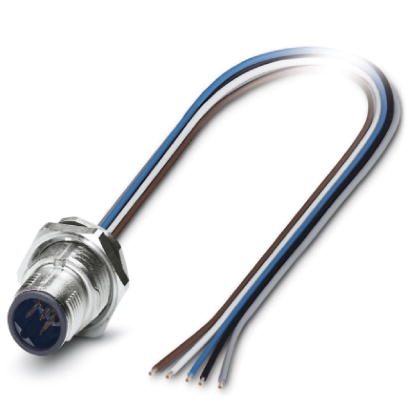

PHOENIX CONTACT 插接式连接器 1419661

1419661概述

    # Phoenix Contact SACC-DSI-M12MSB-5CON-M16/0,5 技术手册

    产品简介


    Phoenix Contact的SACC-DSI-M12MSB-5CON-M16/0,5是一种高度可靠的传感器/执行器连接器,适用于工业自动化和控制系统。该产品为五芯M12 SPEEDCON连接器,采用B编码设计,具备优异的机械和电气性能。它通过板后安装(M16 x 1.5螺纹)的方式,配有一根长度为0.5米的预制TPE绞合线,便于在各种复杂环境中部署。
    主要功能
    - 传感器/执行器通信
    - 数据传输
    - 功率传输
    应用领域
    - 工业自动化系统
    - 机器人控制
    - 自动化生产线

    技术参数


    尺寸与电缆
    - 电缆长度: 0.5米
    - 电缆类型: 预制TPE绞合线
    - 导线横截面: 0.34 mm²
    - 导线颜色: 黑色、棕色、蓝色、白色、灰色
    电气特性
    - 额定电压: 60 V
    - 额定电流: 4 A(40°C时)
    - 额定电涌电压: 1.5 kV
    - 位数: 5
    - 防插错编码: B - 反向
    - 插/拔周期: > 100次
    - 扭矩: 3 Nm ... 4 Nm (安装侧)
    - 绝缘电阻: ≥ 100 MΩ
    环境条件
    - 环境温度(运行): -25°C ... 85°C (针式/孔式)
    - 保护等级: IP67
    其他特性
    - 材料接触表面: Au
    - 阻燃等级: UL 94 V0
    - 污染等级: 3
    - 电涌电压类别: II

    产品特点和优势


    独特功能
    - 预装李兹线: 使得产品能够立即投入使用。
    - 定制性: 连接器和绞线长度可根据需求进行定制。
    - 密封设计: 提供最佳密封性,防止液体或灰尘进入。
    市场竞争力
    - 高传输安全: 通过外壳屏蔽连接和可选的EMC螺母提供高传输安全性。
    - SPEEDCON速连技术: 可以显著减少接线时间和操作难度。

    应用案例和使用建议


    实际使用场景
    SACC-DSI-M12MSB-5CON-M16/0,5通常应用于工业自动化系统的传感器和执行器之间,例如机器人控制器和电动机之间的连接。由于其高可靠性和抗干扰能力,非常适合于工业环境中需要长时间稳定工作的场合。
    使用建议
    - 在使用过程中,确保连接器已正确锁定并安装,以达到规定的电气和机械参数。
    - 为确保良好的密封效果,使用保护盖(如PROT-M12 FS或PROT-M12 FS-M)覆盖未使用的连接位。
    - 定期检查电缆的固定情况,避免因移动造成的损坏。

    兼容性和支持


    兼容性
    - 与各种标准M12针式插头连接器兼容,包括符合IEC 61076-2-101规范的插头。
    - 可与不同品牌和类型的传感器和执行器设备配合使用。
    支持和维护
    - 出厂前已经完成所有必要的测试和验证。
    - 提供详细的用户手册和在线技术支持。
    - 对于常见问题,可通过访问下载区内的“制造商声明”获取更多资料。

    常见问题与解决方案


    问题1: 连接器如何锁定?
    解决方法: 确认连接器已经正确插入,并用手拧紧或使用专用工具锁定。
    问题2: 如何处理环境温度问题?
    解决方法: 严格按照规定的环境温度范围使用,若超出范围,建议采取适当的防护措施。
    问题3: 如何进行维护?
    解决方法: 定期清洁连接器接口,并检查电缆的磨损情况。必要时更换新的电缆或连接器。

    总结和推荐


    综合评估
    SACC-DSI-M12MSB-5CON-M16/0,5凭借其出色的传输安全、便捷的操作以及坚固耐用的构造,在工业自动化领域具有广泛的应用前景。其强大的密封性和高可靠性使其成为高端工业应用的理想选择。
    推荐
    鉴于其在各类工业应用中的卓越表现和广泛的兼容性,强烈推荐Phoenix Contact的SACC-DSI-M12MSB-5CON-M16/0,5连接器作为传感器和执行器之间的重要接口组件。

1419661参数

参数
长*宽*高 500mm(长度)
零件状态 在售
包装方式 散装

1419661厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1419661数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1419661 1419661数据手册
