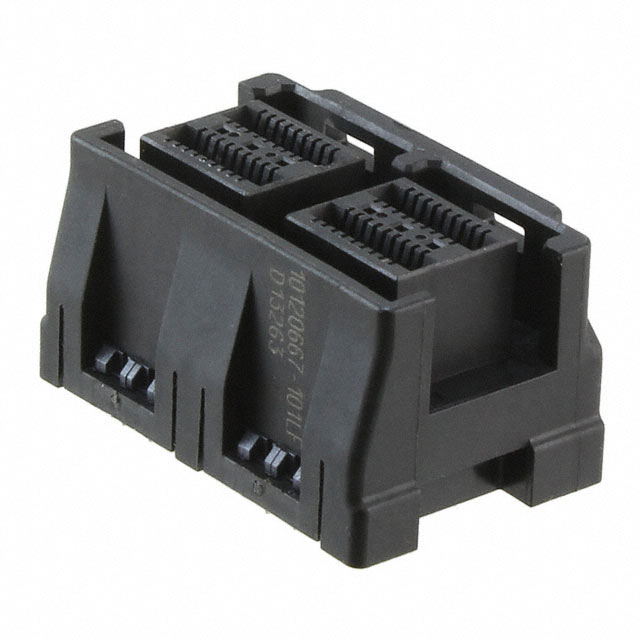

10120667-101LF

产品分类: 插接式连接器
厂牌: AMPHENOL
产品描述: Conn SAS HDR 72 POS Press Fit ST Thru-Hole 1 Port
供应商型号: 10120667-101LF
供应商: 云汉优选
标准整包数: 560
AMPHENOL 插接式连接器 10120667-101LF

10120667-101LF概述

    Mini-SAS HD 垂直装配组件技术手册

    产品简介


    Mini-SAS HD 垂直装配组件(产品编号:10120667)是一款专门设计用于满足行业标准 SFF-8643 的高性能连接器。该组件主要用于高速数据传输,广泛应用于数据中心、服务器、存储系统及其它需要高密度互连的应用场景。通过提供强大的电气性能和坚固的机械结构,Mini-SAS HD 垂直装配组件能够确保稳定的信号传输和良好的机械稳定性。

    技术参数


    - 材料:
    - 连接器外壳:高温热塑塑料,玻璃填充,UL 94V-0 级别。
    - 端子:铜合金。
    - 表面处理:
    - 接触区域:0.76μm 金层覆盖在至少 2.54μm 镍基底层上,配以 PAO 润滑剂。
    - 尾部区域:
    - 选项 1:0.76μm 至 1.52μm 锡铅(90/10)覆盖在至少 2.54μm 镍基底层上。
    - 选项 2:0.76μm 至 1.52μm 锡(无铅)覆盖在至少 2.54μm 镍基底层上。
    - 产品规格:
    - 产品规格:GS-12-650
    - 应用规范:GS-20-0356
    - 包装规范:GS-14-1490
    - 安装硬件:
    - 选项 1:M2 x 0.91 自攻螺钉
    - 选项 2:M2 x 0.80 自攻螺钉
    - 安装螺丝长度:PCB 厚度 + (2.5 ± 0.35) mm
    - 推荐钻孔尺寸:
    - 完成孔径:推荐钻孔尺寸为 φ0.37,使用 #77 钻头。
    - 圆环区域:建议孔周围圆环区域为 φ0.73。
    - 最小间距:14.00mm
    - 最小 PCB 厚度:1.57mm

    产品特点和优势


    Mini-SAS HD 垂直装配组件具备多种显著优势:
    - 高密度设计:支持每英寸多个插针,满足高密度互连需求。
    - 高可靠性:采用优质材料,提供出色的电气性能和机械强度。
    - 环境适应性强:可在各种恶劣环境下保持稳定工作。
    - 易于安装:多样化的安装选项使得安装过程更为简便。

    应用案例和使用建议


    应用场景:
    - 数据中心内部互连
    - 服务器间的高速通信
    - 存储系统的高效数据传输
    使用建议:
    - 在安装过程中,务必按照推荐钻孔尺寸进行操作,确保连接器与 PCB 的良好结合。
    - 确保电路板厚度符合要求,避免因厚度不足导致的不稳定。
    - 使用自攻螺钉固定连接器时,注意螺丝长度以保证机械稳定性。

    兼容性和支持


    该产品完全符合行业标准 SFF-8643,确保与其他相关设备的无缝兼容。FCI 提供详尽的技术支持,包括安装指南、维护手册和故障排查文档,帮助客户快速解决问题并提升产品使用效率。

    常见问题与解决方案


    1. 问题:连接器无法正常安装。
    - 解决方法:检查钻孔尺寸是否符合推荐值,确认螺丝长度是否合适。

    2. 问题:信号传输质量不佳。
    - 解决方法:检查 PCB 厚度是否达到最低要求,重新安装连接器以确保接触良好。

    总结和推荐


    Mini-SAS HD 垂直装配组件以其卓越的电气性能和坚固耐用的机械结构,成为数据中心和服务器环境中不可或缺的连接解决方案。无论是在数据传输速度还是长期可靠性方面,该组件都表现出色,完全可以满足严苛的应用需求。强烈推荐该产品给需要高性能连接器解决方案的用户。

10120667-101LF参数

参数
长*宽*高 27.46mm(长度)*16.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
