1405866

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,设备连接器,板后安装,VS-M12FSBP-OE-93E-LI/2,0,
供应商型号: 651-1405866
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1405866

1405866概述

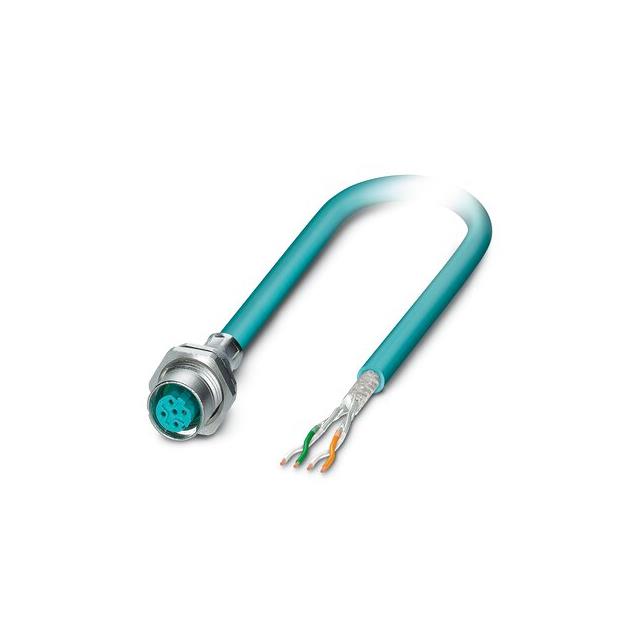

    预制以太网电缆 VS-M12FSBP-OE-93E-LI/2,0 技术手册



    1. 产品简介



    产品名称: 预制以太网电缆
    产品型号: VS-M12FSBP-OE-93E-LI/2,0
    厂商: Phoenix Contact
    产品类型: 网络电缆
    主要功能: 提供稳定的以太网数据传输通道
    应用领域: 工业自动化、楼宇自动化、过程控制、机器人技术等


    2. 技术参数



    - 尺寸
    - 电缆长度:2米
    - 最小弯曲半径:固定安装4 x D,活动安装8 x D
    - 环境条件
    - 工作温度范围:
    - 针式/孔式:-40 °C ... 70 °C
    - 电缆,活动式安装:-50 °C ... 70 °C
    - 电缆,固定式安装:-20 °C ... 60 °C
    - 电气特性
    - 信号类型/分类:Ethernet CAT5 (IEC 11801),100 Mbps
    - 电缆结构:2x2xAWG26/7;SF/UTP
    - 导线横截面:2x 2x 0.14 mm²
    - 波阻抗:100 Ω ±5 Ω (100 MHz)
    - 衰减:最高32 dB (100 MHz)
    - 近端串扰衰减 (NEXT):最高65.3 dB (1 MHz)
    - 回波损耗 (RL):最高25 dB (100 MHz)


    3. 产品特点和优势



    - 预制电缆: 不同标准长度的电缆,可以立即使用,减少安装时间和成本。
    - 连接器定制: 连接器的组装方式和电缆长度可以根据需求进行定制。
    - 防护性能: 电缆两侧均密封,确保最高的密封性,适应工业环境中的各种恶劣条件。
    - 高传输安全性: 屏蔽连接采用可选的EMC螺母,提高电磁兼容性,增强数据传输的安全性。


    4. 应用案例和使用建议



    应用案例:
    - 在工业自动化领域,用于机器间的通信和数据传输。
    - 在楼宇自动化系统中,用于传感器与控制器之间的数据交换。
    - 在过程控制系统中,实现远程监控和控制。

    使用建议:
    - 在安装时务必确保连接器已正确锁定并安装好,以达到规定的电气和机械参数。
    - 在环境温度变化较大的场合,考虑使用具有更大温度范围的电缆。


    5. 兼容性和支持



    - 兼容性: 与标准M12连接器完全兼容,可与多种工业设备配合使用。
    - 支持和服务: Phoenix Contact提供全面的技术支持和售后服务,包括安装指导、故障排除和产品升级服务。


    6. 常见问题与解决方案



    - 问题1: 电缆传输不稳定。
    - 解决方案: 检查连接器是否正确锁定,确保屏蔽连接有效。
    - 问题2: 环境温度过高导致电缆损坏。
    - 解决方案: 使用适合高温环境的电缆,注意保持良好的通风散热条件。
    - 问题3: 数据传输速率下降。
    - 解决方案: 检查电缆是否受到电磁干扰,考虑增加屏蔽效果或选用更高规格的电缆。


    7. 总结和推荐



    综合评估:
    - 该预制以太网电缆具有出色的稳定性和可靠性,适用于各种工业应用场景。
    - 具有灵活的定制能力和优秀的防护性能,能够满足工业环境中各种严苛的需求。
    - 出色的传输特性和电磁兼容性使其在数据传输方面表现出色。

    推荐意见:
    - 强烈推荐该产品应用于需要稳定数据传输和优良防护性能的工业自动化系统中。
    - 针对特定的应用场景,可根据需求选择更合适的电缆长度和防护等级。

1405866参数

参数
6.56' (2.00m)
零件状态 在售
包装方式 散装

1405866厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1405866数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1405866 1405866数据手册

1405866封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 78.067 ¥ 659.6662
5+ $ 74.0988 ¥ 626.1349
10+ $ 71.4528 ¥ 603.7762
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 659.66
