UPT-08-03.0-01-L-V

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Samtec 3.81间距8排排母, UPT系列, 垂直
供应商型号: SR-UPT-08-03.0-01-L-V
供应商: 海外现货
标准整包数: 1

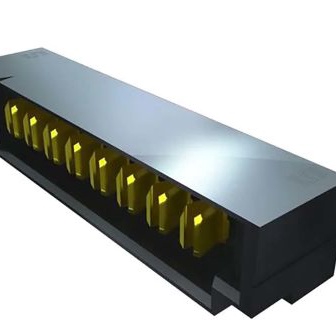

SAMTEC 刀片式电源连接器 UPT-08-03.0-01-L-V

UPT-08-03.0-01-L-V概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的是Samtec公司生产的UPT系列电子元器件。UPT系列是一种高可靠性的板对板连接器,主要用于高速信号传输和电源分配。这种连接器具备垂直和压接式尾部选项,适用于多种电子设备,如通信设备、计算机系统、工业自动化设备和消费电子产品等。

    2. 技术参数


    | 参数 | 规格 |

    | 尾部长度 | -01: 1.57 mm [0.062 in] |
    -02: 2.36 mm [0.093 in] |
    -03: 1.57 mm [0.062 in] 和以上 |
    | 高度 | 3.00 mm |
    | 岗位数量 | -02: 2 岗位 |
    -04: 4 岗位 |
    -06: 6 岗位 |
    -08: 8 岗位 |
    | 插针材料 | BeCu(铍铜) |
    | 锁扣材料 | 磷青铜 |
    | 镀层 | -L: 接触区域选择性金,哑光锡涂层尾部 |
    -T: 哑光锡接触和尾部涂层 |
    | 包装方式 | 盘带包装 |
    | 使用工具 | 需要专用工具联系IPG |
    | 最小推力 | 4.45 N [1.0 lb] |
    | 最大弯曲 | 0.15 mm [0.006 in] |
    | 最小拉出力 | 2.23 N [0.5 lb] |

    3. 产品特点和优势


    UPT系列连接器具有高度可靠的设计,可确保在各种环境中稳定运行。它们具备出色的电气性能和机械强度,能够承受高频率的振动和冲击。此外,这些连接器还采用了先进的材料和技术,能够在长时间使用后保持稳定的性能。独特的锁扣设计提供了额外的安全保障,防止意外断开。

    4. 应用案例和使用建议


    UPT系列连接器常用于高速数据传输和电力传输的应用场合。例如,在服务器机柜中,可以使用UPT系列连接器实现不同电路板之间的高效连接。在自动化设备中,这些连接器可用于连接控制板和传感器模块。
    使用建议:安装时应确保连接器的正确插入方向,并严格按照制造商的指示进行操作。为了延长连接器的使用寿命,建议在使用过程中定期检查连接器的状态并进行必要的维护。

    5. 兼容性和支持


    UPT系列连接器与其他标准尺寸和类型的电路板兼容,方便集成到现有的电子设备中。Samtec公司为用户提供全面的技术支持和售后服务,包括详细的技术文档、安装指南和故障排除方案。

    6. 常见问题与解决方案


    1. 问题:连接器在安装后无法锁定。
    解决方案:检查锁扣是否已正确安装,并确保连接器完全插入到位。
    2. 问题:连接器在高压测试时出现异常。
    解决方案:检查是否有明显的物理损伤或错误的安装方法,并重新按照正确的步骤进行安装。
    3. 问题:连接器在正常使用中频繁发生故障。
    解决方案:确认是否使用了正确的安装工具,并且是否遵循了推荐的操作程序。如有需要,联系制造商获取技术支持。

    7. 总结和推荐


    综上所述,UPT系列连接器以其卓越的性能、可靠的设计和广泛的适用范围,在电子元器件市场中占据了一席之地。对于需要高性能连接解决方案的应用场合,我们强烈推荐使用UPT系列连接器。
