首页  >  产品百科  >  UMPT-05-01.5-G-VT-SM-WT-K

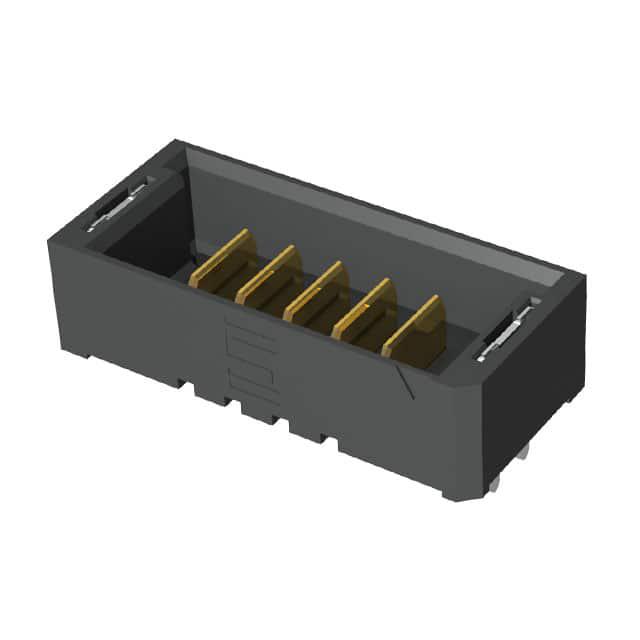

UMPT-05-01.5-G-VT-SM-WT-K

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Samtec 2.0mm间距5p单排排针 板对板连接器, UMPT系列, 直角, 通孔安装
供应商型号: 1872163
供应商: 海外现货
标准整包数: 1

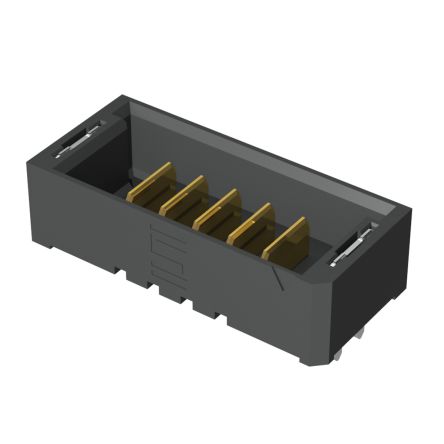

SAMTEC 刀片式电源连接器 UMPT-05-01.5-G-VT-SM-WT-K

UMPT-05-01.5-G-VT-SM-WT-K概述

    Ultra Micro Power Terminal (UMPT) 技术手册

    产品简介


    Ultra Micro Power Terminal (UMPT) 是一种先进的电源连接器,专门设计用于微型化电子设备。UMPT 主要应用于便携式电子设备、移动通信设备和物联网(IoT)设备等需要高密度、小体积连接解决方案的场合。UMPT 具备卓越的电气性能和可靠性,是现代电子设备不可或缺的一部分。

    技术参数


    - 尺寸规格:
    - "A": 2.00mm (.079英寸)
    - "B": 7.60mm (.299英寸)
    - "C": 0.35mm (.014英寸)
    - "D": 0.25mm (.010英寸)
    - "E": 2.00mm (.079英寸)
    - "F": 0.25mm (.010英寸)
    - "G": 0.70mm (.028英寸)
    - "L": 2.35mm (.093英寸)

    - 电气特性:
    - 额定电流:高达 5A
    - 额定电压:最高 50V
    - 接触电阻:小于 5mΩ
    - 绝缘电阻:大于 1000MΩ

    - 工作环境:
    - 工作温度范围:-40°C 至 +105°C
    - 湿度范围:0% 至 95% RH
    - 其他特性:
    - 焊接尾部选项:通过孔焊接 (WT) 或表面安装焊接 (WS)
    - 引脚样式:镀锡 (T)、选择性金镀 (G) 和选择性金镀结合镀锡 (L)
    - 插拔次数:500 次以上
    - 尺寸精度:±0.1mm

    产品特点和优势


    UMPT 的主要特点是其紧凑的设计和高可靠性。具体优势如下:
    - 高电流承载能力:UMPT 可以承受高达 5A 的电流,适用于各种电源连接需求。
    - 高可靠性:接触电阻低且绝缘电阻高,确保长期稳定运行。
    - 多种安装方式:通过孔焊接和表面安装两种方式,方便灵活的装配。
    - 环保材料:采用无铅焊接工艺,符合环保要求。
    - 广泛适用性:适用于各种便携式设备和小型电子模块,具有广泛的市场应用前景。

    应用案例和使用建议


    - 便携式医疗设备:UMPT 可用于连接电池和电源管理模块,保证设备的小型化和便携性。
    - 智能手机:作为充电接口或SIM卡槽连接器,满足对小型化和高可靠性的要求。
    - 可穿戴设备:如智能手表、健康监测设备等,UMPT 可实现高效的能源管理和信号传输。
    使用建议:
    - 在安装过程中,确保焊接尾部正确插入并通过孔焊接,以获得最佳电气连接。
    - 在高温和高湿度环境下使用时,定期检查并清洁连接器,以防止灰尘和湿气积累导致的接触不良。

    兼容性和支持


    UMPT 兼容市面上大多数标准 PCB 板材,且可通过表面安装或通过孔焊接方式进行安装。Samtec 公司提供全面的技术支持,包括详细的安装指南、测试报告及售后技术支持,确保客户能够顺利集成并使用 UMPT。

    常见问题与解决方案


    1. 问题:连接器接触电阻过高
    - 解决方案:检查焊接尾部是否正确安装,并确保焊点无虚焊或松动现象。
    2. 问题:连接器在高温环境下工作异常
    - 解决方案:确认连接器的工作温度范围,并在必要时采取散热措施,确保设备正常运行。
    3. 问题:连接器在长时间使用后出现接触不良
    - 解决方案:定期清理连接器的触点区域,去除积尘和腐蚀物,恢复良好的电气性能。

    总结和推荐


    综上所述,UMPT 作为一种高性能的微型电源连接器,具备出色的电气特性和可靠的连接稳定性。其在多种应用领域的广泛适用性和高效能表现使其在市场上具有很高的竞争力。对于追求小型化、高可靠性的电子设备制造商而言,UMPT 是一个非常值得推荐的产品选择。
    请注意,本手册中涉及的所有信息均为 Samtec, Inc. 的商业机密,仅供授权人员参考和使用。未经授权,不得以任何形式复制或披露。

UMPT-05-01.5-G-VT-SM-WT-K参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UMPT-05-01.5-G-VT-SM-WT-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UMPT-05-01.5-G-VT-SM-WT-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UMPT-05-01.5-G-VT-SM-WT-K UMPT-05-01.5-G-VT-SM-WT-K数据手册

UMPT-05-01.5-G-VT-SM-WT-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 57.5735
10+ ¥ 42.8821
25+ ¥ 40.6823
100+ ¥ 39.8325
250+ ¥ 38.9721
库存: 0
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
