1720430205

产品分类: 刀片式电源连接器
厂牌: MOLEX
产品描述: Conn Wire to Board HDR 2 POS 7.49mm Solder RA Thru-Hole 2 Terminal 1 Port
供应商型号: Q-1720430205
供应商: 期货订购
标准整包数: 525

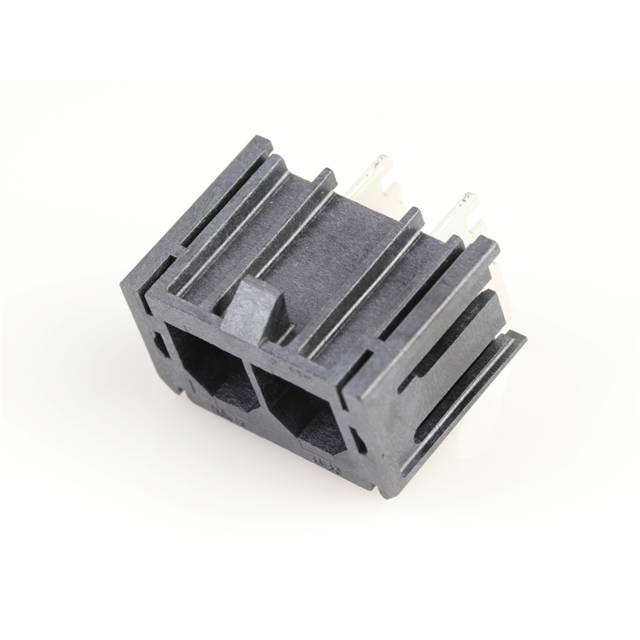

MOLEX 刀片式电源连接器 1720430205

1720430205概述

    Super Sabre Power Connector System 技术手册

    1. 产品简介


    Super Sabre Power Connector System 是一款高性能的电源连接系统,专为高电流和高电压应用设计。它具备卓越的电气特性和机械特性,能够满足广泛的应用需求,特别是在家用电器、电信网络设备、商用车辆、医疗设备和工业控制等领域。

    2. 技术参数


    Super Sabre Power Connector System 的关键技术和性能参数如下:
    - 额定电压(最大): 600V
    - 额定电流(最大): 34.0A
    - 接触电阻: ≤5 毫欧姆
    - 介电强度: 5000V
    - 绝缘电阻: ≥1000 兆欧
    - 耐温范围: -40°C 至 +125°C(符合 USCAR-2 级别 3 标准)
    - 接触插入力: ≤6.0N
    - 接触保持力: ≥67.0N(带 TPA 时为 125.0N)
    - 耐久性: ≥25 周期

    3. 产品特点和优势


    Super Sabre Power Connector System 具备以下显著特点和优势:
    - 高可靠性连接: 采用四点独立电气接触设计,提供冗余的二次电流路径,确保长期性能和可靠性。
    - 高性价比: 使用银镀层高导电率合金端子,相比金镀层终端更具成本效益。
    - 低振动环境下安全稳定: 正极锁紧和终端位置保证(TPA)功能,防止插头或接头在高振动环境中脱出。
    - 兼容多种焊接工艺: 适用于无铅波峰焊和回流焊工艺,确保高效安装。
    - 安全认证: 符合 UL1977 和 UL60950 指针测试标准,适用于多种消费类应用。

    4. 应用案例和使用建议


    Super Sabre Power Connector System 在多个领域均有广泛应用:
    - 家用电器: 如炉灶、冰箱、洗衣机、吸尘器、空调等。
    - 电信网络: 包括交换机、服务器、基站、电源供应器及风扇/风箱支架。
    - 商用车辆: 适用于各种运输工具中的电力连接需求。
    - 医疗设备: 如患者监护仪、诊断成像设备和治疗装置。
    - 工业设备: 特别适用于 100 至 600W 的电力设备。
    使用建议:
    - 在高振动环境下安装时,务必使用 TPA 特性来防止终端松动。
    - 确保正确选择适合电缆直径的终端型号以优化性能。
    - 在进行焊接操作前,确保电缆剥皮长度和终端预压匹配,以避免虚焊或损坏。

    5. 兼容性和支持


    Super Sabre Power Connector System 可与同系列的插头和接头匹配,包括垂直 PCB 头、直角 PCB 头、公端子、母端子、接头壳体和插头壳体。制造商提供了详细的安装指南和支持文档,帮助用户轻松实现正确安装和维护。

    6. 常见问题与解决方案


    - 问题: 插入力过大。
    - 解决方案: 检查电缆剥皮长度是否符合规范,确认端子预压是否恰当。

    - 问题: 接触电阻过高。
    - 解决方案: 确保接触面清洁无污染,重新预压端子以增强接触性能。

    - 问题: 终端出现松动。
    - 解决方案: 使用 TPA 特性确保终端固定牢固,避免振动导致的松动。

    7. 总结和推荐


    综上所述,Super Sabre Power Connector System 凭借其出色的电气性能、耐用性和安全性,在多种应用场景中表现出色。它的设计确保了高可靠性、低成本和广泛的兼容性,使其成为市场上极具竞争力的产品之一。强烈推荐此产品用于需要高电流和高电压传输的场合。

1720430205参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

1720430205厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1720430205数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 MOLEX 1720430205 1720430205数据手册

1720430205封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
525+ ¥ 5.3335
库存: 52500
起订量: 525 增量: 525
交货地:
最小起订量为:525
合计: ¥ 2800.08
