1345

产品分类: 刀片式电源连接器
厂牌: ANDERSON POWER
产品描述: Conn Power M 1 POS Crimp ST Cable Mount 1 Terminal 1 Port
供应商型号: ET-2949195
供应商: 海外现货
标准整包数: 1

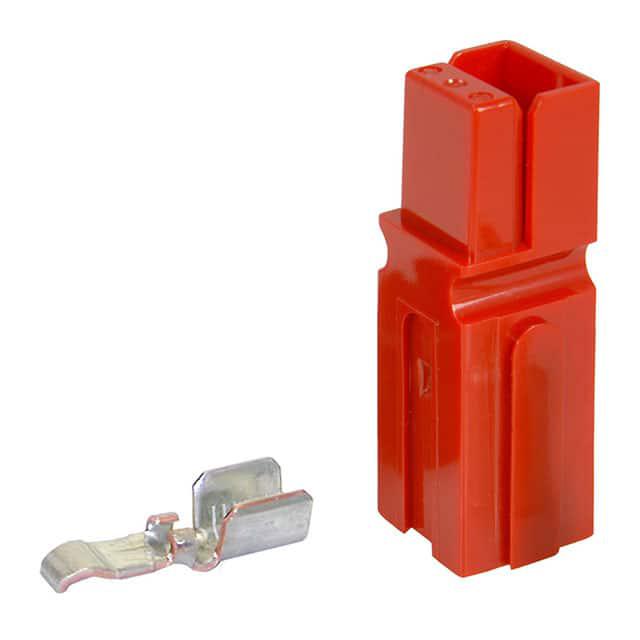

ANDERSON POWER 刀片式电源连接器 1345

1345概述

    Powerpole® PP180 连接器技术手册

    产品简介


    Powerpole® PP180 连接器是 Powerpole® 系列连接器中的旗舰产品,适用于需要高电流传输的应用。其设计旨在适应最大为 3/0 (70 mm²) 的电线,并能处理高达 350 安培的电流。此外,还提供母线接触点用于电源输入和引出,使得该连接器在大功率应用中尤为有用。

    技术参数


    - 电流额定值: 直流/交流 350 安培
    - 电压额定值: 直流/交流 500 伏特(稳态操作)
    - 分断能力: 180 安培/10 次循环
    - 温度范围: -20°C 至 105°C(-4°F 至 221°F)
    - 接触系列: 1382G2
    - 机械强度: 按照 IEC 60512-5 标准进行跌落测试,重复跌落 8 次
    - 防电击等级: IEC 60529 - IP20(插合状态)

    产品特点和优势


    - 低电阻银镀铜接触点: 支持最高 350 安培电流
    - UL 认证热插拔: 最高 75 安培,适用于电池等应用,需中断电路时特别有用
    - 母线接触点兼容标准外壳: 实现快速插拔,适用于母线电源分配系统
    - 颜色编码外壳: 减少用户混淆,避免跨接电路的风险

    应用案例和使用建议


    - 典型应用: 大功率电池管理系统、电动汽车充电站、数据中心等
    - 使用建议: 为了实现最佳电气性能和耐久性,建议使用 APP® 推荐的工具进行压接。此外,在高温环境下应降低电流负载以保证安全运行

    兼容性和支持


    - 兼容性: Powerpole® PP180 与同一系列的其他型号兼容
    - 支持: 厂商提供详细的安装指南和技术支持,建议在使用前详细阅读手册并遵循指南进行操作

    常见问题与解决方案


    - Q1: 为何电流负载会随着温度升高而降低?
    - A1: 因为温度升高会导致接触点电阻增加,从而影响载流能力。根据 IEC 60512-5 测试结果,温度上升会导致电流额定值下降
    - Q2: 如何确保连接器的密封性?
    - A2: 使用配套的密封圈或防水胶带,并定期检查连接部位是否有损坏

    总结和推荐


    Powerpole® PP180 连接器凭借其高电流处理能力和出色的安全性能,成为高功率应用的理想选择。其坚固的设计和易于安装的特点使其在市场上具有较强的竞争力。强烈推荐给需要可靠电力连接解决方案的专业用户和企业。
    通过本文档的详细介绍,您应该已经对 Powerpole® PP180 连接器有了全面的了解。希望这些信息能够帮助您做出明智的选择,并为您的应用带来卓越的性能表现。

1345参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

1345厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

1345数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 刀片式电源连接器 ANDERSON POWER 1345 1345数据手册

1345封装设计

查看详情并下载
Symbol
Footprint
3D Model
