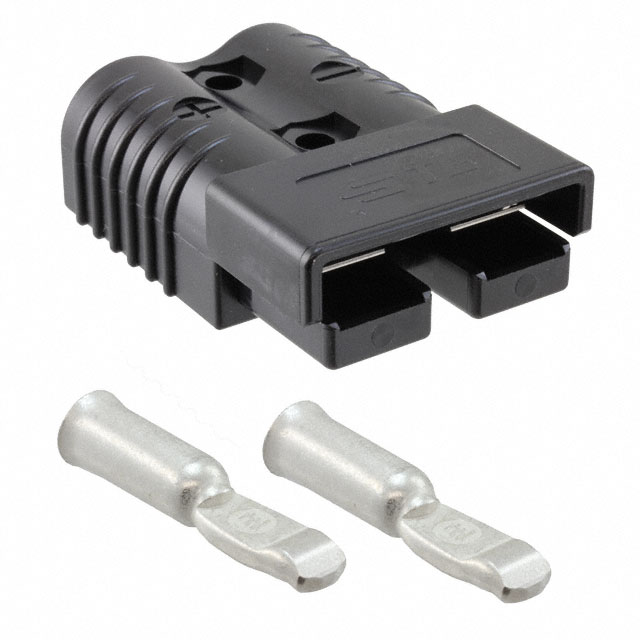

1604042-6

产品分类: 刀片式电源连接器
厂牌: TE CONNECTIVITY
产品描述: KIT 175A 1/0 AWG BLACK
供应商型号: A116445-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 刀片式电源连接器 1604042-6

1604042-6概述


    产品简介




    本文将详细介绍一种适用于高功率应用的矩形电源连接器——型号为1604042-6的插头/插座组件。该产品属于AMP Power系列-175,设计用于线对线连接,具有两个位置,中心间距为19.06毫米(0.75英寸)。该连接器主要用于电力传输,广泛应用于工业自动化、电动车辆、电力系统等领域。


    技术参数




    - 中心间距(Pitch): 19.06 mm(0.75 in)
    - 位置数: 2
    - 连接系统: 线对线
    - 连接器与外壳类型: 插头/插座
    - 接触材质: 银
    - 接触面积镀层厚度: 1.27 µm(50 µin)
    - 工作电压: 600 VDC
    - 最大电流承载能力: 175 A
    - 操作温度范围: -20°C至105°C(-4°F至221°F)
    - 阻燃等级: UL 94V-0
    - 防爆等级: 无
    - 尺寸:
    - 连接器高度: 25.4 mm(1 in)
    - 产品宽度: 53.5 mm(2.11 in)
    - 产品长度: 78.2 mm(3.08 in)
    - 包装方式: 盒装


    产品特点和优势




    该型号连接器采用银镀层,确保优异的导电性能和耐用性。最大可承载电流达175安培,具备强大的电流处理能力。另外,其密封性能不支持,但在高温和低温环境下均可正常工作。该产品具有出色的机械性能和电气性能,非常适合在恶劣环境中使用。此外,该连接器配置了锁定机构,能够确保可靠的连接,避免意外脱落。


    应用案例和使用建议




    该连接器可用于各种高功率应用场景,如电动车辆充电站、工业控制设备、电动机驱动器等。为了确保最佳性能,在安装时应注意连接器与电线之间的良好压接,以确保良好的电气连接。建议定期检查连接器的接触面是否有氧化或其他污染情况,如有必要应及时清洁或更换连接器。


    兼容性和支持




    该连接器与AMP Power系列-175的其他组件兼容,例如密封塞(TE Part #MS27488-20-2)、接触件(TE Part #1604038-1)等。制造商提供详尽的技术支持,如需进一步帮助可拨打技术支持电话+1 800 522 6752。此外,该产品符合多项行业标准,如UL认证,适合全球市场销售。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |-------------------------|------------------------------------------|
    | 接触电阻过高 | 检查并清洁接触面,确保接触良好 |
    | 插入力过大 | 检查电线截面是否正确,确认压接质量 |
    | 接头脱落 | 检查锁定机构是否完好,确保正确安装 |


    总结和推荐




    综上所述,型号为1604042-6的矩形电源连接器是一款高性能、高可靠性的产品,适用于多种高功率应用场景。该产品具有优良的电气性能和机械性能,且具备多种保护措施,是一款值得推荐的产品。如果您需要一款能够在严苛条件下长期稳定运行的连接器,1604042-6无疑是一个很好的选择。

1604042-6参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1604042-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1604042-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 刀片式电源连接器 TE CONNECTIVITY 1604042-6 1604042-6数据手册

1604042-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
