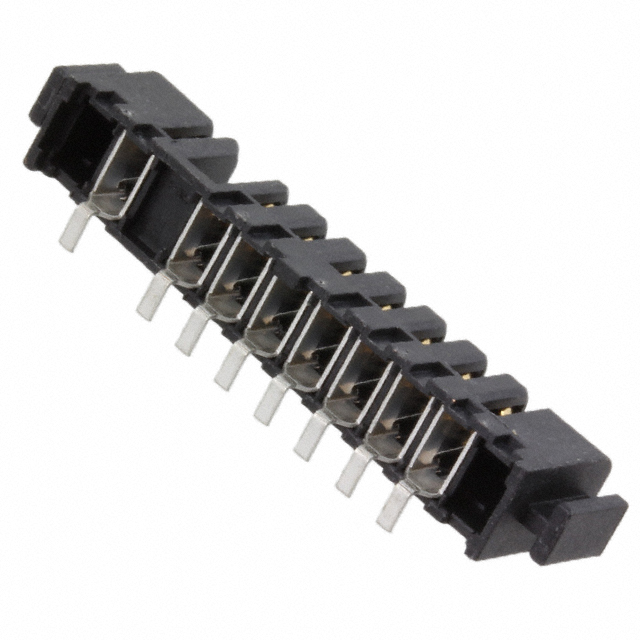

1746798-1

产品分类: 刀片式电源连接器
厂牌: TE CONNECTIVITY
产品描述: Conn Power F 8 POS 2.5mm Solder RA SMD 8 Terminal 1 Port Tray
供应商型号: U-1746798-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 刀片式电源连接器 1746798-1

1746798-1概述

    高质量文章:TE Connectivity 1746798-1 DC Jack Connector 技术手册解析

    1. 产品简介


    TE Connectivity 的 1746798-1 是一款专为高可靠性连接需求设计的直流电源连接器,属于板对板(Board-to-Board)类型的信号连接器。该产品适用于多种电子设备中需要直流供电及信号传输的场合,例如通信设备、工业自动化、医疗仪器及消费电子产品等。其具有高电压承载能力(30 VDC)、多位置配置(8个位置)以及紧凑的设计,使其成为一种通用且高效的连接解决方案。

    2. 技术参数


    以下是该产品的主要技术参数:
    | 参数名称 | 值 |

    | 产品类型 | 板对板连接器 |
    | 连接器与外壳类型 | 插座(Receptacle) |
    | 中心线间距(Pitch) | 2.5 mm(0.098 in) |
    | 工作电压 | 30 VDC |
    | 接触电流容量 | 7 A(最大值) |
    | 接插件配置 | 8位 |
    | PCB安装方向 | 直角(Right Angle) |
    | 操作温度范围 | -20°C 至 80°C (-4°F 至 176°F) |
    | 包装单位 | 每盒100个 |
    | 包装方式 | 托盘(Tray)包装 |
    | 焊接工艺兼容性 | 回流焊接(Reflow Solder,最高至245°C) |
    此外,该产品符合欧盟 RoHS 和 ELV 指令,不含高浓度的受管制有害物质,并通过了 REACH 的 SVHC 检查。

    3. 产品特点和优势


    - 紧凑设计:中心线间距仅为2.5 mm,非常适合空间受限的应用场景。
    - 高电流承载能力:接触电流可达7 A,适用于需要大功率传输的场合。
    - 直角 PCB 安装:能够有效节省电路板的空间并提高布线效率。
    - 广泛的兼容性:支持多种焊接工艺和多种相关配件,便于集成到复杂系统中。
    - 环保合规:符合多项环保标准,满足全球市场的法规要求。

    4. 应用案例和使用建议


    该连接器广泛应用于需要高效直流电源连接的设备,如智能手机充电器、无人机控制器、车载导航设备等。具体应用示例如下:
    - 智能手机充电器:通过多个插座实现多接口设备的供电。
    - 工业设备:为设备的模块化组件提供稳定的电源和信号接口。
    使用建议:
    1. 在焊接时,建议采用回流焊接工艺,确保焊点质量和连接可靠性。
    2. 确保 PCB 上的连接孔与连接器的定位准确,以避免因偏移导致的接触不良。
    3. 在高温环境下使用时,应适当调整焊接温度以保护连接器免受热损伤。

    5. 兼容性和支持


    TE Connectivity 提供丰富的配套产品和优质的技术支持服务。以下是该产品的一些兼容配件:
    - TE Part #963317-1:25针JUN-TIM连接器。
    - TE Part #5-747912-2:25针插头(带焊杯)。
    - TE Part #1932677-2:2.5 mm电池插头组件。
    对于客户的支持服务,TE 提供免费技术支持热线 +1 800 522 6752,帮助用户解决在产品选型和使用过程中遇到的问题。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    1. 问题:焊接后连接器出现虚焊现象。
    - 解决方法:检查焊接温度和时间是否符合规范;必要时更换助焊剂或重新焊接。
    2. 问题:设备运行时出现接触不良。
    - 解决方法:确认连接器插入是否到位,清理触点上的氧化物。
    3. 问题:连接器温度过高。
    - 解决方法:检查电源输入是否超过额定值,优化散热设计。

    7. 总结和推荐


    综上所述,TE Connectivity 的 1746798-1 是一款性能优异、设计精良的直流电源连接器,特别适合在高密度布局和多功能电子设备中使用。其高可靠性、广泛的兼容性以及完善的售后服务使其在市场上具备很强的竞争力。因此,我们强烈推荐该产品用于各种需要高效直流电源连接的应用场景。对于需要可靠连接解决方案的工程师和技术人员来说,这无疑是一个理想的选择。

    如有进一步咨询或定制需求,可联系官方支持热线获取更多帮助。

1746798-1参数

参数
长*宽*高 32.7mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
