首页  >  产品百科  >  UMPT-03-01.5-G-V-S-W-TR

UMPT-03-01.5-G-V-S-W-TR

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Samtec 2.0mm间距4p单排排针 板对板连接器, UMPT系列, 直角, 通孔安装
供应商型号: 1872162
供应商: 海外现货
标准整包数: 1

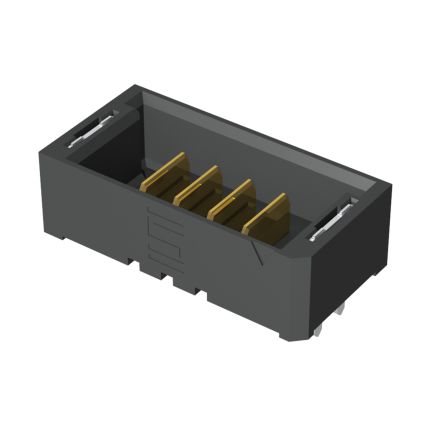

SAMTEC 刀片式电源连接器 UMPT-03-01.5-G-V-S-W-TR

UMPT-03-01.5-G-V-S-W-TR概述

    电子元器件产品技术手册:Ultra Micro Power Terminal

    1. 产品简介


    Ultra Micro Power Terminal 是一款设计用于板对板、线对板以及线对线连接的应用产品。该产品的主要功能是提供高效的电源传输,并且能够支持高达18A的电流。这款电子元器件广泛应用于通信设备、计算机、工业自动化以及任何需要高密度连接和高效能功率传输的场合。

    2. 技术参数


    以下是Ultra Micro Power Terminal的关键技术参数:
    - 堆叠高度: 5 mm至20 mm(垂直和直角方向)
    - 绝缘材料: 黑色LCP
    - 接触材料及镀层: 铜合金
    - 锡镀层或金镀层(10 µ" 或 30 µ")
    - 工作温度范围:
    - 锡镀层: -55 °C 至 +105 °C
    - 金镀层: -55 °C 至 +125 °C
    - 电压等级: 460 VAC / 650 VDC
    - 耐热性能: 符合无铅焊接标准
    - 间距: 2.00 mm(0.0787")
    - 爬电距离和间隙: 爬电距离为2.20 mm,间隙为1.65 mm
    - 电流等级: 每个触点的最大电流容量随触点数量变化(例如,1个触点时最大电流为17.8A,2个触点时为15.5A)

    3. 产品特点和优势


    - 多位置选择: 可以选择2到10个触点的位置,以满足不同的需求。
    - 灵活性和可配置性: 提供多种堆叠高度、连接方式(垂直或直角)和触点镀层选项,确保用户可以根据特定要求定制产品。
    - 环境适应性: 通过了严重的环境测试,符合MIL-DTL-55302标准。
    - 高效的电流传输能力: 每个触点能够传输高达18A的电流。
    - 多种安装选项: 提供焊盘、塑料顶部锁扣或金属侧锁扣等多种安装选项,方便各种应用场景的组装。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备: Ultra Micro Power Terminal常用于路由器、交换机等通信设备中,实现高效、可靠的电源传输。
    - 工业自动化: 在工业机器人和其他自动化设备中,这种连接器可以确保系统在复杂环境下稳定运行。
    使用建议:
    - 布局规划: 设计电路板时需充分考虑堆叠高度,确保足够的空间来避免触点间的干扰。
    - 散热管理: 虽然该产品具有较高的电流承载能力,但在高负载条件下仍需注意散热管理,防止过热。

    5. 兼容性和支持


    - 兼容性: Ultra Micro Power Terminal可以与其他符合MIL-DTL-55302标准的产品配套使用,保证了系统的整体兼容性。
    - 技术支持: 供应商Samtec提供了全面的技术支持和售后服务,包括定制化解决方案和现场技术支持服务。如需更多信息,请访问 [samtec.com](http://samtec.com)。

    6. 常见问题与解决方案


    - 问题1: 如何正确安装焊盘?
    - 解决方案: 请按照Samtec提供的安装指南进行操作,确保焊盘与连接器触点精确对齐,避免偏移。

    - 问题2: 在高负载条件下出现异常温升怎么办?
    - 解决方案: 检查系统的散热设计是否合理,适当增加散热片或风扇等冷却措施。

    7. 总结和推荐


    总体来看,Ultra Micro Power Terminal凭借其高电流传输能力、多位置选择和灵活的安装选项,成为了一款非常有竞争力的产品。无论是通信设备还是工业自动化领域,它都能发挥出色的表现。如果您需要一款高效可靠的电源连接器,强烈推荐使用Ultra Micro Power Terminal。

UMPT-03-01.5-G-V-S-W-TR参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UMPT-03-01.5-G-V-S-W-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UMPT-03-01.5-G-V-S-W-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UMPT-03-01.5-G-V-S-W-TR UMPT-03-01.5-G-V-S-W-TR数据手册

UMPT-03-01.5-G-V-S-W-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.9003
10+ ¥ 29.5897
25+ ¥ 27.5004
100+ ¥ 26.9055
250+ ¥ 26.3213
库存: 8
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 38.9
直接购买
加入购物车
