UMPS-05-03.5-G-V-S-W-TR

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述:
供应商型号: 612-UMPS-05-03.5-G-V-S-W-TR-ND
供应商: Digi-Key
标准整包数: 575

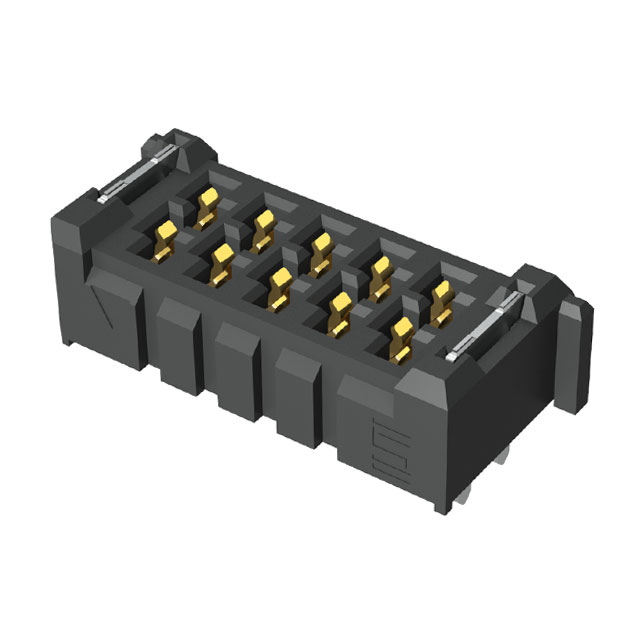

SAMTEC 刀片式电源连接器 UMPS-05-03.5-G-V-S-W-TR

UMPS-05-03.5-G-V-S-W-TR概述

    电子元器件技术手册:Ultra Micro Power Socket

    1. 产品简介


    Ultra Micro Power Socket(超微型电源插座)是一种专为高密度应用设计的精密电子连接器。它主要用于电子设备的小型化和轻量化设计中,广泛应用于通信设备、医疗设备、消费电子产品等领域。

    2. 技术参数


    - 尺寸规格:
    - A:1.00 mm [0.039 in] ±0.08 mm [0.003 in]
    - C:0.70 mm [0.028 in]
    - D:2.00 mm [0.079 in]
    - E:0.25 mm [0.010 in] (典型值)
    - F:2.00 mm [0.079 in]
    - G:0.30 mm [0.012 in] ±0.05 mm [0.002 in]
    - H:1.45 mm [0.057 in]
    - J:0.64 mm [0.025 in] (典型值)
    - 焊脚选项:
    - -S: 表面贴装
    - -1: 通孔插装,适用于1.57 mm [0.062 in] PCB
    - -2: 通孔插装,适用于2.36 mm [0.093 in] PCB
    - 尾部选项:
    - -03.5: 3.5 mm
    - -05.5: 5.5 mm
    - -07.5: 7.5 mm
    - 镀层选项:
    - -T: 哑光锡
    - -G: 接触区域选择性镀10µ"金,尾部镀3µ"金
    - -L: 接触区域选择性镀10µ"金
    - -S: 接触区域选择性镀30µ"金
    - -SL: 接触区域选择性镀30µ"金,尾部和焊脚镀锡铅
    - 方向选项:
    - -V: 垂直方向
    - 包装选项:
    - -TR: 带卷
    - -FR: 全卷

    3. 产品特点和优势


    Ultra Micro Power Socket具有以下几个独特的优势:
    - 紧凑设计:超小型化的结构使其能够满足高密度电路板的应用需求。
    - 多种镀层选择:提供不同的镀层选项以适应不同应用场景的需求。
    - 可靠的焊脚设计:表面贴装和通孔插装两种方式,确保与各种PCB的良好适配性。
    - 广泛的适用性:适用于多种电子设备和系统,尤其适合于对体积和重量要求较高的应用场合。

    4. 应用案例和使用建议


    - 通信设备:用于智能手机和平板电脑等便携式通信设备的内部连接。
    - 医疗设备:应用于医疗监护设备中,确保信号传输的可靠性。
    - 消费电子产品:用于智能穿戴设备和其他小型消费电子产品。
    使用建议:
    - 在选择焊脚类型时,应根据具体应用需求和PCB板的厚度来决定,以确保最佳的固定效果。
    - 镀层选择方面,需要考虑电气特性和长期稳定性,以满足特定应用场景的要求。
    - 对于特殊环境下的应用,如高温或高湿度环境,建议选用金镀层以提高耐久性和抗腐蚀能力。

    5. 兼容性和支持


    - 兼容性:Ultra Micro Power Socket可以与其他标准电子元件无缝集成,适用于多种行业标准和协议。
    - 支持:Samtec公司提供详尽的技术文档和客户支持服务,确保用户能够顺利进行设计和生产。

    6. 常见问题与解决方案


    1. 问题:接触不良
    - 解决方法:检查焊接质量和焊点是否足够坚固,确认焊脚和焊盘之间没有松动。

    2. 问题:无法安装
    - 解决方法:确认所选型号是否符合设计要求,确保焊脚类型和镀层选择正确。

    7. 总结和推荐


    Ultra Micro Power Socket以其紧凑的设计、丰富的镀层选项和多样的应用领域,成为高密度电子设备设计的理想选择。其可靠的性能和广泛的兼容性使其在市场上具有显著的竞争优势。我们强烈推荐这一产品用于各类电子设备的设计中,特别是在对体积和重量有严格要求的应用场合。

UMPS-05-03.5-G-V-S-W-TR参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UMPS-05-03.5-G-V-S-W-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UMPS-05-03.5-G-V-S-W-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UMPS-05-03.5-G-V-S-W-TR UMPS-05-03.5-G-V-S-W-TR数据手册

UMPS-05-03.5-G-V-S-W-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
575+ $ 3.1616 ¥ 26.4588
1150+ $ 2.9328 ¥ 24.544
2875+ $ 2.5515 ¥ 21.3531
库存: 1150
起订量: 575 增量: 1
交货地:
最小起订量为:575
合计: ¥ 15213.81
