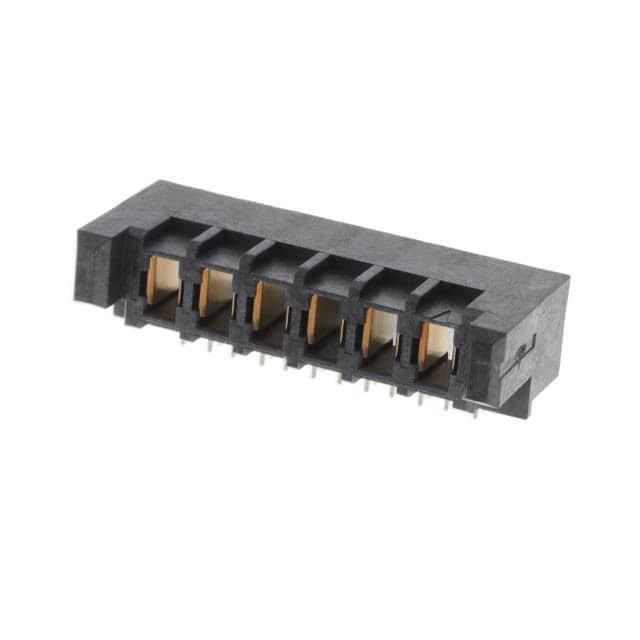

UPS-06-01-01-L-RA

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Conn Strip SKT 6 POS Solder RA Thru-Hole 36 Terminal 1 Port
供应商型号: 200-UPS-06-01-01-LRA
供应商: Mouser
标准整包数: 1
SAMTEC 刀片式电源连接器 UPS-06-01-01-L-RA

UPS-06-01-01-L-RA概述

    # 电子元器件产品技术手册

    产品简介


    基本信息
    产品型号:UPS-XX-01-XX-X-RA-XX-XX
    产品名称:垂直插装高速连接器
    所属类别:高速信号传输连接器
    主要功能:
    - 提供高速信号传输的接口解决方案
    - 具备轻便、高可靠性等特点
    - 支持多种针位配置,适应不同需求
    应用领域:
    - 通信设备(如路由器、交换机)
    - 数据存储设备
    - 工业自动化控制
    - 医疗电子设备

    技术参数


    | 参数名称 | 规格描述 |

    | 针位数量 | 2、4、6、8针位选择 |
    | 引脚直径 | 1.57mm 或 2.36mm(根据厚度选择) |
    | 尾部镀层选项 | -L:10AU/50NI金涂层(接触面),锡涂层(尾部)
    -T:全表面锡涂层 |
    | 锁扣设计 | 可选配锁定机构(-LC) |
    | 绝缘材料 | LCP(液晶聚合物),黑色,UL 94 V0等级 |
    | 终端材料 | BeCu(铍铜合金) |
    | 锁扣材质 | 磷青铜 |
    | 最大弯曲度 | ≤0.15mm |
    | 最小拔出力 | ≥2.23N(锁扣型连接器) |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    1. 高可靠性:采用高性能材料和精密制造工艺,确保长期稳定运行。
    2. 灵活配置:支持多针位选择和多样化镀层,适应不同应用场景。
    3. 轻量化设计:体积小巧,适合空间受限的设计。
    4. 快速安装:垂直插装结构,便于生产线集成。
    5. 兼容性强:兼容主流PCB厚度,支持广泛的应用需求。

    应用案例和使用建议


    应用案例:
    - 在一台企业级路由器中,此连接器用于实现板间高速信号传输,满足千兆以太网的数据速率要求。
    - 在医疗成像设备中,作为关键接口,确保实时图像传输的稳定性。
    使用建议:
    1. 合理规划针位数量:根据实际信号通道数选择适当的针位配置。
    2. 正确安装方向:确保锁扣方向与设计图纸一致,避免安装错误。
    3. 定期检查:对于工业用途,需定期检查连接器的状态,避免老化问题影响性能。

    兼容性和支持


    兼容性:
    - 此连接器适用于标准厚度为1.57mm或2.36mm的PCB。
    - 可选配锁定机构(-LC),提高固定可靠性。
    - 支持带锁扣和无锁扣两种版本,方便定制化需求。
    厂商支持:
    - 提供详细的技术文档及安装指导。
    - 客户服务团队随时解答技术疑问,保障产品质量。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入力过大 | 检查连接器是否正确安装,清洁端子表面 |
    | 锁扣失效 | 更换锁扣或检查锁扣安装是否牢固 |
    | 长期使用后信号质量下降 | 定期更换或清洁连接器 |

    总结和推荐


    综合评估:
    UPS-XX-01-XX-X-RA-XX-XX是一款高性能、高可靠性的电子连接器,凭借其灵活的针位配置、多样化的镀层选择和优异的机械性能,在多个领域具有广泛应用前景。尤其适合对信号传输稳定性要求较高的场合。
    推荐使用:
    - 如果您的项目需要高速信号传输且空间有限,这款连接器是理想的选择。
    - 同时,其灵活的定制化选项使其成为多行业场景的理想配套解决方案。
    通过本文的全面解读,相信您已对该款产品有了深入理解,期待它能为您的项目提供卓越的支持!

UPS-06-01-01-L-RA参数

参数
长*宽*高 29.72mm(长度)*12.74mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

UPS-06-01-01-L-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UPS-06-01-01-L-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UPS-06-01-01-L-RA UPS-06-01-01-L-RA数据手册

UPS-06-01-01-L-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8655 ¥ 58.0135
57+ $ 5.4108 ¥ 45.7213
114+ $ 5.184 ¥ 43.8048
513+ $ 4.0425 ¥ 34.1591
1007+ $ 3.717 ¥ 31.4087
2508+ $ 3.066 ¥ 25.9077
库存: 44
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.01
