首页  >  产品百科  >  UPS-04-04.0-01-L-V

UPS-04-04.0-01-L-V

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Conn Strip SKT 4 POS Solder ST Thru-Hole 24 Terminal 1 Port
供应商型号: SR-UPS-04-04.0-01-L-V
供应商: 海外现货
标准整包数: 1

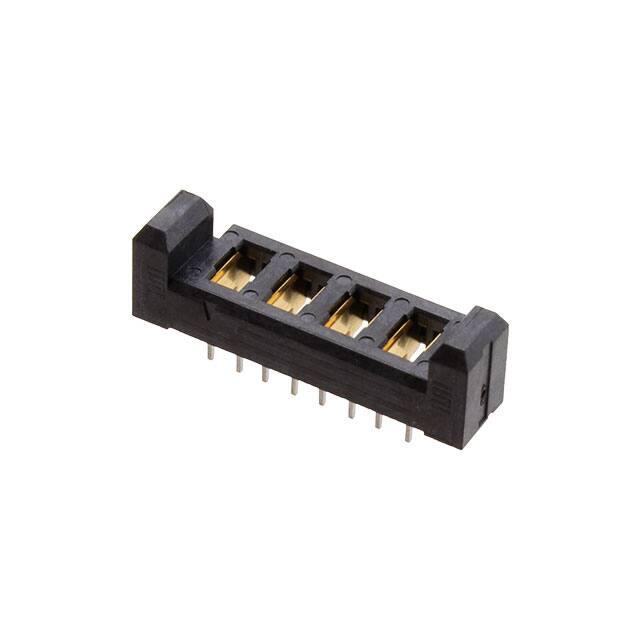

SAMTEC 刀片式电源连接器 UPS-04-04.0-01-L-V

UPS-04-04.0-01-L-V概述

    # UPS系列电源连接器技术手册

    产品简介


    UPS系列是一款专为高电流传输设计的电源连接器,适用于工业控制、电力系统、通信设备及计算机等领域的高可靠性需求场景。其主要特点在于提供多达8个电源针脚(Power Pins),支持垂直(Vertical)、直角(Right Angle)和压接安装方式(Press Fit)。采用高性能材料,如黑色LCP绝缘体和铍铜接触件,并通过锡或金镀层提供卓越的电气性能。
    主要功能:
    - 提供大电流传输能力(最高达23A/接触点)。
    - 多种安装方式选择,满足多样化设计需求。
    - 紧凑型设计,节省空间且易于集成。
    应用领域:
    UPS系列广泛应用于服务器机柜、配电柜、光伏逆变器、通信基站等需要稳定供电和高效传输的应用场合。

    技术参数


    以下是UPS系列的关键技术规格:
    | 参数类别 | 描述 |

    | 接触件材料 | BeCu(铍铜) |
    | 绝缘材料 | 黑色LCP |
    | 镀层选项 | 锡(Tin)或金(Au)镀层 |
    | 工作温度范围 | -55°C 至 +105°C(Tin);-55°C 至 +125°C(Gold) |
    | 电压等级 | 交流375VAC / 直流530VDC |
    | 尾部导线长度 | 10µ" Gold on contact, Matte Tin on tail |
    | 插拔次数 | ≥500次 |
    | 最大插拔力 | 20N |
    | 密封等级 | IP67(部分型号可选) |

    产品特点和优势


    1. 高性能接触件:采用双叶刀片式接触设计,确保长期稳定的电流传输。
    2. 多功能安装选项:支持垂直、直角、压接等多种安装方式,适应各种复杂应用场景。
    3. 卓越电气性能:支持高达375VAC/530VDC的工作电压,满足苛刻的工业要求。
    4. 环保合规:RoHS认证,完全符合无铅焊接标准。
    5. 宽广温度范围:能够在极端环境下保持可靠运行。
    这些特点使UPS系列成为市场上极具竞争力的高性能电源连接器解决方案。

    应用案例和使用建议


    应用案例:
    1. 数据中心:用于服务器机柜内电源分配模块之间的连接。
    2. 新能源行业:光伏逆变器与储能系统的主电路连接。
    3. 通信设备:核心交换机和路由器的高功率接口连接。
    使用建议:
    - 在高振动环境中使用时,建议选择带有锁定夹具(Locking Clip)的版本以增强机械稳定性。
    - 高温工作条件下,推荐选用镀金版本以延长使用寿命。
    - 对于需要频繁插拔的操作场景,建议采用压接式尾部导线,提升灵活性。

    兼容性和支持


    UPS系列与UPT系列实现完美兼容,可作为配套解决方案使用。此外,Samtec公司提供了详尽的技术支持文档和专业工程师咨询服务,帮助客户快速解决使用过程中的问题。同时,公司还提供定制化服务,可根据客户需求调整产品参数或增加特殊功能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插入困难 | 检查接触件是否有污垢或损坏 |
    | 电流不稳定 | 确保正确的尾部导线焊接工艺 |
    | 温度过高 | 增加散热措施,选用更高规格版本 |

    总结和推荐


    UPS系列凭借其出色的性能指标、灵活的安装方式以及广泛的适用性,在众多行业中表现出色。无论是对于追求高效率的工业用户还是希望降低总拥有成本的企业来说,这都是一款值得信赖的选择。我们强烈推荐UPS系列作为您的首选电源连接器解决方案。
    如果您正在寻找一款集稳定性、灵活性于一体的高性能电源连接器,UPS系列无疑是最佳之选!

UPS-04-04.0-01-L-V参数

参数
长*宽*高 22mm(长度)*7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

UPS-04-04.0-01-L-V厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UPS-04-04.0-01-L-V数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UPS-04-04.0-01-L-V UPS-04-04.0-01-L-V数据手册

UPS-04-04.0-01-L-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.4875 ¥ 38.2784
100+ $ 4.275 ¥ 36.4658
500+ $ 3.45 ¥ 29.4285
1000+ $ 3.1625 ¥ 26.9761
2500+ $ 2.6125 ¥ 22.2846
库存: 478
起订量: 68 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1913.92
