UMPT-04-01.5-L-V-S-W-TR

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: 2.00 mm power Ultra Micro Power Terminal
供应商型号: UMPT-04-01.5-L-V-S-W-TR
供应商: Master
标准整包数: 5

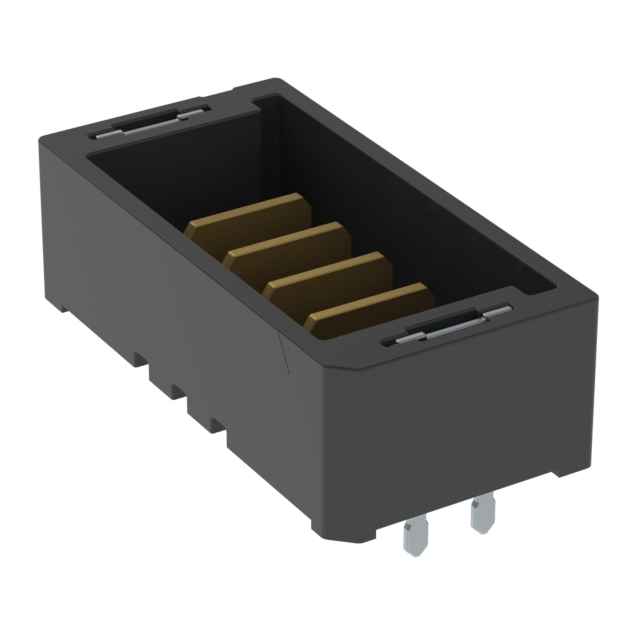

SAMTEC 刀片式电源连接器 UMPT-04-01.5-L-V-S-W-TR

UMPT-04-01.5-L-V-S-W-TR概述


    产品简介


    本技术手册介绍了SAMTEC公司生产的Ultra Micro Power Terminal(UMPT)系列产品。这些电子元器件主要用于微型电源终端连接,适用于各种需要高密度、高性能连接的应用场合。UMPT系列具备小巧的体积和卓越的电性能,广泛应用于通信设备、医疗设备、便携式电子产品等领域。

    技术参数


    UMPT系列的详细技术参数如下:
    - 尺寸:具体尺寸参见表5中的公差值。
    - 长度:12.5 mm ± 0.05 mm(0.492 ± 0.002 in)
    - 宽度:6.50 mm ± 0.05 mm(0.256 ± 0.002 in)
    - 高度:8.60 mm ± 0.05 mm(0.339 ± 0.002 in)
    - 引脚配置:
    - 领导风格:包括多种选择,如Matte Tin、Selective Gold等。
    - 焊接脚选项:可选1.5 mm、2.5 mm、6.5 mm 和 12.5 mm。

    - 电气特性:
    - 接触电阻:≤ 10 mΩ。
    - 绝缘电阻:≥ 1000 MΩ。
    - 工作环境:
    - 工作温度范围:-40°C 至 +125°C。
    - 储存温度范围:-55°C 至 +150°C。

    产品特点和优势


    UMPT系列电子元器件的独特功能和优势体现在以下几个方面:
    1. 高密度设计:能够实现极高的连接密度,适用于空间受限的设计。
    2. 可靠的机械性能:经过严格的测试验证,确保在恶劣环境下的稳定运行。
    3. 丰富的引脚选项:提供多种焊接脚长度及表面处理选项,满足不同的应用场景需求。
    4. 环保材料:采用无铅工艺制造,符合RoHS标准,确保安全可靠。

    应用案例和使用建议


    UMPT系列电子元器件已成功应用于多个领域,包括但不限于:
    - 通信设备:用于信号传输的高频连接。
    - 医疗设备:实现高精度传感器与电路板之间的连接。
    - 便携式电子产品:用于电池连接或其他关键电源连接。
    使用建议:
    - 在组装过程中,建议采用自动化设备进行精确放置,以确保接触良好。
    - 连接时需注意插拔次数,避免过度磨损导致接触不良。

    兼容性和支持


    UMPT系列电子元器件与市场上主流的PCB兼容,并且支持多种引脚风格。SAMTEC公司为客户提供全面的技术支持和服务,包括产品安装指南、故障排除等文档,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    以下是根据技术手册整理出的常见问题及其解决方案:
    - Q1:如何正确安装焊接脚?
    - A1:请参考产品手册中的安装指南,确保焊接脚完全插入并固定到位。

    - Q2:如何解决接触不良问题?
    - A2:检查引脚是否有损坏或污染,并重新进行清洁处理;必要时可更换新的连接器。

    总结和推荐


    综上所述,UMPT系列电子元器件凭借其高密度设计、可靠的机械性能以及丰富的引脚选项,在各类高端应用场景中表现出色。无论是通信设备还是便携式电子产品,UMPT系列都是理想的选择。推荐所有对连接器有高标准要求的设计者和制造商使用这款产品。

UMPT-04-01.5-L-V-S-W-TR参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UMPT-04-01.5-L-V-S-W-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UMPT-04-01.5-L-V-S-W-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UMPT-04-01.5-L-V-S-W-TR UMPT-04-01.5-L-V-S-W-TR数据手册

UMPT-04-01.5-L-V-S-W-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.7955 ¥ 40.6179
50+ $ 4.3491 ¥ 36.161
100+ $ 4.2183 ¥ 35.0734
250+ $ 2.9256 ¥ 24.3123
500+ $ 2.6586 ¥ 21.7713
1000+ $ 2.2366 ¥ 18.3155
2500+ $ 1.8041 ¥ 14.7734
5000+ $ 1.8041 ¥ 14.7734
库存: 500
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 203.08
