首页  >  产品百科  >  UPT-06-03.0-01-L-V

UPT-06-03.0-01-L-V

产品分类: 刀片式电源连接器
厂牌: SAMTEC
产品描述: Conn Wire to Board HDR 6Power POS 2mm Solder ST Top Entry Thru-Hole PowerStrip™ Tube
供应商型号: SR-UPT-06-03.0-01-L-V
供应商: 海外现货
标准整包数: 1

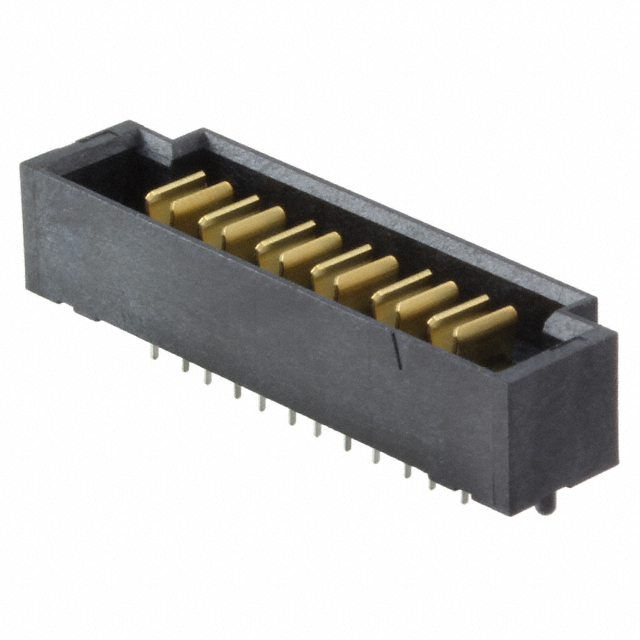

SAMTEC 刀片式电源连接器 UPT-06-03.0-01-L-V

UPT-06-03.0-01-L-V概述

    电子元器件产品技术手册
    本文档介绍了Samtec公司生产的高性能电子元器件——UPT系列连接器,该连接器旨在满足各类电路板设计的需求。本文将详细介绍其技术规格、产品特点及优势、应用案例与建议、兼容性、支持服务以及常见问题解决方案。

    产品简介


    UPT系列连接器是一款垂直或压接固定尾部的板对板连接器。它们具有多种型号配置,能够支持不同的引脚数(如2、4、6、8个位置)和板厚(如1.57mm和2.36mm)。该系列连接器可用于消费电子、通信设备、工业自动化和汽车电子等多个领域。

    技术参数


    | 参数 | 描述 |

    | 引脚数 | 2、4、6、8个位置 |
    | 尾部长度选项 | -01:1.57mm 厚PCB;-02:2.36mm 厚PCB;-03:适用于1.57mm及以上厚度PCB(压接型) |
    | 材料 | 绝缘体:LCP(黑),导电部分:铍铜,锁定夹:磷青铜 |
    | 表面处理 | 轻选择金接触区域,雾面锡涂层 |
    | 最小推力 | 4.45N(1.0 lb) |
    | 最大弯曲度 | 0.15mm(0.006英寸) |
    | 最小锁定夹拉出力 | 2.23N(0.5 lb) |

    产品特点和优势


    UPT系列连接器采用轻选择金接触区域和雾面锡涂层设计,能有效提高连接可靠性和信号传输质量。此外,它的锁定夹结构能够确保长期使用下的稳定连接。这些特点使得UPT系列连接器在高可靠性要求的应用场景中表现出色。

    应用案例和使用建议


    在实际应用中,UPT系列连接器广泛用于需要频繁插拔且连接可靠的场合,例如消费电子设备和通讯模块。建议在设计时考虑特定的应用需求,选择合适的尾部长度以适应不同厚度的PCB板。此外,为了保证最佳的电气性能,应确保安装过程中的正确对接。

    兼容性和支持


    UPT系列连接器与市场上主流的PCB板和电路板设计工具兼容良好。Samtec公司提供详尽的技术支持和售后服务,包括安装指导、问题解答和技术咨询等,以确保用户能够在整个生命周期内获得最优的使用体验。

    常见问题与解决方案


    1. 问题:连接器插拔力过大。解决方案:检查是否使用了正确的安装工具,并确保锁扣安装无误。
    2. 问题:连接器接触不良。解决方案:确认插头和插座的表面处理和材料匹配,避免氧化影响。
    3. 问题:锁定夹失效。解决方案:检查锁定夹是否正确安装,并定期进行维护和检查。

    总结和推荐


    UPT系列连接器凭借其高效稳定的连接能力、多样化的配置选项以及良好的兼容性,在众多应用中展现了出色的性能表现。我们强烈推荐UPT系列连接器给寻求高性能连接解决方案的工程师们。

UPT-06-03.0-01-L-V参数

参数
长*宽*高 33.12mm(长度)*9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

UPT-06-03.0-01-L-V厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

UPT-06-03.0-01-L-V数据手册

厂牌 PDF简要描述 下载
SAMTEC 刀片式电源连接器 SAMTEC UPT-06-03.0-01-L-V UPT-06-03.0-01-L-V数据手册

UPT-06-03.0-01-L-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 5.9125 ¥ 49.4876
100+ $ 5.6375 ¥ 47.1859
500+ $ 4.5375 ¥ 37.9789
1000+ $ 4.175 ¥ 34.9448
2500+ $ 3.45 ¥ 28.8765
库存: 851
起订量: 53 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2474.38
