2SC3906KT146E/R/S

产品分类: 三极管(BJT)
厂牌: ROHM

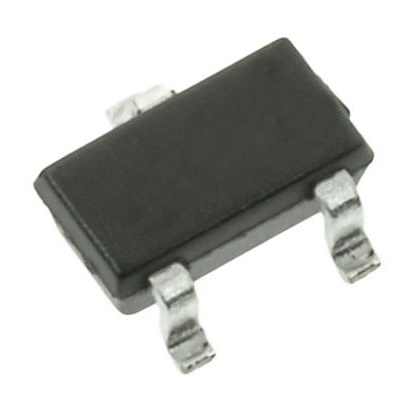

产品描述: ROHM NPN晶体管, SOT-346 (SC-59)封装, 贴片安装, 最大直流集电极电流50 mA, 最大集电极-发射电压120 V
供应商型号: 3208140
供应商: 海外现货
标准整包数: 25
ROHM 三极管(BJT) 2SC3906KT146E/R/S

2SC3906KT146E/R/S概述

    # 电子元器件产品技术手册

    产品简介


    2SC4102 / 2SC3906K / 2SC2389S 高压放大晶体管
    本文介绍的是2SC4102、2SC3906K 和 2SC2389S三种高压放大晶体管,它们属于高压放大晶体管系列。这些晶体管具有高击穿电压、低导通电流等特点,在音频视频设备、办公自动化设备、通信设备、家用电器和电子玩具等领域有着广泛的应用。

    技术参数


    以下是这些高压放大晶体管的技术参数:
    绝对最大额定值(Ta=25°C)
    | 参数 | 符号 | 2SC4102 / 2SC3906K | 2SC2389S | 单位 |

    | 集电极-基极电压 | VCBO | 120 | 120 | V |
    | 集电极-发射极电压 | VCEO | 120 | 120 | V |
    | 发射极-基极电压 | VEBO | 5 | 5 | V |
    | 集电极电流 | IC | 50 | 50 | mA |
    | 集电极耗散功率 | PC | 0.2 | 0.3 | W |
    | 结温 | Tj | 150 | 150 | °C |
    | 储存温度 | Tstg | -55至+150 | -55至+150 | °C |
    封装规格及hFE
    | 类型 | 包装 | 代码 | 标记 | 订购单位(件) |

    | 2SC2389S | SPT | - | - | 5000 |
    | 2SC3906K | SMT3 | RS | T∗ | 3000 |
    | 2SC4102 | UMT3 | RS | T∗ | 3000 |
    外部尺寸(单位:mm)
    | 罗姆:SMT3 | EIAJ:SC-59 | JEDEC:SOT-346 |
    |
    | (1) 发射极 | (1) 发射极 | (1) 发射极 |
    | (2) 基极 | (2) 基极 | (2) 基极 |
    | (3) 集电极 | (3) 集电极 | (3) 集电极 |
    电气特性(Ta=25°C)
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 集电极-基极击穿电压 | BVCBO | - | - | 120 | V | ICB=50µA |
    | 集电极-发射极击穿电压 | BVCEO | - | - | 120 | V | ICEO=50µA |
    | 发射极-基极击穿电压 | BVEBO | 5 | - | - | V | IEB=50µA |
    | 集电极截止电流 | ICBO | - | - | - | µA | VCB=100V, VEB=4V |
    | 发射极截止电流 | IEBO | - | - | - | µA | VCB=100V, VEB=4V |
    | 集电极-发射极饱和电压 | VCE(sat)| - | - | 0.5 | V | VCE=6V, IC=2mA |
    | 直流电流增益 | hFE | 180 | - | - | - | IC/IB=10mA/1mA |
    | 转换频率 | fT | - | 560 | - | MHz | VCB=12V, IE=0A, f=1MHz |
    | 输出电容 | Cob | - | - | 5 | pF | VCB=12V, IE=0A, f=1MHz |

    产品特点和优势


    1. 高击穿电压:这些晶体管具有120V的击穿电压,使其能够在高压环境下稳定工作。
    2. 互补性:与2SA1579、2SA1514K和2SA1038S等晶体管互补,为设计提供了更大的灵活性。
    3. 宽广的工作温度范围:可以在-55°C到+150°C的温度范围内工作,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例
    这些晶体管常用于音频放大器、电源管理电路和通信设备等场景。例如,在音频放大器中,这些晶体管能够有效地将微弱的音频信号放大到足够的水平,以驱动扬声器发声。
    使用建议
    在使用这些晶体管时,应注意散热管理,确保晶体管在工作过程中不会过热。此外,根据应用的具体需求选择合适的封装类型和参数配置,以达到最佳的性能。

    兼容性和支持


    这些晶体管具有多种封装形式,如SMT3、UMT3和SPT等,可以轻松地与现有的电路板设计兼容。厂商提供详细的技术支持文档,用户可以通过官方渠道获取更多信息和技术支持。

    常见问题与解决方案


    问题一:晶体管过热
    解决方法:确保晶体管的散热措施到位,可以增加散热片或者使用散热膏来提高散热效率。
    问题二:晶体管失效
    解决方法:检查晶体管的安装和焊接质量,确保没有短路或断路现象。同时,确认工作电压和电流是否在规定的范围内。

    总结和推荐


    综合评估
    2SC4102、2SC3906K和2SC2389S高压放大晶体管在高可靠性、高稳定性方面表现出色,特别适合应用于需要高压环境和高温条件下的场合。它们具有高击穿电压、宽泛的工作温度范围和灵活的互补性,非常适合于音频视频设备、办公自动化设备、通信设备等多种应用场景。
    推荐
    综上所述,这些晶体管是高性能和可靠性的优秀选择,强烈推荐在需要高压和高可靠性应用的场合中使用。

2SC3906KT146E/R/S参数

参数
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 -
VCBO-最大集电极基极电压 120V
晶体管类型 NPN
VCEO-集电极-发射极最大电压 120V
配置 -
集电极截止电流 -
最大功率耗散 200mW
集电极电流 50mA
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SC-59,SOT-346
安装方式 贴片安装

2SC3906KT146E/R/S厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SC3906KT146E/R/S数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SC3906KT146E/R/S 2SC3906KT146E/R/S数据手册

2SC3906KT146E/R/S封装设计

查看详情并下载
Symbol
Footprint
3D Model
