QSZ4TR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 370mV@ 75mA,1.5A NPN,PNP (Emitter Coupled) 1.25W 6V 100nA 30V 30V 2A TSMT-5 贴片安装 2.9mm(长度)
供应商型号: 26M-QSZ4TR
供应商: 云汉优选
标准整包数: 1

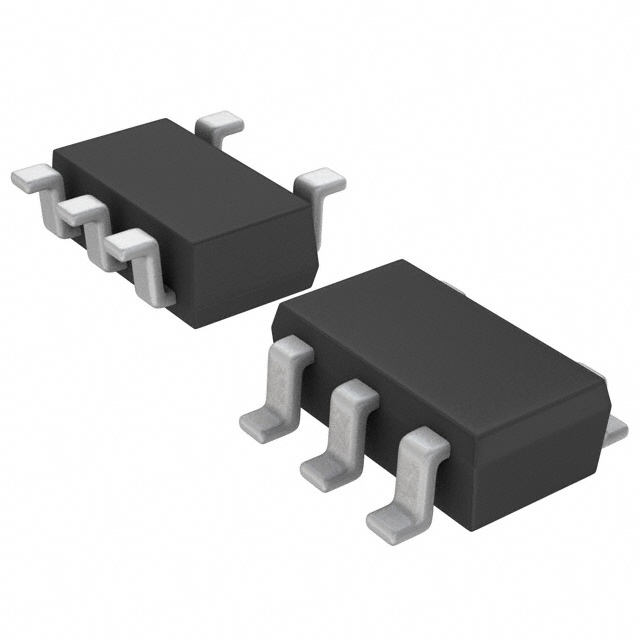

ROHM 三极管(BJT) QSZ4TR

QSZ4TR概述


    产品简介


    QSZ4 是一款由ROHM公司生产的通用型晶体管(包含独立的晶体管和二极管),适用于DC/DC转换器和电机驱动等领域。此型号包含了两个独立封装的晶体管:2SB1706(PNP)和2SD2671(NPN),它们被封装在TSMT5包装内。这两种晶体管具有低导通电压和紧凑尺寸的特点,适用于多种应用场合。

    技术参数


    QSZ4 技术规格
    - 封装类型:TSMT5
    - 基本订购单位:每包3000个
    - 存储温度范围:-40°C至+150°C
    - 最大功率耗散:总功率1.25W,单个元件0.9W
    - 最大工作温度:150°C
    - 绝对最大额定值
    - VCEO(集电极-发射极电压):±30V
    - VCBO(集电极-基极电压):±30V
    - VEBO(发射极-基极电压):±6V
    - IC(集电极电流):±2A
    - Tj(结温):-55°C至+150°C
    电气特性
    - 电流增益(hFE):典型值为270至680
    - 转换频率(fT):典型值为280MHz
    - 集电极输出电容(Cob):典型值为20pF

    产品特点和优势


    - 低导通电压:具备较低的饱和电压,从而减少能量损耗,提高效率。
    - 小封装尺寸:TSMT5封装适合空间受限的应用场合。
    - 宽工作温度范围:适用于各种恶劣环境,如高温和低温条件。
    - 高可靠性和稳定性:提供出色的性能和长期稳定性,适用于多种应用场景。

    应用案例和使用建议


    应用案例:QSZ4晶体管广泛应用于DC/DC转换器和电机驱动电路中。由于其低导通电压和高可靠性,它能够显著提升这些电路的效率和稳定性。
    使用建议:
    - 在设计电路时,需要确保电路在正常操作范围内的温度和电压范围内运行。
    - 确保连接符合手册中提供的引脚配置要求,以防止错误接线导致损坏。
    - 考虑到高温和低温下的性能差异,建议对关键参数进行评估和调整,以确保最佳工作状态。

    兼容性和支持


    QSZ4晶体管与多种电子元器件和设备具有良好的兼容性,适用于多种不同类型的电路。制造商ROHM提供了详尽的技术支持,包括详细的文档、样片请求和设计支持服务。此外,还有专业的客户服务团队可以提供技术支持和故障排查服务。

    常见问题与解决方案


    常见问题及解决办法:
    - Q: 如何确保晶体管在高温环境下稳定工作?
    - A: 确保散热设计良好,并在电路中添加热敏电阻来监测和控制温度。

    - Q: 晶体管在低温环境下如何保持高效工作?
    - A: 在电路设计中考虑温度补偿措施,如使用PTC热敏电阻。

    - Q: 晶体管出现过载情况怎么办?
    - A: 检查电路中的过载保护机制是否正确设置,并考虑使用外部保护元件如保险丝。

    总结和推荐


    总结:QSZ4晶体管是一款高性能的通用型晶体管,具备低导通电压、小封装尺寸和宽工作温度范围等特点,适用于DC/DC转换器和电机驱动等应用场合。它不仅能够提升电路的整体性能,还具有良好的稳定性和可靠性。
    推荐:鉴于QSZ4晶体管的强大性能和广泛适用性,我们强烈推荐在各类电子产品中使用此款晶体管。它的高可靠性和优异的电气特性使其成为众多应用的理想选择。

QSZ4TR参数

参数
集电极电流 2A
集电极截止电流 100nA
最大功率耗散 1.25W
VCBO-最大集电极基极电压 30V
晶体管类型 NPN,PNP (Emitter Coupled)
最大集电极发射极饱和电压 370mV@ 75mA,1.5A
不同 Ib,Ic 时的 Vce 最大饱和值 370mV@ 75mA,1.5A
VEBO-最大发射极基极电压 6V
配置
VCEO-集电极-发射极最大电压 30V
长*宽*高 2.9mm(长度)
通用封装 TSMT-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QSZ4TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QSZ4TR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM QSZ4TR QSZ4TR数据手册

QSZ4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2
库存: 12
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.2
