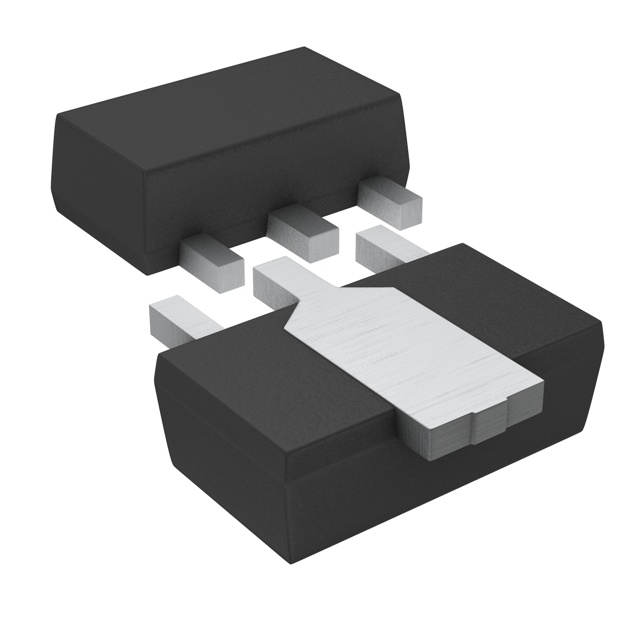

2SC5824T100R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 500mV@ 200mA,2A NPN 2W 6V 1μA 60V 60V 3A MPT-3 贴片安装
供应商型号: 30C-2SC5824T100R MPT3(SOT-89)
供应商: 云汉优选
标准整包数: 1
ROHM 三极管(BJT) 2SC5824T100R

2SC5824T100R概述

    # 2SC5824 NPN 3.0A 60V 中功率晶体管

    产品简介


    2SC5824 是一款 NPN 型中功率晶体管,适用于电机驱动和 LED 驱动等领域。该晶体管最大集电极电流为 3A,具有较低的饱和电压(VCE(sat)=0.50V),并符合无铅和 RoHS 标准。此外,其互补型 PNP 型号为 2SA2071。

    技术参数


    以下是该晶体管的主要技术参数:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-发射极击穿电压 | BVCEO 60 | V |
    | 集电极-基极击穿电压 | BVCBO 60 | V |
    | 发射极-基极击穿电压 | BVEBO 6 | V |
    | 集电极电流 | IC | 0 | 3.0 | 3.0 | A |
    | 集电极-发射极饱和电压 | VCE(sat) 0.50 | 0.50 | V |
    | 最大功耗 | PD 0.5 | W |
    | 结温 | Tj 150 | °C |
    | 存储温度范围 | Tstg | -55 +150 | °C |

    产品特点和优势


    2SC5824 的主要特点如下:
    1. 适合中间功率驱动:可用于驱动电机和 LED 等应用。
    2. 低饱和电压:VCE(sat)=0.50V (IC/IB=2A/200mA),显著降低了功耗。
    3. 环保合规:无铅设计,符合 RoHS 标准,有助于减少环境污染。

    应用案例和使用建议


    应用案例
    2SC5824 主要应用于电机驱动、LED 驱动及电源管理领域。例如,在一个电机驱动电路中,该晶体管可以有效地控制电机的电流和电压,从而实现稳定的电机运转。
    使用建议
    - 在高电流应用中,确保散热良好,以避免因过热导致损坏。
    - 在接线时,请使用符合标准的引脚布局,确保正确的安装和连接。

    兼容性和支持


    2SC5824 可与其他中功率电子器件良好兼容,如 2SA2071 PNP 型晶体管。制造商 ROHM 提供了详细的技术支持,包括产品手册、应用指南和在线客服等服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:晶体管在高温环境下工作时容易损坏
    解决方案:
    确保晶体管的工作温度不超过其绝对最大额定值(Tj=150°C)。如果需要在高温环境中使用,请添加额外的散热措施。
    问题2:晶体管饱和电压偏高
    解决方案:
    检查电路设计中的偏置电阻值,适当调整使其处于更合适的范围内,降低饱和电压。

    总结和推荐


    2SC5824 是一款性能稳定、可靠性高的中功率晶体管。其低饱和电压、环保设计以及广泛的适用范围使其成为众多电子应用的理想选择。如果您正在寻找一种高性能、可靠且经济实惠的中功率晶体管,强烈推荐使用 2SC5824。

2SC5824T100R参数

参数
VCBO-最大集电极基极电压 60V
晶体管类型 NPN
VCEO-集电极-发射极最大电压 60V
配置 独立式
集电极截止电流 1μA
集电极电流 3A
最大集电极发射极饱和电压 500mV@ 200mA,2A
最大功率耗散 2W
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 200mA,2A
VEBO-最大发射极基极电压 6V
4.7mm(Max)
2.7mm(Max)
1.5mm(Max)
通用封装 MPT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
