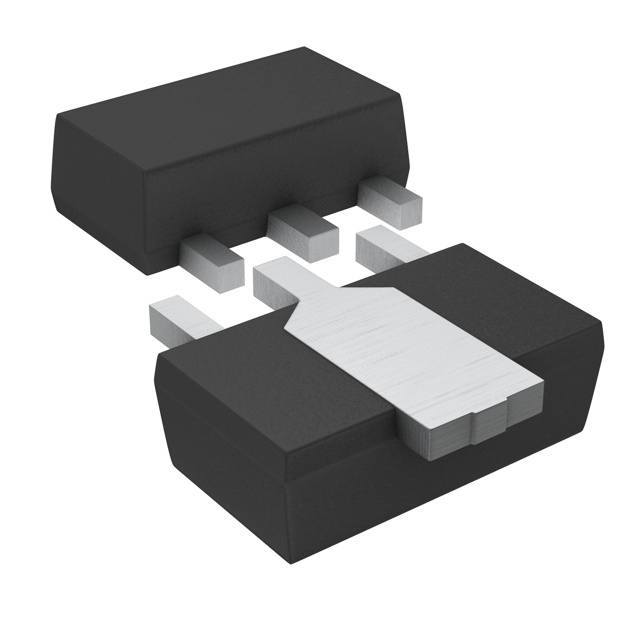

2SB1132T100R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 500mV@ 50mA,500mA PNP 2W 5V 500nA 40V 32V 1A MPT-3 贴片安装
供应商型号: 2SB1132T100R
供应商: 国内现货
标准整包数: 1000
ROHM 三极管(BJT) 2SB1132T100R

2SB1132T100R概述

    Medium Power Transistor (−32V, −1A):2SB1132 / 2SA1515S / 2SB1237 技术手册

    1. 产品简介


    2SB1132 / 2SA1515S / 2SB1237 是一款中功率晶体管,适用于多种电子设备。它们主要用于电子电路中的放大、开关和驱动等功能。这些晶体管广泛应用于消费电子、通信设备、自动化设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 集电极-基极击穿电压(VCBO) | ≥−40V |
    | 集电极-发射极击穿电压(VCEO) | ≤−32V |
    | 发射极-基极击穿电压(VEBO) | ≤−5V |
    | 最大集电极电流(IC) | ≤−2A(脉冲) |
    | 最大集电极功耗(PC) | ≤1.5W |
    | 最高工作温度(Tj) | −55°C to +150°C |
    | 存储温度范围(Tstg) | −55°C to +150°C |
    | 基极-发射极饱和电压(VCE(sat)) | Typ. −0.2V |
    | 工作频率(fT) | Typ. 20MHz |

    3. 产品特点和优势


    - 低导通压降:在典型工作条件下,VCE(sat) = −0.2V,这有助于减少功耗和发热。
    - 兼容性强:该晶体管与 2SD1664 和 2SD1858 兼容,可以方便地替换现有的器件。
    - 宽工作温度范围:可以在极端环境下稳定工作,从 −55°C 到 +150°C。
    - 高可靠性:适用于高要求的电子设备,如通信设备和自动化系统。

    4. 应用案例和使用建议


    这些晶体管可以用于驱动电机、控制信号放大等场合。根据手册提供的应用场景,我们可以推荐以下使用建议:
    - 电机驱动:适用于需要低功耗和高可靠性的电机控制系统。
    - 信号放大:适合作为前置放大器,提高信号传输的稳定性。

    5. 兼容性和支持


    这些晶体管与市面上常见的电路板设计兼容。ROHM 提供全面的技术支持和维护服务,确保客户能够顺利使用这些器件。

    6. 常见问题与解决方案


    - 问题:功耗过高导致过热。
    - 解决方案:降低工作电流或增加散热片以改善散热。
    - 问题:噪声过大。
    - 解决方案:检查电源滤波是否到位,必要时增加外部滤波电容。

    7. 总结和推荐


    总体来说,2SB1132 / 2SA1515S / 2SB1237 在中功率应用中表现优秀,具有低导通压降、宽工作温度范围和高可靠性等特点。强烈推荐使用这些器件,特别是在对温度和功耗敏感的应用场景中。
    这份技术手册提供了关于 2SB1132 / 2SA1515S / 2SB1237 晶体管的详细信息,包括技术参数、应用建议和常见问题解答,可以帮助用户更好地理解和使用这些产品。

2SB1132T100R参数

参数
VCEO-集电极-发射极最大电压 32V
集电极截止电流 500nA
配置 独立式
VCBO-最大集电极基极电压 40V
最大集电极发射极饱和电压 500mV@ 50mA,500mA
VEBO-最大发射极基极电压 5V
集电极电流 1A
最大功率耗散 2W
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,500mA
晶体管类型 PNP
4.7mm(Max)
2.7mm(Max)
1.5mm(Max)
通用封装 MPT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
