首页  >  产品百科  >  2SC4081U3T106Q

2SC4081U3T106Q

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 400mV@ 5mA,50mA NPN 200mW 7V 100nA 60V 50V 150mA SOT-323-3 贴片安装
供应商型号: 30C-2SC4081U3T106Q UMT3
供应商: 云汉优选
标准整包数: 1

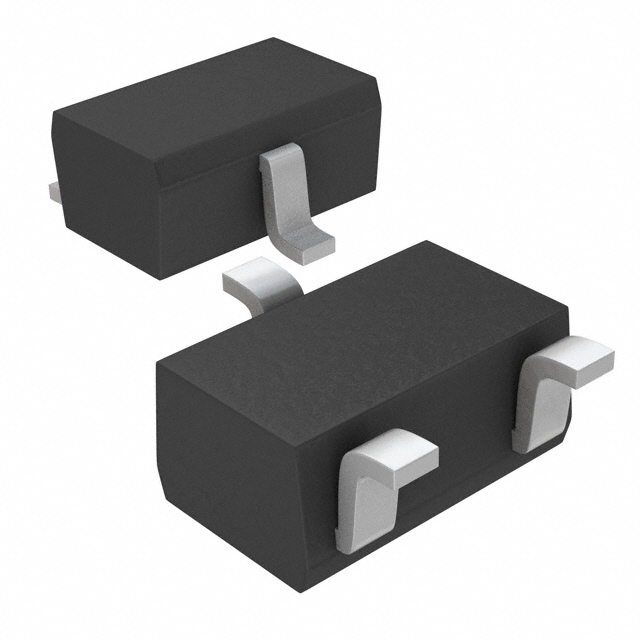

ROHM 三极管(BJT) 2SC4081U3T106Q

2SC4081U3T106Q概述

    高质量电子元器件技术手册:2SC5658 / 2SC4617EB / 2SC4617 等

    产品简介


    2SC5658 / 2SC4617EB / 2SC4617 / 2SC4081UB / 2SC4081 / 2SC2412K 是一种通用型小信号放大器,广泛应用于各种电子电路中。该系列芯片主要用于信号放大、振荡器、开关电路和电源管理等场景。其核心功能是提供稳定的电流增益(DC电流增益hFE为120至560),同时具备低输出电容(Cob)和高频率响应,可满足现代电子设计的需求。
    主要特点:
    - 额定电压范围:50V。
    - 最大电流:150mA。
    - 封装形式多样,适用于表面贴装和插件式安装。
    - 用途广泛,包括消费电子、工业控制、通信设备等领域。

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-基极击穿电压 | BVCBO | - | - | 60 | V |
    | 集电极-发射极击穿电压 | BVCCEO | - | - | 50 | V |
    | 发射极-基极击穿电压 | BVEBO | - | - | 7 | V |
    | 集电极截止电流 | ICBO | - | - | 100 | nA |
    | 集电极饱和电压 | VCE(sat) | - | - | 400 | mV |
    | DC电流增益(hFE) 120 | 180-390| 560 | - |
    | 转换频率(fT) - | 180 | - | MHz |
    | 输出电容(Cob) - | 2.0 | 3.5 | pF |
    其他关键指标:
    - 绝对最大功率耗散:150mW 至 200mW。
    - 工作温度范围:-55°C 至 +150°C。

    产品特点和优势


    1. 通用性强:该系列芯片适用于多种应用场合,例如音频处理、射频前端及开关电路设计。
    2. 低功耗:典型情况下,仅需150mA的工作电流,有助于延长电池寿命。
    3. 高性能:高频率响应和低输出电容使其适合高频应用。
    4. 封装多样化:支持SC-105AA、SOT-416、SOT-323等多种封装方式,便于集成到不同类型的电路板中。

    应用案例和使用建议


    典型应用场景:
    - 音频放大:利用其优秀的线性特性和低噪声特性,作为前级放大器使用。
    - 无线通信模块:适合于收发器设计,因其高频响应能力出色。
    - 开关电源电路:能够快速切换并保持稳定的性能表现。
    使用建议:
    - 在高频应用时,注意匹配电路布局以减少寄生效应。
    - 使用过程中避免超过额定电压或电流限制,防止损坏器件。
    - 推荐搭配适当的滤波电容来提升整体电路稳定性。

    兼容性和支持


    该系列产品与主流SMD封装标准兼容,便于与现有系统整合。此外,ROHM公司提供了详尽的技术文档和支持服务,包括样本订购、样品测试以及定制化解决方案开发。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 温度过高导致性能下降 | 检查散热措施是否到位 |
    | 噪声过大 | 调整输入阻抗或添加屏蔽材料 |
    | 输出信号失真 | 确保负载阻抗匹配正确 |

    总结和推荐


    总体而言,2SC5658 / 2SC4617EB / 2SC4617 / 2SC4081UB / 2SC4081 / 2SC2412K 是一款性价比极高的通用型小信号放大器。它不仅具备强大的电气性能,还拥有灵活的封装选择和广泛的适用领域。对于需要高效能、紧凑设计的应用场景,强烈推荐使用本产品。
    最终评价:★★★★☆
    推荐指数:非常适合作为通用信号处理的核心元件,特别是在注重成本效益的设计中表现优异。
    联系方式:如需更多信息或技术支持,请访问[ROHM官网](http://www.rohm.com)。

2SC4081U3T106Q参数

参数
VEBO-最大发射极基极电压 7V
集电极截止电流 100nA
最大集电极发射极饱和电压 400mV@ 5mA,50mA
VCBO-最大集电极基极电压 60V
晶体管类型 NPN
VCEO-集电极-发射极最大电压 50V
配置 独立式
集电极电流 150mA
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 5mA,50mA
最大功率耗散 200mW
通用封装 SOT-323-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SC4081U3T106Q厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SC4081U3T106Q数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SC4081U3T106Q 2SC4081U3T106Q数据手册

2SC4081U3T106Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5797
200+ ¥ 0.1925
1500+ ¥ 0.121
3000+ ¥ 0.0833
45000+ ¥ 0.0829
60000+ ¥ 0.0821
库存: 2053
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.57
