QST3TR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 250mV@ 40mA,2A PNP 1.25W 6V 100nA 30V 30V 5A SC-95 贴片安装 2.9mm*1.6mm*1.1mm
供应商型号: CSJ-ST49362322
供应商: 海外现货
标准整包数: 1

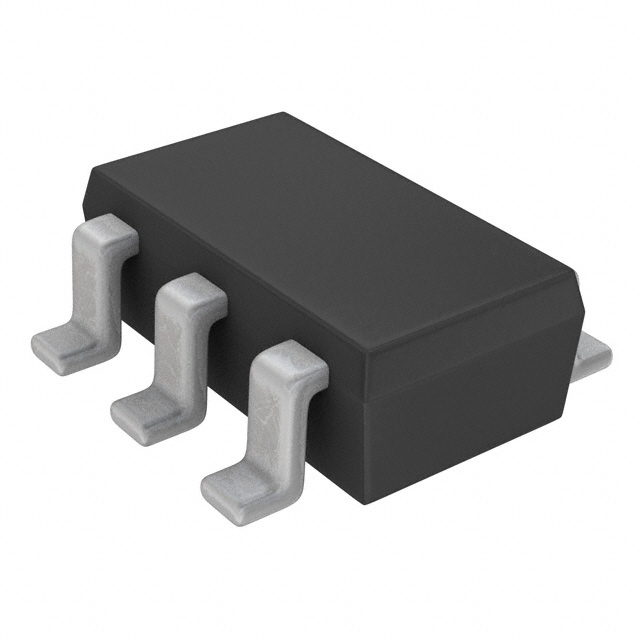

ROHM 三极管(BJT) QST3TR

QST3TR概述

    QST3 PNP -5A -30V 中功率晶体管



    产品简介




    基本信息

    QST3 是一款适用于中功率驱动器的 PNP 中功率晶体管。该产品提供与之互补的 NPN 类型 QSX2。这款晶体管特别适合于电机驱动、LED 驱动及电源供应等领域。其设计保证了卓越的电气特性和高可靠性,使其成为多种应用的理想选择。

    主要功能

    QST3 的核心功能包括:
    - 低饱和电压:饱和电压(VCE(sat))最大值为 -0.25V(IC/IB= -2A / -40mA)。
    - 无铅且符合RoHS标准。


    技术参数




    | 参数 | 描述 | 典型值 |
    |-------------------|------------------------------------------------------------|---------|
    | 最大集电极电流 (IC) | 集电极电流,额定为 -5.0A | -5.0A |
    | 集射极-发射极击穿电压 (BVCEO)| 在 IC=-1mA 时为 -30V | -30V |
    | 发射极-基极击穿电压 (BVEBO) | 在 IE=-10mA 时为 -6V | -6V |
    | 饱和电压 (VCE(sat)) | 在 IC=-2A, IB=-40mA 时的最大值为 -170mV | -170mV |
    | 输出电容 (Cob) | 在 VCB=-10V, IE=0A 时的典型值为 60pF | 60pF |
    | 转换频率 (fT) | 在 VCE=-2V, IE=500mA 时的典型值为 200 MHz | 200MHz |
    | 直流增益 (hFE) | 在 VCE=-2V, IC=-500mA 时的典型范围为 270 至 680 | 270-680 |
    | 绝对最大额定值
    集射极-发射极电压 (VCE) | -30V | -30V |
    功率耗散 (PD) | 500mW(无铅焊盘),1.25W(铅焊盘) | 500mW/1.25W |
    | 工作温度范围 | -55°C 到 +150°C | -55°C 至 +150°C |


    产品特点和优势




    QST3 拥有多项独特的功能和优势,具体如下:
    - 低饱和电压:QST3 在高电流条件下依然能够保持较低的饱和电压,这有助于减少能量损失并提高效率。
    - 高直流增益:其高直流增益特性确保了晶体管在大多数条件下的良好性能。
    - 宽工作温度范围:-55°C 至 +150°C 的宽温度范围使得该晶体管可以在极端环境中稳定运行。
    - 无铅和 RoHS 合规:环保标准符合要求,符合RoHS标准。
    - 互补NPN类型:与QSX2互补,便于形成推挽电路。


    应用案例和使用建议




    应用场景

    - 电机驱动:适用于各种类型的电机控制电路,如步进电机、伺服电机等。
    - LED驱动:适用于LED照明系统中,控制LED的亮灭和亮度调节。
    - 电源供应:广泛应用于各种开关电源和线性电源的设计中。

    使用建议

    - 热管理:由于晶体管可能在高电流下运行,需要注意良好的散热措施以防止过热损坏。
    - 降额使用:依据数据手册中的降额曲线进行适当的操作,以确保产品的长期稳定运行。
    - 外围电路设计:设计时需考虑外围电路的具体参数,以达到最佳性能。


    兼容性和支持




    QST3 可与其他同类别的中功率晶体管配合使用,形成互补电路。厂商提供了详尽的技术支持文档,并建议客户在应用前联系销售代表确认最新规格和技术支持。产品具备良好的兼容性,可广泛用于各种不同的应用场景。


    常见问题与解决方案




    | 问题描述 | 解决方案 |
    |------------------------|--------------------------------------|
    | 过热问题 | 确保良好的散热机制,例如使用散热片或强制风冷。 |
    | 性能不稳定 | 检查外围电路参数是否正确设置,特别是输入电压和电流。 |
    | 使用中发现损坏 | 重新检查应用电路的设计是否符合技术手册中的规格要求。 |
    | 热关断触发 | 检查是否散热不良或电路设计不合理导致热关断。 |


    总结和推荐




    综上所述,QST3是一款功能强大且高效的中功率晶体管,适用于多种驱动器和电源系统。其卓越的性能指标、宽泛的工作温度范围、无铅及RoHS合规性使其在市场上具有很高的竞争力。我们强烈推荐使用此产品来构建高可靠性的驱动器和电源系统。无论是在电机驱动还是LED驱动领域,QST3都是一个值得信赖的选择。

QST3TR参数

参数
集电极截止电流 100nA
配置 独立式
集电极电流 5A
最大功率耗散 1.25W
VEBO-最大发射极基极电压 6V
VCEO-集电极-发射极最大电压 30V
VCBO-最大集电极基极电压 30V
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 40mA,2A
晶体管类型 PNP
最大集电极发射极饱和电压 250mV@ 40mA,2A
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SC-95
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QST3TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QST3TR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM QST3TR QST3TR数据手册

QST3TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
