QST2TR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 250mV@ 60mA,3A PNP 1.25W 6V 100nA 15V 12V 6A 贴片安装
供应商型号: CSJ-ST48856880
供应商: 海外现货
标准整包数: 1

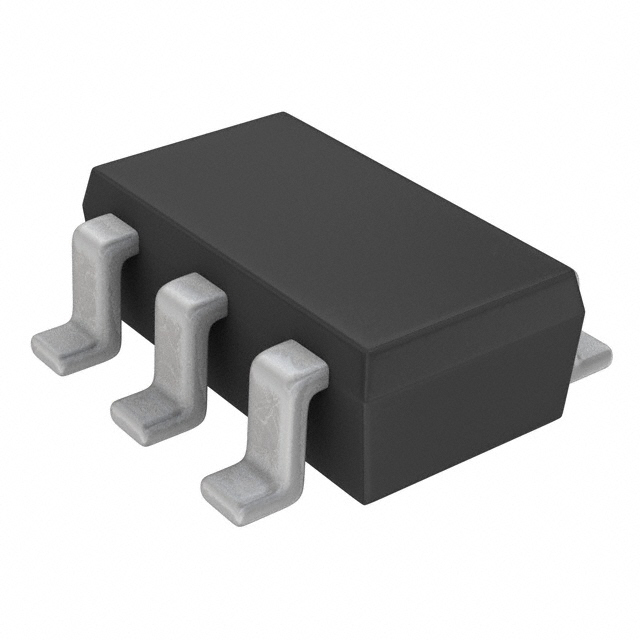

ROHM 三极管(BJT) QST2TR

QST2TR概述

    QST2 晶体管产品技术手册分析

    产品简介


    QST2 是一款通用型放大晶体管,适用于低频放大器和驱动电路的设计。其设计主要用于处理 -12V 的电压和高达 -3A 的电流需求,适合于多种需要高电流输出和低饱和电压的应用场景。

    技术参数


    以下是 QST2 晶体管的主要技术规格:
    - 工作电压范围: VCEO(集电极-发射极电压)为 -12V,VCBO(集电极-基极电压)为 -15V,VEBO(发射极-基极电压)为 -6V。
    - 最大电流: 最大集电极电流 IC 为 -6A,峰值脉冲电流 ICP 达到 500A。
    - 功耗: 功率耗散 PC 为 1.25W(特定条件下)。
    - 温度范围: 工作温度范围 Tj 为 -55°C 至 +150°C。
    - 存储温度范围: Tstg 范围为 -10°C 至 +150°C。

    产品特点和优势


    1. 集电极电流大,支持高达 -6A 的连续工作电流。
    2. 集电极饱和电压非常低,仅为 -250mV(当 IC = -3A, IB = -60mA 时)。
    3. 过载能力强,具备较高的瞬态功率承受能力。
    4. 温度适应性强,能够在极端温度下稳定运行。

    应用案例和使用建议


    QST2 广泛应用于低频放大器和驱动电路中,例如音频放大、电机控制等。为了充分发挥其性能,建议在设计电路时考虑以下几点:
    - 确保电路设计符合 QST2 的绝对最大额定值。
    - 在高频应用中注意散热管理,避免因过热导致器件失效。
    - 测试不同温度条件下的实际表现,以确保可靠性和稳定性。

    兼容性和支持


    QST2 支持标准的贴片封装,便于自动化生产线集成。厂商提供详细的技术文档和支持服务,帮助用户快速上手并解决潜在问题。

    常见问题与解决方案


    1. 问题: 设备过热。
    - 解决方案: 加装散热片或优化电路布局以改善散热效果。
    2. 问题: 性能不稳定。
    - 解决方案: 检查外围元件是否正确连接,重新校准电路参数。

    总结和推荐


    综上所述,QST2 晶体管凭借其出色的电流承载能力和较低的饱和电压,在低频放大和驱动应用中表现出色。对于需要高可靠性且能够承受较大负载的应用场合,QST2 是一个值得信赖的选择。强烈推荐给希望提高系统效率的专业工程师和技术人员。

QST2TR参数

参数
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 250mV@ 60mA,3A
集电极电流 6A
VCEO-集电极-发射极最大电压 12V
晶体管类型 PNP
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 60mA,3A
VCBO-最大集电极基极电压 15V
最大功率耗散 1.25W
配置 独立式
集电极截止电流 100nA
3mm(Max)
1.8mm(Max)
1mm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QST2TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QST2TR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM QST2TR QST2TR数据手册

QST2TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4998 ¥ 4.2333
库存: 1800
起订量: 100 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.23
直接购买
加入购物车
