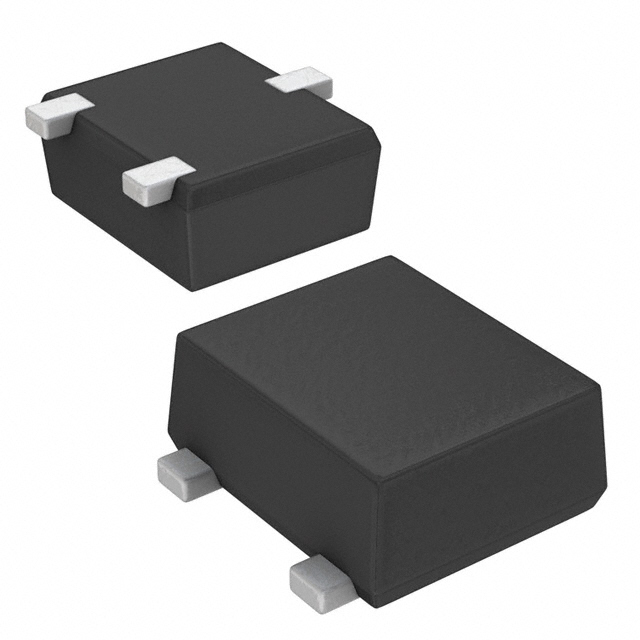

DTC143ZUAT106

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 250µA,5mA NPN - Pre-Biased 200mW 500nA 50V 100mA 贴片安装
供应商型号: 11M-DTC143ZUAT106
供应商: 云汉优选
标准整包数: 1
ROHM 三极管(BJT) DTC143ZUAT106

DTC143ZUAT106概述

    DTC143Z 系列 NPN 100mA 50V 数字晶体管技术手册

    1. 产品简介


    DTC143Z 系列 是由ROHM公司生产的一种内置偏置电阻的NPN数字晶体管(Bias Resistor Built-in Transistors),适用于多种电子电路的设计。该系列产品具有多种封装形式,例如SC-105AA、SC-89、SOT-416、SOT-323等,以满足不同应用场景的需求。
    主要功能:
    - 支持高电压输入(VCC = 50V)
    - 最大输出电流可达100mA
    - 内置4.7kΩ和47kΩ的偏置电阻
    应用领域:
    - 反相器电路(Inverter)
    - 接口电路(Interface)
    - 驱动电路(Driver)

    2. 技术参数


    绝对最大额定值:
    - 电源电压 (VCC): 50V
    - 输入电压 (VIN): -5V 至 30V
    - 输出电流 (IO): 100mA
    - 最大集电极电流 (IC(MAX)): 100mA
    - 功耗 (PD):
    - DTC143ZM: 150mW
    - DTC143ZEB, DTC143ZE, DTC143ZUB, DTC143ZUA, DTC143ZKA: 200mW
    - 结温 (Tj): 150℃
    - 存储温度范围 (Tstg): -55℃ 至 +150℃
    电气特性(Ta = 25℃):
    - 输入电压:
    - 关断状态电压 (VI(off)): - - 0.5V
    - 导通状态电压 (VI(on)): 1.3V - -
    - 输出电压:
    - 导通状态下输出电压 (VO(on)): - 100mV - 300mV
    - 输入电流 (II): - - 1.8mA
    - 输出电流 (IO(off)): - - 500nA
    - 直流电流增益 (GI): 80 - -
    - 输入电阻 (R1): 3.29kΩ - 4.7kΩ - 6.11kΩ
    - 电阻比 (R2/R1): 8 - 10 - 12
    - 转换频率 (fT): - 250MHz -

    3. 产品特点和优势


    特点:
    1. 内置偏置电阻 (R1 = 4.7kΩ, R2 = 47kΩ)
    2. 不需要外部输入电阻即可配置反相器电路
    3. 仅需设置开/关条件即可操作,电路设计简便
    4. 配套互补型PNP系列:DTA143Z系列
    优势:
    - 高集成度,简化了电路设计
    - 高可靠性,适用于多种复杂环境
    - 高性价比,适合大批量生产和应用

    4. 应用案例和使用建议


    应用案例:
    - 反相器电路: DTC143Z系列可以用于实现基本的反相器电路,无需额外的外部电阻,减少了设计复杂度。
    - 接口电路: 在需要较高电压驱动的应用中,DTC143Z系列提供了稳定的电流和电压支持。
    - 驱动电路: 可用于控制电机、LED等设备,提供可靠的开关信号。
    使用建议:
    - 在设计电路时,确保电路工作温度不超过绝对最大额定值,以避免热损坏。
    - 使用内置偏置电阻配置反相器电路时,注意输入电压不要超过安全范围,以保证正常工作。
    - 对于驱动电路,合理选择适当的功率等级,以适应所需的负载。

    5. 兼容性和支持


    兼容性:
    - DTC143Z系列与常见的电源系统兼容,可以在各种标准电源环境下运行。
    支持:
    - ROHM公司提供全面的技术支持和售后服务,包括产品手册、设计指南和技术咨询等。

    6. 常见问题与解决方案


    常见问题:
    1. Q: 电路温度过高怎么办?
    - A: 检查电路设计是否符合额定温度范围,增加散热措施,如使用散热片或冷却风扇。
    2. Q: 输出电压不稳定怎么办?
    - A: 检查电源电压是否稳定,确认外部电路连接正确,调整电路参数以匹配输出需求。
    3. Q: 集电极电流不足怎么办?
    - A: 确认集电极电流不超过最大额定值,检查电路设计是否有误,适当降低负载。

    7. 总结和推荐


    总结:
    DTC143Z系列晶体管以其高性能、高可靠性和便捷的设计受到了广泛的认可。其内置偏置电阻大大简化了电路设计,使得它成为多种应用场景的理想选择。此外,该系列产品还具备出色的温度稳定性和耐久性,使其能够在复杂的工业环境中稳定工作。
    推荐:
    综合以上各方面因素,DTC143Z系列晶体管是高度推荐的产品。无论是对于初次接触该类产品的新手还是有经验的工程师,都能从中受益。

DTC143ZUAT106参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 250µA,5mA
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 -
晶体管类型 NPN - Pre-Biased
VEBO-最大发射极基极电压 -
集电极电流 100mA
最大功率耗散 200mW
配置 独立式
最大集电极发射极饱和电压 300mV@ 250µA,5mA
集电极截止电流 500nA
2.1mm(Max)
1.35mm(Max)
1mm(Max)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
