2SCR513RTL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: NPN 1W 6V 1μA 50V 50V 1A TSMT-3 贴片安装
供应商型号: A-2SCR513RTL
供应商: 云汉优选
标准整包数: 1

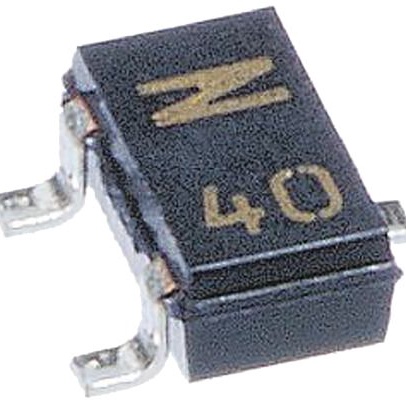

ROHM 三极管(BJT) 2SCR513RTL

2SCR513RTL概述


    产品简介


    2SCR513R NPN 中功率晶体管
    2SCR513R 是一款由ROHM半导体公司设计的NPN中功率晶体管,适用于驱动应用。这款晶体管拥有出色的开关特性和低饱和电压(VCE(sat)),非常适合用于低频放大器和高速开关电路。它还提供了互补的PNP类型,即2SAR513R,从而实现更灵活的应用组合。

    技术参数


    - 封装类型:TSMT3,SOT-346T,SC-96
    - 最大集电极-基极电压 (VCEO):50V
    - 最大集电极电流 (IC):1A
    - 绝对最大额定值:
    - 集电极-基极击穿电压 (BVCBO):50V
    - 集电极-发射极击穿电压 (BVCEO):50V
    - 发射极-基极击穿电压 (BVEBO):6V
    - 最大脉冲集电极电流 (ICP):2A
    - 最大功耗 (PD):0.5W (单个端子焊接到参考基板上),1.0W (安装在陶瓷基板上)
    - 结温 (Tj):150℃
    - 存储温度范围 (Tstg):-55至+150℃
    - 电气特性:
    - 增益带宽积 (GBW):360MHz (VCE = 10V, IE = -200mA, f = 100MHz)
    - 输出电容 (Cob):7pF (VCB = 10V, IE = 0A, f = 1MHz)
    - 导通时间 (ton):40ns (IC = 500mA, IB1 = 50mA, IB2 = -50mA, VCC ≈ 10V, RL = 20Ω)

    产品特点和优势


    1. 适用范围广泛:适用于多种类型的驱动应用,如低频放大器和高速开关电路。
    2. 低饱和电压:其低饱和电压(VCE(sat)=350mV)提高了电路的整体效率。
    3. 高增益带宽积:360MHz的高增益带宽积使其能够在高频应用中表现出色。
    4. 互补PNP类型:提供配套的PNP型号2SAR513R,以实现更灵活的应用组合。

    应用案例和使用建议


    应用案例
    - 低频放大器:适用于各种低频信号的放大需求。
    - 高速开关电路:在需要快速开关的应用中表现优异。
    使用建议
    - 热管理:由于最大功耗仅为0.5W,需要注意散热设计,以防止过热损坏。
    - 输入阻抗匹配:考虑到输出电容的影响,适当调整外部电路的阻抗匹配,以避免信号失真。

    兼容性和支持


    - 兼容性:2SCR513R适用于多种封装,包括TSMT3、SOT-346T和SC-96,可以方便地集成到不同电路板中。
    - 支持:ROHM公司提供详尽的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:如何正确计算功耗?
    - 解决方案:根据负载电流和导通时间确定总功耗。确保不超过0.5W的最大功耗限制。
    2. 问题:如何选择合适的基极电流?
    - 解决方案:确保基极电流足够大,以使晶体管处于饱和状态,但又不至于过大导致过度发热。

    总结和推荐


    综上所述,2SCR513R是一款具备高性能和广泛应用领域的NPN中功率晶体管。它不仅具有低饱和电压和高增益带宽积的特点,还提供了全面的技术支持。因此,对于需要高性能驱动应用的工程师来说,2SCR513R是一个值得推荐的选择。

2SCR513RTL参数

参数
配置 -
最大集电极发射极饱和电压 350mV@ 25mA,500mA
集电极截止电流 1μA
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCBO-最大集电极基极电压 50V
VCEO-集电极-发射极最大电压 50V
最大功率耗散 1W
集电极电流 1A
VEBO-最大发射极基极电压 6V
3mm(Max)
1.8mm(Max)
950μm(Max)
通用封装 TSMT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SCR513RTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SCR513RTL数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SCR513RTL 2SCR513RTL数据手册

2SCR513RTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0751
100+ ¥ 1.1082
3000+ ¥ 0.8012
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.07
