EMB3T2R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 2.5mA,5mA 2 个 PNP 预偏压式(双) 150W 50V 100mA SOT 贴片安装
供应商型号: A-EMB3T2R
供应商: 云汉优选
标准整包数: 1

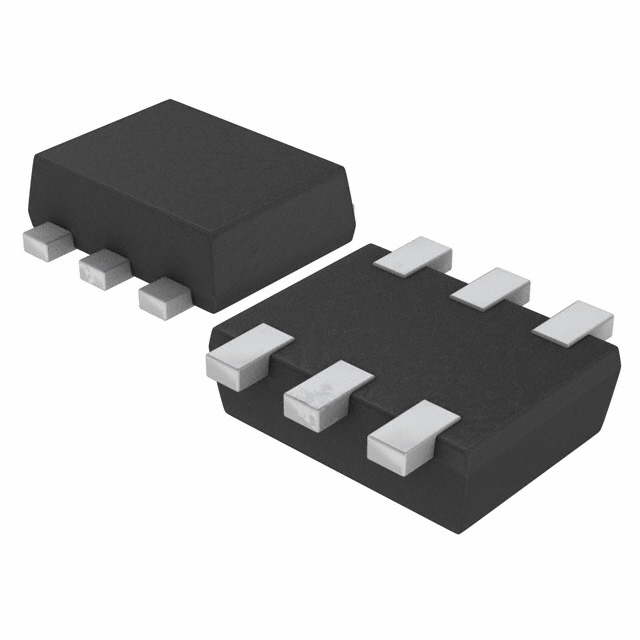

ROHM 三极管(BJT) EMB3T2R

EMB3T2R概述


    产品简介


    EMB3 / UMB3N / IMB3A 是一款通用型双数字晶体管,适用于逆变器、接口和驱动器等多种应用场景。这类电子元器件因其小巧的体积和高效的工作性能,在现代电子产品中得到了广泛应用。

    技术参数


    - 封装类型:SOT-563, SOT-363, SOT-457
    - 最大电压(VCEO):-50V
    - 最大电流(IC):-100mA
    - 输入电阻(R1):4.7kΩ
    - 绝对最大额定值:VCBO, VCEO, VEBO 分别为 -50V, -50V, -5V;最大集电极功耗分别为 150mW(EMB3 和 UMB3N),300mW(IMB3A)
    - 工作温度范围:-55°C 到 +150°C
    - 集电极-基极击穿电压(BVCBO):-50V
    - 集电极-发射极击穿电压(BVCEO):-50V
    - 发射极-基极击穿电压(BVEBO):-5V
    - 输入电阻(R1):4.7kΩ
    - 过渡频率(fT):250MHz

    产品特点和优势


    - 集成两个独立的晶体管芯片:可以在同一封装内实现更复杂的功能,减少外部干扰。
    - 自动装配兼容性:与EMT3、UMT3和SMT3自动装配机兼容,方便生产和组装。
    - 减小成本和面积:由于每个晶体管都可以独立安装,从而显著降低了安装成本和所需空间。

    应用案例和使用建议


    - 逆变器应用:可用于各种逆变器电路,提高系统的可靠性和效率。
    - 接口和驱动器:特别适合需要高速开关和高电流处理能力的应用场景。
    - 使用建议:在高温环境下使用时,需要注意散热设计以避免因过热导致的损坏。

    兼容性和支持


    - 封装兼容性:支持多种常见的表面贴装技术(SMT)封装,可以轻松与其他组件集成。
    - 支持和维护:由ROHM公司提供技术支持,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 高温环境下的过热问题:可以通过增加散热片或者使用更高效的散热方案来缓解。
    2. 装配过程中的损伤:确保使用合适的焊接工艺和设备,遵守制造商的装配指南。
    3. 静电放电导致的损坏:采取适当措施,如接地操作,以避免静电影响。

    总结和推荐


    EMB3 / UMB3N / IMB3A 在逆变器、接口和驱动器等应用场景中表现优异,具备高可靠性和易用性。尤其适合于要求高性能和低成本解决方案的项目。鉴于其优越的技术特性和广泛的应用范围,强烈推荐用于需要高度集成和高效率的现代电子产品设计中。

EMB3T2R参数

参数
配置 -
最大集电极发射极饱和电压 300mV@ 2.5mA @ 5mA
VCBO-最大集电极基极电压 -
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 2.5mA,5mA
晶体管类型 2 个 PNP 预偏压式(双)
VCEO-集电极-发射极最大电压 50V
最大功率耗散 150W
集电极截止电流 -
集电极电流 100mA
1.7mm(Max)
1.3mm(Max)
450μm(Max)
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EMB3T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

EMB3T2R数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM EMB3T2R EMB3T2R数据手册

EMB3T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
