VT6X1T2R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 10mA,100mA 2 NPN(双) 150mW 5V 100nA 20V 20V 200mA VMT-6 贴片安装
供应商型号: A-VT6X1T2R
供应商: 云汉优选
标准整包数: 1

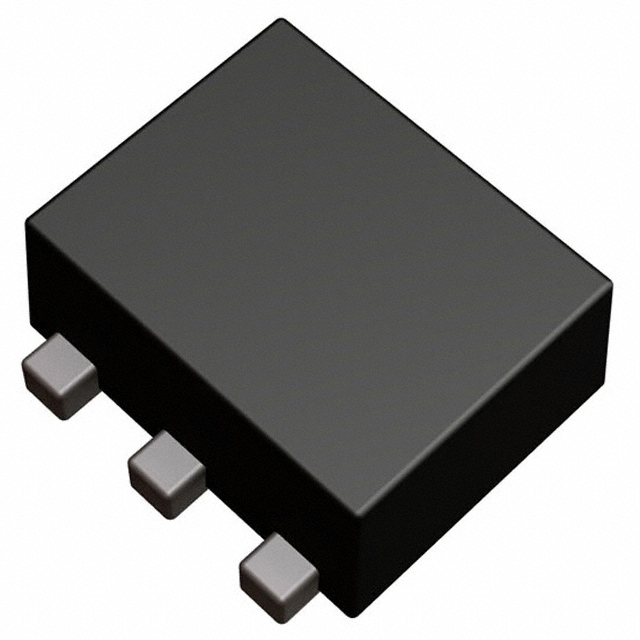

ROHM 三极管(BJT) VT6X1T2R

VT6X1T2R概述

    VT6X1 / EMX51 电子元器件技术手册

    产品简介


    VT6X1 和 EMX51 是由 ROHM 公司生产的一款双晶体管电源管理芯片,属于 VT6 系列产品。这些器件主要用于通用开关电源及 LED 驱动电路。它们具有两个独立的 2SCR522 芯片封装在一个壳体内,使得每个晶体管元素相互独立,从而消除了接口干扰。这种设计显著降低了安装成本和空间需求,使其在多个领域广泛应用。

    技术参数


    - 绝对最大额定值(Ta = 25°C)
    - 集电极-基极电压:VCBO 20 V
    - 集电极-发射极电压:VCEO 20 V
    - 发射极-基极电压:VEBO 5 V
    - 集电极电流:IC 200 mA
    - 单脉冲峰值电流:ICP 400 mA
    - 功耗:VT6X1 150 mW,EMX51 150 mW
    - 结温:Tj 150 °C
    - 存储温度范围:Tstg -55 to +150 °C
    - 电气特性(Ta = 25°C)
    - 集电极-基极击穿电压:BVCBO IC = 50μA 时 20 V
    - 集电极-发射极击穿电压:BVCEO IC = 1mA 时 20 V
    - 发射极-基极击穿电压:BVEBO IE = 50μA 时 5 V
    - 集电极截止电流:ICBO VCB = 20V 时 ≤ 0.1 μA
    - 发射极截止电流:IEBO VEB = 5V 时 ≤ 0.1 μA
    - 集电极-发射极饱和电压:VCE(sat) IC = 100mA, IB = 10mA 时 0.12 V ~ 0.30 V
    - 直流电流增益:hFE VCE = 6V, IC = 1mA 时 120 ~ 560
    - 转换频率:fT VCE = 10V, IE = -10mA, f = 100MHz 时 ≥ 400 MHz
    - 输出电容:Cob VCB = 10V, IE = 0A, f = 1MHz 时 1.6 pF

    产品特点和优势


    VT6X1 和 EMX51 的主要特点是具有两个独立的晶体管芯片,消除了接口干扰,同时大幅降低了安装成本和面积。其符合 RoHS 规范,适合用于无铅焊接。此外,它们还具有较高的转换频率和良好的电气特性,确保了在高频应用中的稳定性和可靠性。

    应用案例和使用建议


    VT6X1 和 EMX51 广泛应用于开关电源和 LED 驱动电路中。例如,在一个 LED 灯条驱动项目中,可以使用这两个器件来实现高效的电流调节。为了更好地发挥其性能,建议在使用时合理选择驱动电路的设计参数,确保在高温环境下器件仍能稳定工作。同时,应注意散热设计,避免过热损坏。

    兼容性和支持


    VT6X1 和 EMX51 可以与其他标准电子元器件无缝兼容,适用于多种封装尺寸和打标代码。ROHM 公司提供了详尽的技术支持和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何避免器件过热?
    - 解决方案:确保散热设计良好,采用合适的散热片和散热膏。必要时,增加散热风扇或其他散热措施。
    2. 问题:如何提高器件的可靠性和寿命?
    - 解决方案:遵循数据手册中的建议工作条件,特别是在高温和高电流条件下,注意散热设计,保持器件在安全的工作区域内运行。

    总结和推荐


    VT6X1 和 EMX51 是高性能的双晶体管电源管理芯片,具有优秀的电气特性和广泛的应用范围。其独特的双晶体管独立设计和良好的电气性能使其在市场上具有较高的竞争力。总体而言,我们强烈推荐这款产品用于需要高效电源管理和低功耗控制的应用场合。

VT6X1T2R参数

参数
最大功率耗散 150mW
集电极电流 200mA
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 10mA,100mA
配置
VCEO-集电极-发射极最大电压 20V
集电极截止电流 100nA
晶体管类型 2 NPN(双)
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 20V
最大集电极发射极饱和电压 120mV
1.3mm(Max)
1.02mm(Max)
600μm(Max)
通用封装 VMT-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VT6X1T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VT6X1T2R数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM VT6X1T2R VT6X1T2R数据手册

VT6X1T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.5967
100+ ¥ 2.0393
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.59
直接购买
加入购物车
